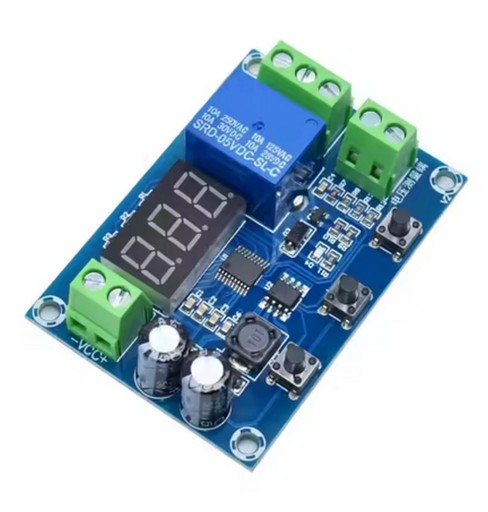

МОДУЛЬ УПРАВЛЕНИЯ ЗАРЯДКОЙ АККУМУЛЯТОРА XH-M608 HCW-M631

MODUŁ KONTROLI ŁADOWANIA AKUMULATORA XH-M608 HCW-M631

Napięcie zasilania modułu - akumulator 6-40V, moduł nie działa poniżej napięcia 4V

Napięcie prostownika odpowiednie do ładowanego akumulatora - w zakresie od 6 do 40V

Moduł umożliwia ustawienie pracy przekaźnika przełącznego w zależności od ustawionych wartości granicznych napięcia (napięcie dolne, napięcie górne). Przekaźnik o parametrach styków 10A/250V umożliwia sterowaniem (włączeniem/wyłączeniem) prostownika lub ładowarki akumulatora podłączonego do sieci.

UWAGA!

Do każdego modułu dołączona jest instrukcja użytkowania i programowania.

Złącza i elementy regulacyjne:

-VCC+ złącze do napięcia zasilania modułu, od 6V do 40V

SET przycisk wyboru trybu pracy/opcji/napięcia

+ (plus) przycisk zmiany parametru/opcji na następną lub zmiany napięcia w górę

- (minus) przycisk zmiany parametru/opcji na poprzednią lub zmiany napięcia w dół

+VIN- złącze do podłączenia pomiaru napięcia akumulatora

złącze przekaźnika sterującego (środkowy – wspólny, dolny (lewy) NO normalnie otwarty, górny (prawy) NC normalnie zamknięty

Wyświetlacz LED

Po podłączeniu napięcia zasilania modułu do złącza -VCC+ oraz po podłączeniu akumulatora do złącza oznaczonego +VIN na wyświetlaczu LED widoczne jest napięcie akumulatora.

Połączenia styków przekaźnika:

Przekaźnik wyłączony: lewy styk nie zwarty ze środkowym, prawy styk zwarty ze środkowym

Przekaźnik włączony: lewy styk zwarty ze środkowym, prawy styk nie zwarty ze środkowym

Możliwe warianty wykorzystania modułu:

Woltomierz, pomiar napięcia akumulatora, sygnalizacja rozładowania/przeładowania, ochrona akumulatora (kontrola nadmiernego rozładowania/naładowania – należy zwrócić uwagę na obciążenie styków przekaźnika, max. 10A 28VDC), kontroler załączenia i rozłączenia zewnętrznego prostownika lub ładowarki oraz inne w zależności od wykorzystania styków przekaźnika.

Części elektroniczne nie podlegają zwrotowi
