Korpus i front wkładu wykonane są z wysokogatunkowej stali, odpornej na działanie wysokich temperatur. Dzięki wbudowanym płomieniówkom i wysokiemu czopuchowi, powierzchnia wymiany ciepła jest znacznie zwiększona. Regulacja ciągu powietrza odbywa się za pomocą wbudowanego szybra, a ręczna kontrola procesu spalania możliwa jest poprzez popielnik.

Doskonała szczelność uzyskana dzięki solidnym spawom w osłonie gazu szlachetnego oraz stalowym elementom wycinanym laserowo i giętym na urządzeniach CNC. Wbudowana wężownica zabezpiecza przed przegrzaniem. Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, gwarantując ekologiczne spalanie. Dodatkowo, klasyczny front z żaroodporną ceramiką, system zimnej klamki, ozdobny płotek oraz wyjmowany ruszt i popielnik zapewniają wygodę użytkowania.

Zalety wkładów z płaszczem wodnym do palenia ciągłego

1. Wężownica
2. Wysoki czopuch - zwiększa powierzchnię wymiany ciepła pomiędzy gorącymi spalinami a pomieszczeniem
3. Płomieniówki - zwiększają powierzchnię wymiany ciepła z wodą
4. System czystej szyby - ogranicza osadzanie się sadzy na szybie
5. Wbudowany szyber - reguluje siłę ciągu komina
6. Szyba żaroodporna - wytrzymująca temperaturę do 660 st C
7. System zimnej klamki - umożliwia zdjęcie klamki w momencie palenia w kominku
8. Ozdobny plotek - zabezpiecza drewno przed wypadaniem z wkładu.
9. Regulacja dopływu powietrza przez popielnik
10. Szuflada na popiół, w której gromadzą się pozostałości po spalonym drewnie
11. Ruchomy ruszt, dzięki któremu można łatwo wymieść popiół
12. Dolot
13. Duża komora spalania
14. Szpilki wzmacniające płaszcz wodny

⭐️ W skład zestawu wchodzi ⭐️

1. Kominek z płaszczem wodnym ZUZIA 12 kW
2. Dolot powietrza
3. Przejście dolot-rura fi 125
4. Przepustnica z cięgłem
5. Rura Flex fi 125
6. Opaska ślimakowa x 2 szt
7. Taśma izolacyjna
8. Rura stalowa 200/0,5m x 1 szt
9. Rura stalowa 200/1m x 1 szt
10. Kolano stalowe nastawne 200/90 st x 1 szt
11. Przejście do komina ceramicznego 200/200 x 1 szt
12. Podstawa ZUZIA
13. Izolacja ZUZIA PW
14. Zawór termiczny
15. Zawór membranowy
16. Sterownik MSK Glass
17. Kryza kominowa
18. Złączka kominowa
19. LUFT/9/80/45S/C
20. LUFT/9/80/45S/C/SF

DANE TECHNICZNE

Parametry fizyczne

• Waga (kg) 160
• Średnica wylotu spalin (mm) 200
• Szerokość (cm) 65.2
• Wysokość (cm) 86.9
• Głębokość (cm) 49.6

Efektywność energetyczna

• Klasa Energetyczna A
• współczynnik EEI 106.7
• Emisja CO (przy 13% O2) ≤ podawana w % 0.09
• Emisja pyłków (pył) (mg/Nm3) 33

Ogólne

• Moc nominalna (kW) 12
• Średnia moc z wody (kW) 8
• Zakres mocy grzewczej (kW) 5-15
• Materiał wykonania stal, żeliwo
• Sprawność cieplna (%) 81
• Rodzaj paliwa sezonowane drewno liściaste (wilgotność ≤20%)
• Max ciśnienie robocze (bar) 2
• Pojemność wody (l) 38
• Temperatura spalin (oC) 255
• Max długość polan (cm) 50
• Rodzaj przeszklenia proste
• Otwieranie drzwi w lewo

Certyfikat/Zgodność

• Spełnia kryteria EKOPROJEKTU
• Zgodność z normą BImSchV 2

Wyposażenie

• Dolot powietrza Tak
• Popielnik Tak
• Ozdobna szyba typu glass Nie
• Wężownica Tak

RYSUNEK TECHNICZNY ✍️

➡️ OBROTOWY WYLOT SPALIN

Możliwość zmiany ustawienia wylotu spalin, co ułatwia podłączenie wkładu. Regulacja ustawienia 360° daje możliwość podłączenia wylotu spalin z tyłu jak i na górze wkładu

➡️ SYSTEM ZIMNEJ KLAMKI

Klamkę w tym wkładzie kominkowym możemy zdjąć podczas palenia, co zapewni, że nie będzie się nagrzewała.

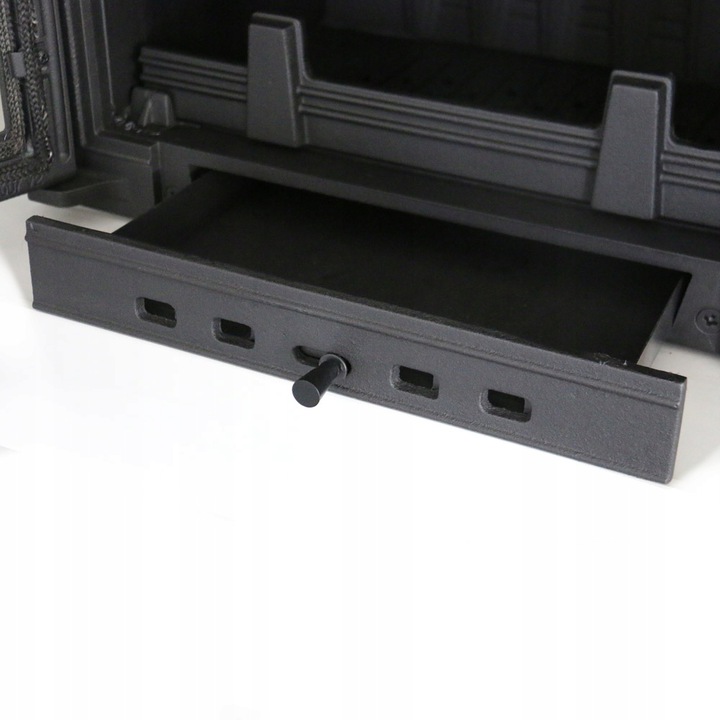

➡️SZUFLADA POPIELNIKA

Ułatwia utrzymanie wkładu w czystości. Gałka z przodu szuflady pozwala na regulację dopływu powietrza z pomieszczenia. Dodatkowo płotek, który jest umieszczony we wkładzie zapobiega wypadaniu drewna.

Przykładowa instrukcja montażu wkładu kominkowego z obiegiem wodnym z kotłem gazowym

1. Wkład kominkowy z płaszczem wodnym
2. Wylot spalin �️
3. Sterowany elektronicznie dolot powietrza
4. Otwarte naczynie wzbiorcze ️
5. Automatyczne uzupełnienie wody (z wodociągu) �
6. Pompa C.O.
7. Centralka sterująca MSK GLASS 🎛️
8. Zasilanie z wodociągu 💦
9. Rozdzielacz C.O. 🔀
10. Odbiornik ciepła C.O. 🌡️
11. Rura bezpieczeństwa min x 25mm wewnątrz 🔒
12. Rura wzbiorcza min x 25mm wewnątrz 🆙
13. Rura spustowa do kanalizacji 🚿
14. Rura przelewowa do kanalizacji 🌊
15. Piec C.O. 🏭
16. Zasilanie instalacji C.O. 🔌
17. Powrót z instalacji C.O. 🔙
18. Zawór zwrotny ↩️
19. Zawór termostatyczny Watts 🌡️
20. Króciec obiegu wody C.O. (1" wewn.) 🔧
21. Króciec wężownicy (1/2" wew.) 🔧
22. Króciec czujnika zaworu termicznego (1/2" wew.) 🔧
23. Gniazdo czujnika temperatury MSK GLASS 🌡️
24. Płytowy wymiennik ciepła 🔄

PRZYKŁADOWY SCHEMAT PODŁĄCZENIA WKŁADU KOMINKOWEGO Z PŁASZCZEM WODNYM W UKŁADZIE OTWARTYM

1. Wkład kominkowy z płaszczem wodnym
2. Wylot spalin
3. Sterowany elektronicznie dolot powietrza z zewnątrz
4. Otwarte naczynie wzbiorcze
5. Automatyka uzupełnienie wody ( z wodociągu)
6. Pompa c.o.
7. Centralka sterująca MSK GLASS
8. Zasilanie z wodociągu
9. Rozdzielacz c.o.
10. Odbiornik ciepła c.o.
11. Rura bezpieczeństwa min Ø25mm wewnątrz
12. Rura wzbiorcza min Ø25mm wewnątrz
13. Rura spustowa do kanalizacji
14. Rura przelewowa do kanalizacji
15. Króciec obiegu wody c.o. (1" wew.)
16. Króciec wężownicy (½" zew.)
17. Króciec czujnika zaworu termicznego (½" wew.)
18. Gniazdo czujnika temperatury MSK GLASS

Przykładowa instrukcja montażu wkładu kominkowego z obiegiem wodnym (system zamknięty)

1. Wkład kominkowy z płaszczem wodnym
2. Wylot spalin �️
3. Centralka sterująca MSK GLASS ️
4. Pompa C.O.
5. Króciec obiegu wody C.O. (1" wewn.)
6. Króciec wężownicy (1/2" wew.) 🔧
7. Króciec czujnika zaworu termicznego (1/2" wew.) 🔧
8. Zawór termostatyczny 🌡️
9. Podłączenie kanalizacji 🛠️
10. Zasilanie z wodociągu 💦

☘️Paliwo Zalecane:☘️

☑️Rodzaje Drewna: Buk, grab, dąb, olcha, brzoza, jesion.

☑️Wymiary: Długość ok. 30 cm, obwód 30 cm do 50 cm.

☑️Wilgotność Drewna: Nie powinna przekraczać 20%, co odpowiada drewnu sezonowanemu przez 2 lata, przechowywanemu pod zadaszeniem.

⚡️Paliwo Niezalecane:⚡️

☑️Unikaj drewna o wilgotności powyżej 20% - może to obniżyć moc cieplną.

☑️Nie używaj polan z drzew iglastych i zażywiczonych, które mogą intensywnie zakopcić urządzenie i wymagają częstszego czyszczenia.

☝️Paliwo Zabronione:☝️

☑️Nie spalaj: węgla, drewna tropikalnego (np. mahoń), produktów chemicznych, substancji płynnych (olej, alkohol, benzyna, naftalina), ani materiałów impregnowanych lub sprasowanych z klejem, jak płyty laminowane lub śmieci.

☑️Ważne: Jeżeli inne paliwo jest dopuszczalne, znajdziesz taką informację na tabliczce znamionowej urządzenia.

⚡️Instrukcja Rozpalania Pieca Wolnostojącego krok po kroku:⚡️

⭐️Przygotowanie Materiałów⭐️

✅Użyj kilku większych polan (max. wilgotność 20%; śr. ok 10-13 cm).

✅Garść drobnych szczap na rozpałkę (max. wilgotność 20%; śr. ok 2-5 cm).

✅Podpałka - zapałki/zapalarka.

⭐️Przygotowanie Paleniska⭐️

✅Otwórz wszystkie dopowietrzenia i przepustnice.

✅Układaj większe polana na dnie paleniska w sposób naprzemienny.

✅Na szczycie ułóż warstwę drobnych szczap (nie więcej niż 3 warstwy).

✅Pozostaw odstępy między szczapami dla lepszego przepływu powietrza.

✅Na górnej warstwie ułóż podpałkę.

⭐️Rozpalanie⭐️

✅Podpal podpałkę i zamknij drzwi kominka.

✅W przypadku słabego ciągu kominowego, uchyl drzwi kominka lub okno w pomieszczeniu na początku rozpalania.

⭐️Ważne Wskazówki⭐️

✅Opał: Stosuj drewno o zawartości wilgoci do 20%. Unikaj palenia węglem, koksem i innymi niedozwolonymi materiałami.

✅Wilgotność Drewna: Drewno powinno być sezonowane przez 18-24 miesiące lub suszone w suszarni. Użycie zbyt wilgotnego drewna może prowadzić do zwiększonego zużycia energii i powstania kreozotu, co zagraża bezpieczeństwu.

✅Zalecane Drewno: Dąb, buk, grab, brzoza. Drzewa iglaste mogą intensywnie zakopcić szybę i mają niższe wartości energetyczne.

Przestrzeganie tych zasad nie tylko zapewnia efektywne i bezpieczne użytkowanie pieca, ale również oszczędności finansowe i lepszą jakość ogrzewania.
