BasicLTE-SET - комплект Ропам

BasicLTE-SET - zestaw Ropam

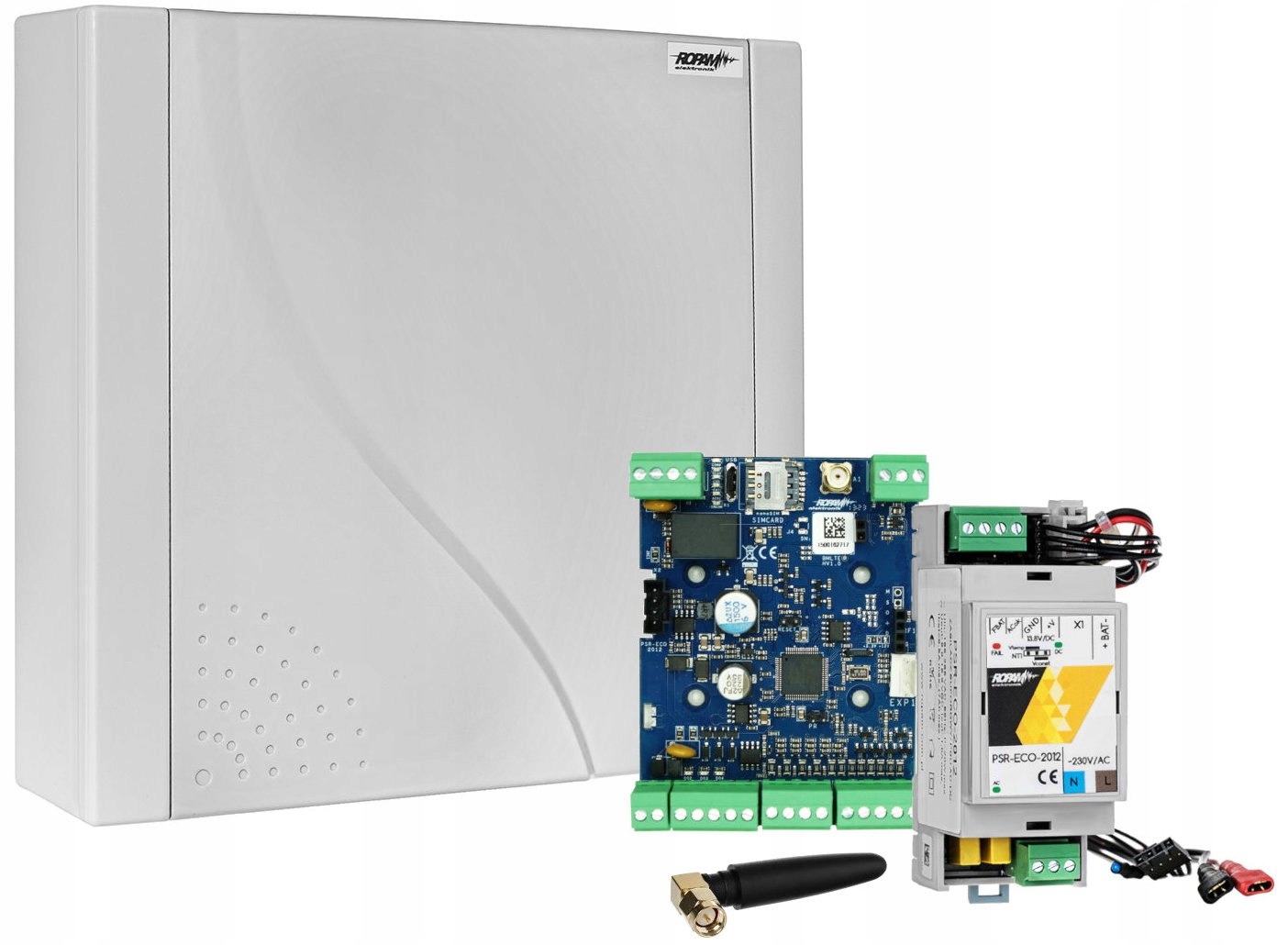

Opis

• moduł: BasicLTE
• zasilacz buforowy: PSR-ECO-2012
• antena: GSM/LTE AT-GSM-MINI90
• obudowa: O-R3P

Zestaw BasicLTE-SET marki ROPAM z modułem BasicLTE uzupełnioną o zasilacz buforowy PSR-ECO-2012, obudowę O-R3P i antenę AT-GSM-MINI90 to świetne rozwiązanie integrujące system sygnalizacji włamania i automatykę budynkową z wykorzystaniem komunikacji GSM/LTE. Dzięki modułowej konstrukcji system może być rozbudowany i dostosowywany do zmieniających się potrzeb użytkownika. W szczególności moduł BasicLTE może być rozbudowany o odbiornik radiowy EXP-RF, który pozwala na sterowanie modułem za pomocą pilotów TR-4. Nowoczesna stylistyka, sprawdzona technologia pozwala doskonale wkomponować się w większość wnętrz i pomieszczeń.

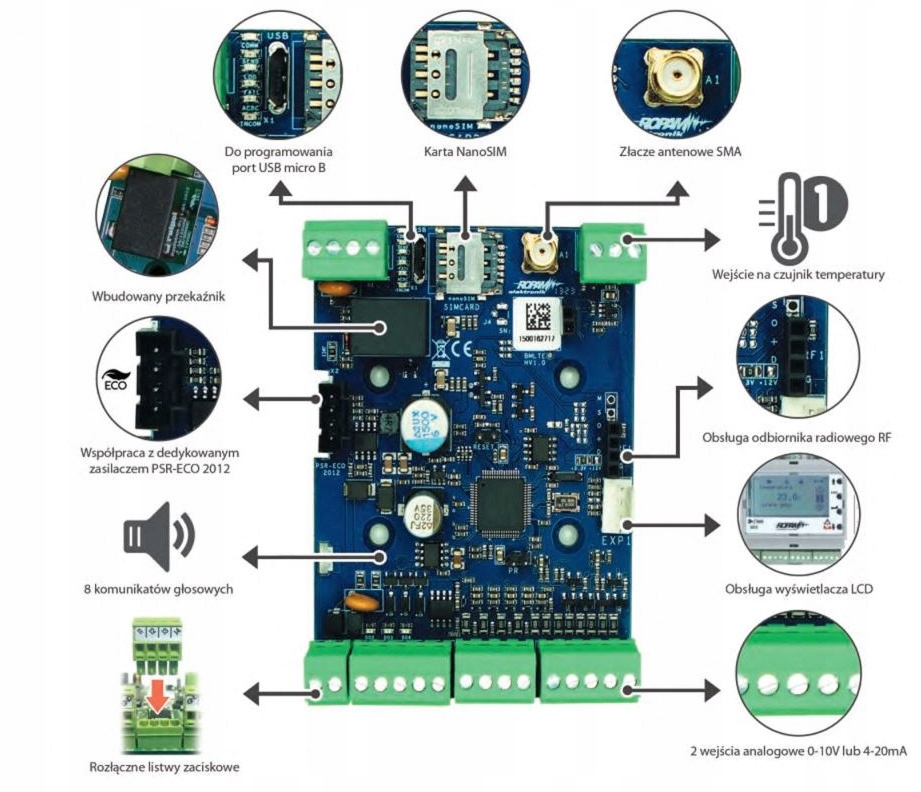

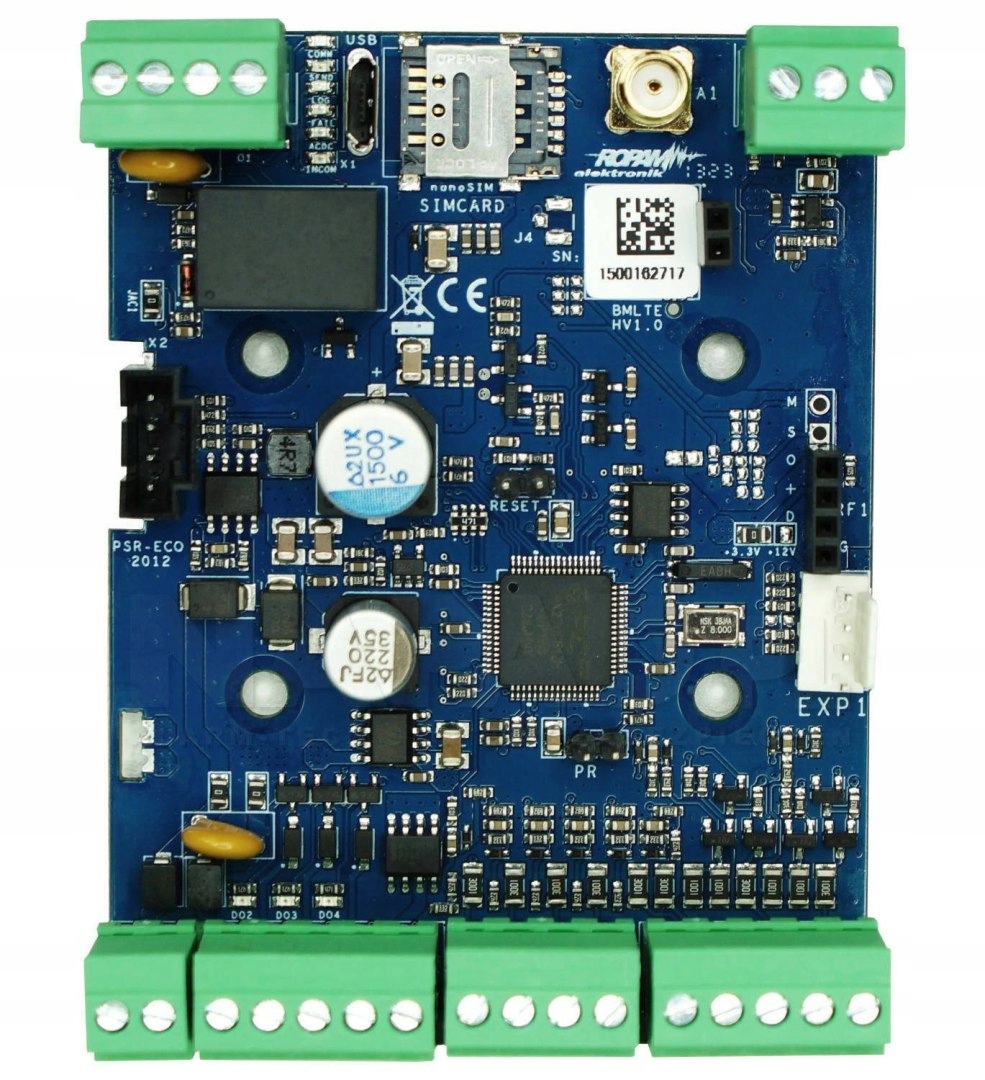

Moduł BasicLTE

Moduły z serii BasicLTE ze względu na swoją budowę i funkcje są dedykowane do integracji z innymi urządzeniami np. wizualizacja i sterowanie centrali alarmowej z wykorzystaniem wyjścia / wejścia. Efektem tego jest intuicyjne sterowanie czuwaniem poprzez piktogramy ‘uzbrój’, ‘rozbrój’, a także rozbudowa i modernizacja central (DSC, Paradox, Satel itd.) o sterownie poprzez GPRS/SMS/DTMF, kontrolery PLC, przekaźniki, sterowniki poprzez wejścia i wyjścia binarne. Do sterowania i kontroli służy aplikacja: RopamBasic.

Dużą zaletą modułu jest jego wbudowany LogicProcessor, który umożliwia wykonywanie funkcji logicznych, czasowo-logicznych oraz arytmetyki, co pozwala na obsługę inteligentnej automatyki domowej i systemu alarmowego. LogicProcessor zapewnia użytkownikowi 10 niezależnych warunków logicznych (bloki If...Then...Else), jak również 10 przekaźników czasowych do realizacji funkcji czasowo-logicznych. Ponadto, LogicProcessor oferuje 4 timery z kalendarzem do sterowania i automatyki. Wszystkie te funkcje w połączeniu z wbudowanym modułem GSM/LTE, dzięki któremu możliwe jest zdalne sterowanie, powiadamianie, oraz funkcją keyGSM umożliwiającą sterowanie wyjściami za pomocą identyfikacji numeru telefonu sprawiają, że urządzenie posiada bardzo szerokie zastosowanie.

Zastosowania:

• system automatyki domowej
• systemy kontroli i sterowania poprzez sieć LTE
• programowane funkcje przekaźników czasowych
• powiadomienie dla jednostek Ochotniczej Straży Pożarnej OSP ze sterowaniem syreną
• transmisja i sterowanie procesami technicznymi np. przepompownie, fermy hodowlane
• systemy kontroli dostępu
• systemy kontroli i nadzoru temperatury
• elektroniczne systemy sygnalizacji włamania i napadu
• systemy kontroli i nadzoru nad przesyłowymi sieciami energetycznymi
• systemy kontroli i nadzoru wartości analogowej z czujników z wyjściem 0-10V/4-0mA

Najważniejsze parametry

• wejścia:
• 6x NO/NC (I1-I6)
• 2x NO/NC GND/+12V lub 0-10V 4-20mA
• 1x FAC (kontrola napięcia AC)

• wyjścia:
• 1x przekaźnikowe (O1) - bezpośredniego sterowania
• 3x tranzystorowe z zabezpieczeniem (O2 - O4)
• 1x zasilania AUX zabezpieczone

• wbudowany modem LTE z obsługą sieci 4G i 2G
• 8 numerów telefonu, 8 adresów e-mail
• powiadomienie: SMS/CALL/VOICE/CLIP/GPRS/e-mail (SMTP)
• moduł alarmowy (funkcje centrali alarmowej)
• można rozbudować o odbiornik radiowy EXP-RF
• współpraca z aplikacjami mobilnymi: RopamBasic

Oprogramowanie

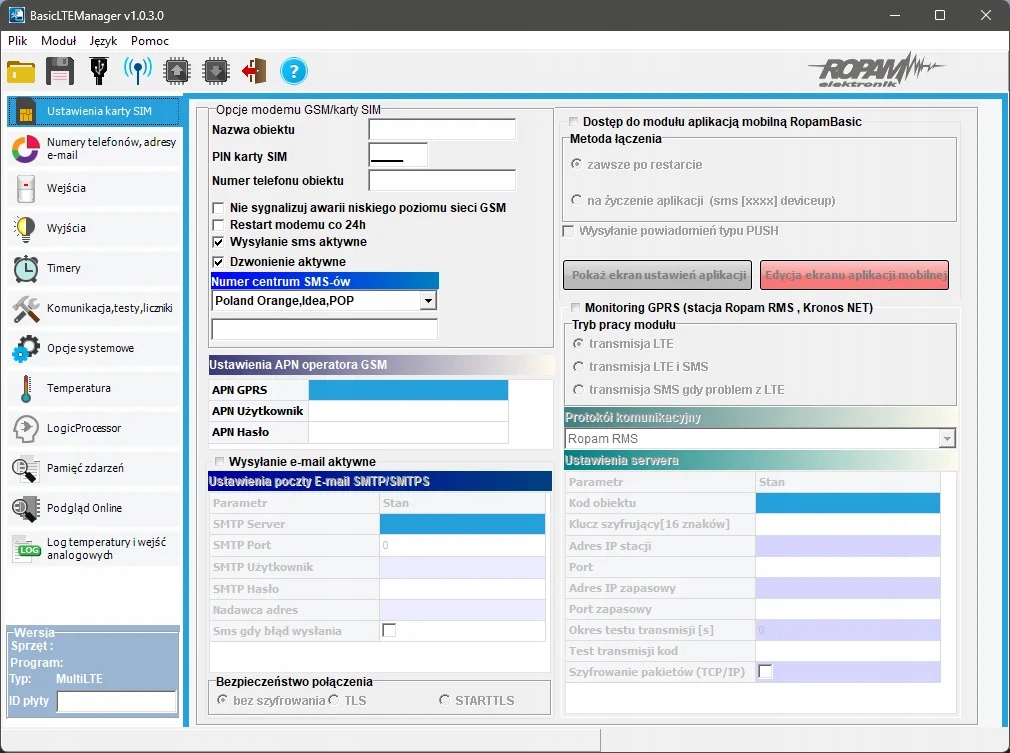

Program do konfiguracji BasicLTE Manager

Aktualizacja i konfiguracja systemu odbywa się za pomocą dedykowanego oprogramowania BasicLTE Manager. Przeznaczony jest do pracy na komputerach klasy PC z systemem operacyjnym WINDOWS 10 / 11. Komunikacja pomiędzy oprogramowaniem a urządzeniami odbywa się poprzez:

• USB z wykorzystaniem kabli komunikacyjnych USB-USBmicro
• GPRS (zdalnie z wykorzystanie serwera RopamBridge)

Uwaga, najnowsza wersja programu dostępna jest na stronie producenta.

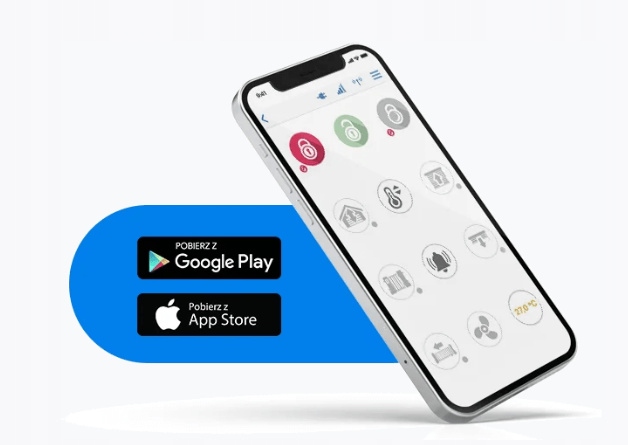

Aplikacja mobilna RopamBasic

Darmowa aplikacja RopamBasic służy do obsługi systemu BasicLTE. Połączenie jest realizowane poprzez LTE/GPRS oraz serwer RopamBridge. Posiada możliwość dowolnego umieszczenia piktorgramów, wg. wymagań aplikacji lub użytkownika.

Po podłączeniu z modułem można wykonywać następujące operacje:

• podgląd stanu urządzenia i stanów wyjść
• sterowanie wyjściami
• uzbrajanie i rozbrajanie
• podgląd aktualnych awarii w systemie
• podgląd zdarzeń systemowych

Wymagania: karta SIM obsługująca połączenia głosowe, SMS i internet w sieci 2G lub 4G.Telefon lub tablet z systemem Android lub iOS.

Specyfikacja

BASICLTE

• Napięcie zasilania: U = 10.5V ~ 14.5V / DC (min/max @ 1,5A min.)
• Sygnalizacja awarii zasilania DC: U<11V</li>
• Obciążalność wyjścia O1: In = 1.0A @30V DC / 50V AC
• Obciążalność wyjścia AUX: In = 1.0A (ciągła) Ipeak = 1.3A (chwilowe)
• Zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX: Ilim = 1.0A ~ 1.7A, Tj, Tc = 125 °C
• (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• Obciążalność wyjść: O2-O4 700mA @ 30Vdc max. (brak zabezpieczenia przeciwzwarciowego)
• Pobór prądu przez układy modułu (bez wyjść): 40mA / 50mA / 300mA min / śr. / max
• Modem LTE: Quectel EG915U-EU
• Obsługa sieci: 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28)
• Częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MHz
• Typ transmisji danych: SMS, VOICE, GPRS, E-MAIL (protokól SMTP)
• Sygnał audio: AUDIO IN, AUDIO OUT (złącze VSR) 2Vrms.
• Wejścia binarne (programowane): NO, NC, hi-Z / ~200Ω, ~320Ω / hi-Z,
• impedancja linii dla danego typu: brak naruszenia / naruszenie
• Wejścia analogowe (programowane): I7, I8 Uin = 0-10V / DC (max.) (impedancja Z = 270KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu)
• Iin = 4-20mA (max.) rozdzielczość 0,02mA dokładność 1% dla całego zakresu
• Warunki pracy:
• Klasa środowiskowa: II
• t:-10°C ~ 55°C
• RH: 20% ~ 90% (bez kondensacji)
• Złącza: AWG: 24-12 wysuwane
• Waga: BasicLTE: 65g
• Wymiary (szer./wys./dł.): BasicLTE: 68x87x32 [-/+1mm]

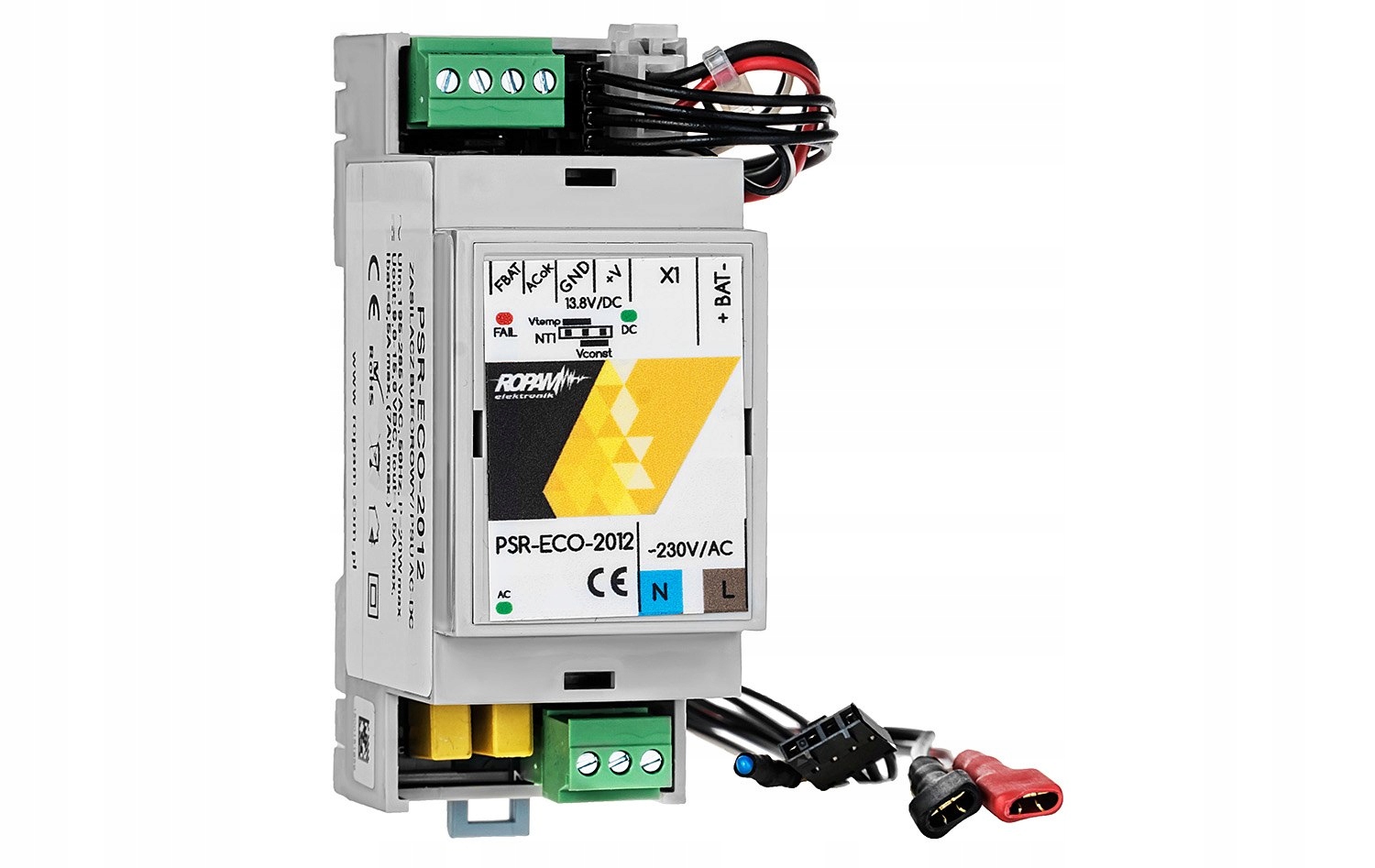

PSR-ECO-2012

• Napięcie i prąd zasilania: Uin = 195V ~ 265V/AC 50Hz, Irms = 0.25A maks.
• Prąd rozruchowy zasilacza: 11A@2ms - bez obciążenia
• Napięcie wyjściowe zasilacza: Uout = 13,8VDC +0,5V/-1V gdy brak AKU
• Un = 13,8VDC (@20°C, Iout=0A)
• Uout = 9,5VDC do 14,3V gdy AKU podłączony
• Napięcie tętnienia napięcia DC: 100mV p-p maks
• Parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia :
• -3 [mV/°C/ogniwo] +/- 20% powyżej
• Temperatury projektowej 20 °C
• +3 [mV/°C/ogniwo] +/- 20% poniżej
• Temperatury projektowej 20 °C
• Moc wyjściowa zasilacza: (wydajność prądowa) 20W
• (1,5A max.)
• Moc całkowita zasilacza: 25W
• Sprawność energetyczna: 88% ~ 91%
• Pobór energii bez obciążenia z sieci: ~230V (Iout=0, Ibat=0) 0,39W (S = 3,5VA)
• Sygnalizacja awarii zasilania AC: Wyjście techniczne ACok
• Sygnalizacja awarii niskiego napięcia DC: Uout min +1V (+/-5%)
• Napięcie odcięcia rozładowanego akumulatora Uout min: Uout<10V bez obciążenia Uout <10,4V@Iout 1,5A</li>
• Obciążalność wyjścia +V, GND: In = 1,5A (ciągła)
• Ipeak = 2A (chwilowe)
• Zabezpieczenie przeciwzwarciowe przetwornicy impulsowej: Ilim = 1,8A (+/-5%), (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• Zabezpieczenie przeciwzwarciowe, termiczne wyjścia: +BAT: PTC 1,85A
• Obciążalność wyjść:
• FBAT: 100mA@30Vdc max. (brak zabezpieczenia przeciwzwarciowego)
• ACok: 5mA@12VDC
• Typ wyjść: FAC, FBAT: OC (Open Collector, otwarty kolektor)
• Pobór prądu przez układy zasilacza DC (bez wyjść): 10mA@12V
• Akumulator współpracujący: 12V, 2,1Ah - 7Ah (VRL/SLA)
• Prąd ładowania akumulatora: Ibat = 0,7A@12 VDC
• Ibat = 0,4A@13,4 VDC
• Zabezpieczenia wyjścia +BAT-: Podnapięciowe UVP : Ubat<10,3V (+/- 5%) przeciwzwarciowe SCP, i odwrotną polaryzacją akumulatora (RPP)</li>
• Warunki pracy : Klasa środowiskowa: II
• Temperatura pracy: -10°C ~ 55°C
• Wilgotność: 20% ~ 90%, bez kondensacji
• Złącza: AWG: 24-12
• Waga: 130g
• Wymiary (szer./wys./dł.): 36,3x90,2x57,5mm

O-R3P

• Centrale i moduły: Ropam
• Zabezpieczenie antysabotażowe: Tamper Ropam - mikroprzełącznik antysabotażowy
• Tamper: Otwarcie, spełnia wymagania normy PN-EN 50131
• Zastosowanie: Do wewnątrz
• Wykonanie: Tworzywo ABS
• Maskownice w komplecie
• Kolor: RAL 7035 (jasnoszary)
• Zamykanie: Skręcana x4 od czoła obudowy
• Miejsce na akumulator: 7Ah/12V Ołowiowo-kwasowy suchy (SLA)
• Szyna DIN (TH35): Do montażu zasilacza PSR-ECO
• Montaż anteny GSM, WIFI wewnątrz obudowy: Tak
• Wymiary (szer./wys./dł.): Zewnętrzne obudowy: 264x253x85 [+/-2mm]
