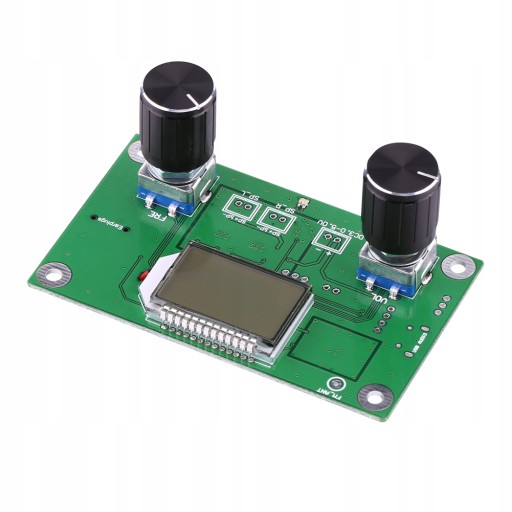

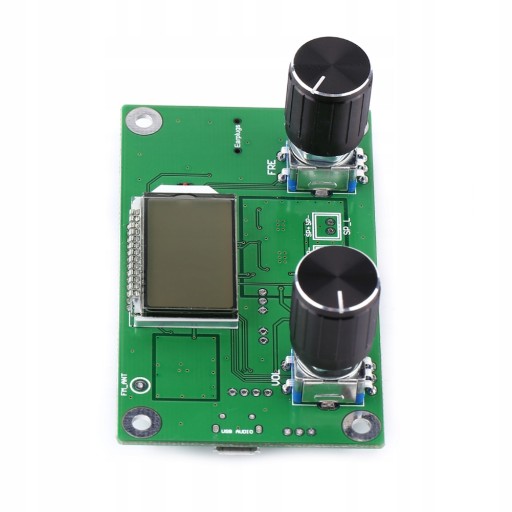

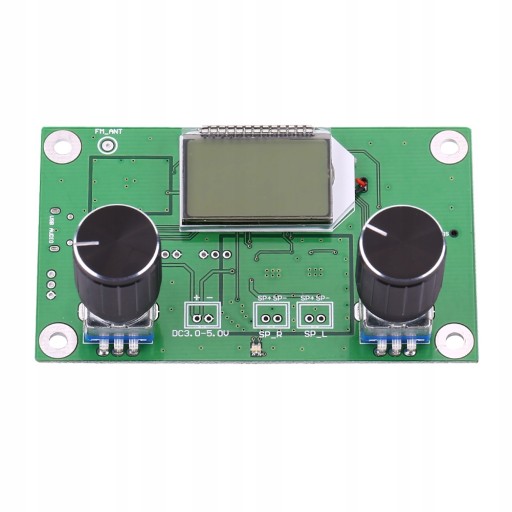

Funkcje:

Zaawansowane cyfrowe przetwarzanie sygnału audio (DSP) i technika modulacji pętli fazowej FM (PLL) zapewniają mniejsze zniekształcenia dźwięku i bardziej stabilną wydajność.

Wyświetlacz LCD jest bardziej intuicyjny i dokładny, ma bardzo niskie zużycie energii i niewielkie zakłócenia.

Automatyczne przechowywanie danych, gdy zasilanie jest wyłączone.

Automatyczne przełączanie między wyjściem głośnikowym i słuchawkowym.

Używanie kryształu kwarcu do stabilizacji częstotliwości, a częstotliwość odbioru nie będzie dryfować, gdy zmieni się temperatura.

Korzystanie z profesjonalnego audio DSP do przetwarzania i analizy sygnału audio, automatyczne wyciszanie, gdy nie ma sygnału lub sygnał tygodnia jako duży szum bazy FM, aby pozbyć się irytującego szelestu tradycyjnego radia FM.

Używanie przyrostowego cyfrowego enkodera obrotowego 360 ° do regulacji głośności i częstotliwości, co jest dokładne, stabilne, trwałe, a także zapewnia wygodne wyczucie dłoni.

30-stopniowy cyfrowy zakres regulacji głośności.

Obsługuje sterowanie komunikacją szeregową, dzięki czemu można używać komputera, MCU i innego sprzętu z portem szeregowym do sterowania modułem.

Specyfikacje:

Moc wyjściowa: 500 mW (słuchawki napędowe), 3Wx2 (głośnik napędowy)

Pasmo przenoszenia: od 50 Hz do 18 kHz

Zakres częstotliwości odbioru:

87,0 MHz do 108,0 MHz (transmisja w pobliżu kampusu),

76,0 MHz do 108,0 MHz (transmisja w otwartym kampusie)

Równoważny hałas: ≥30dB

Napięcie wejściowe: DC 3 V do 5 V.

Prąd wejściowy: 1000 mA przy maksymalnej głośności, 60 mA przy minimalnej głośności (tylko w celach informacyjnych)

Kanał: Stereo

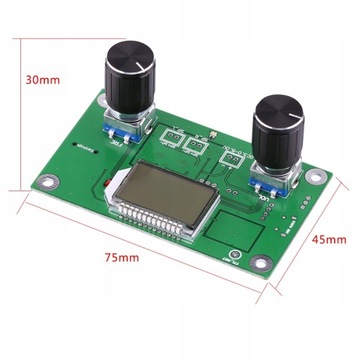

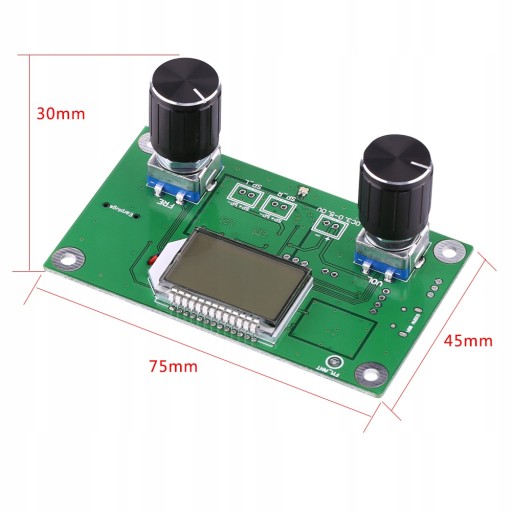

Rozmiar: 75 x 45 x 30 mm / 2,95 x 1,77 x 1,18 cala

Rozmiar ekranu: 25 x 16 mm / 0,98 x 0,63 cala

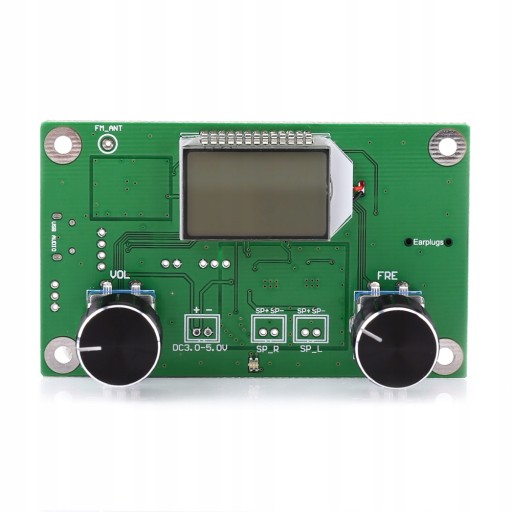

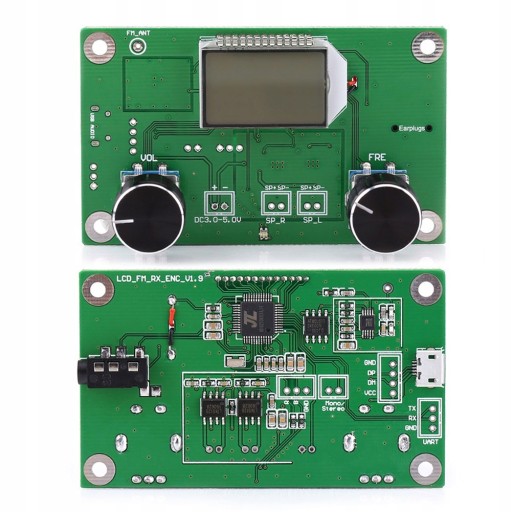

Instrukcja:

1, użyj baterii lub regulowanego zasilacza jako źródła zasilania.Zasilacz w trybie przełączania bez filtra, taki jak power bank, ładowarka do telefonu, nie może być używany, ponieważ zakłócenia zasilacza impulsowego wpłyną na ten moduł.

2, port FM_ANT służy do podłączenia anteny FM w celu odbioru lepszego sygnału FM. Zalecana jest antena teleskopowa 75 cm.

3, ten moduł ma wzmacniacz mocy audio 3Wx2 i można go podłączyć do głośnika (zalecany jest głośnik 4Ω / 3W). Jeśli podłączysz słuchawki, automatycznie przełączy się na kanał słuchawkowy i zamknie kanał głośnika.

4, obróć enkoder VOL, aby wyregulować głośność, a wyświetlacz LCD wyświetli wartość głośności w tym samym czasie.

5, Obróć enkoder FRE, aby wyregulować częstotliwość odbioru, a jednocześnie ekran LCD wyświetla częstotliwość w czasie rzeczywistym.

6, naciśnij enkoder VOL, aby wyciszyć / anulować wyciszenie.

7, naciśnij i przytrzymaj enkoder FRE, aby włączyć / wyłączyć funkcję automatycznej redukcji szumów. LCD wyświetli ON lub OFF.

8, Automatyczny próg redukcji szumów można regulować tylko wtedy, gdy włączona jest funkcja automatycznej redukcji szumów.

Naciśnij enkoder FRE, aby przejść do interfejsu automatycznej regulacji progu redukcji szumów, a zakres regulacji wynosi od 0 do 20. Im wyższy próg, tym łatwiej jest wyciszać słaby sygnał.

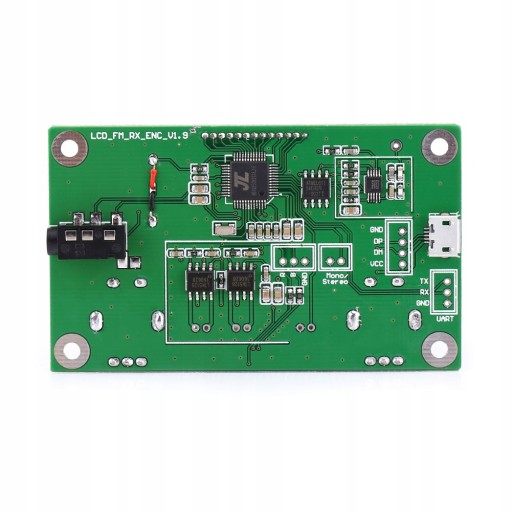

9, moduł ma interfejs sterowania portu szeregowego poziomu napięcia TTL. Jeśli potrzebujesz portu szeregowego TTL do komunikacji z tym modułem, podłącz UART_RX, UART_TX i GND. Możesz użyć portu szeregowego komputera lub MCU do sterowania modułem Uwaga: Należy pamiętać, że poziom napięcia portu szeregowego komputera nie jest poziomem napięcia TTL, więc podczas komunikacji z komputerem, adapter poziomu napięcia RS323 na TTL lub moduł szeregowy poziomu napięcia USB na TTL jest potrzebne. Sterowanie portem szeregowym wymaga pewnej wiedzy i umiejętności informatycznych, więc jeśli nie masz pewności, możesz pominąć tę część.

10, naciśnij i przytrzymaj enkoder VOL, a następnie włącz, aby ustawić transmisję kampusu, a jeśli moduł wyświetla „C1”, transmisja kampusu będzie otwarta; jeśli wyświetli się „C0”, transmisja z kampusu będzie zamknięta. Zrestartuj moduł, aby włączyć ustawienie (domyślnie „C0”). Naciśnij i przytrzymaj enkoder FRE, a następnie włącz zasilanie, aby ustawić podświetlenie, a jeśli moduł wyświetla „B1”, podświetlenie będzie zawsze włączone; jeśli wyświetla „B0”, podświetlenie będzie włączone na 20 sekund, a następnie wyłączone. Zrestartuj moduł, aby włączyć ustawienie (domyślnie „B0”).

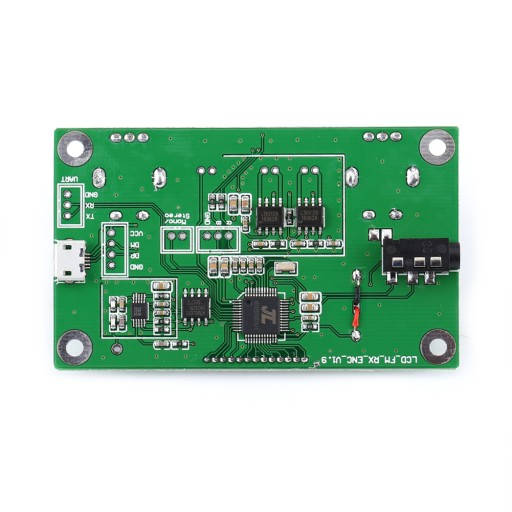

11, gniazda stereo / mono służą do ustawiania trybu odbioru. Podłączenie ich jest trybem odbioru jednokanałowego, a odłączenie jest trybem odbioru stereo. Gdy występuje słaby pojedynczy i zbyt duży szum podstawowy, możesz użyć tej funkcji i przełączyć się na pojedynczy kanał, aby poprawić SNR radia i uczynić dźwięk radia wyraźniejszym.

Uwaga: ten zestaw wymaga profesjonalnej wiedzy i umiejętności, upewnij się, że wiesz, jak go używać. Nie możemy zapewnić żadnej obsługi technicznej.

Paczka zawiera:

1 x moduł (antena nie jest dołączona)
