Регулируемый держатель для черепицы Фотогальваника фотоэлектрические S-крючок для крепления 2 панели 30 мм

Zestaw montażowy na dach dla 2 paneli słonecznych

Zestaw do montażu na dachu zawiera wszystkie elementy wymagane do zamontowania modułów słonecznych na dachu domu.

• Odpowiedni dla modułów solarnych o wysokości 30 mm!

• Całkowita długość: 2460 mm

• Wymiary poszczególnych profili: 1230 x 40 x 40 mm

• Wymiary przyłącza: 120 x 45,5 x 25 mm

• Wymiary zacisku środkowego: 70 x 39,4 x 22,4 mm

• Wymiary zacisku końcowego: 70 x 34 x 28,6 mm

• Wymiary zaślepki: 43 x 20 x 43 mm

Haki dachowe

Nasze odporne na warunki atmosferyczne wsporniki Z ze stali nierdzewnej są całkowicie wstępnie zmontowane. Haki dachowe nadają się do montażu szyn aluminiowych, szyn profilowych, szyn mocujących oraz do mocowania modułów fotowoltaicznych lub systemów solarnych.

Materiał: stal nierdzewna (SUS 430) Płaskie haki stalowe: 60 x 30 x 5 mm

Długość haka wewnątrz: 115 mm

Wymiary płyty podstawy: 140 x 54 x 5 mm

Otwory mocujące: 9 x 9 mm z przesunięciem

Regulacja wysokości płyty bazowej: 44-47 mm

Regulacja wysokości płaskich haków stalowych: 60-92 mm

Wymiary szczeliny: 45 x 11 mm

Całkowita regulacja wysokości: 120-160 mm

Wymiary całkowite: 174 x 140 x 120-160 mm

Odpowiednia śruba: M10x25 stal nierdzewna A2

Odpowiednia nakrętka: M10 stal nierdzewna A2

Maksymalne obciążenie śniegiem: ok. 140 kg

Prędkość wiatru: maks. 60 m/s

Waga pojedynczej sztuki: 0,76 kg

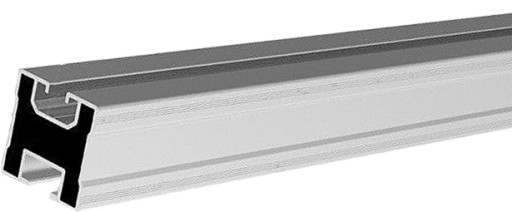

Profil aluminiowy

Profil wykonany z wysokiej jakości aluminium imponuje odpornością na warunki atmosferyczne i oferuje miejsce na panele słoneczne o szerokości do 1150 mm.

Zestaw śrub

Wystarczy przymocować haki dachowe pod dachówkami za pomocą 18 wkrętów do drewna ze stali nierdzewnej. Panel solarny jest mocowany do profilu aluminiowego za pomocą zacisków.

Zacisk końcowy

Zaciski końcowe wykonane z aluminium mocują moduł solarny do profilu aluminiowego. Wsuń zaciski końcowe w szynę, dokręć śruby i gotowe!

Zaślepka

4 zaślepki z PE zapobiegają przedostawaniu się brudu i deszczu do profili aluminiowych.

Przedłużenie profilu

Dzięki tej szynie łączącej można łatwo przedłużyć profile modułów solarnych. Włóż profile, dokręć śruby - GOTOWE!

Zacisk środkowy

Zacisk środkowy jest odpowiednikiem zacisku końcowego i umożliwia przymocowanie dwóch modułów słonecznych do jednego profilu aluminiowego w celu zaoszczędzenia miejsca.

Zakres dostawy:

• 4x szyna montażowa 1230 mm

• 2x łączniki szynowe 40x40

• 2x zacisk pośredni

• 4x zacisk końcowy

• 6x śruba z łbem sześciokątnym

• 6x nakrętka kołnierzowa

• 6x regulowany hak dachowy (6x podstawa L; 6x część Z; 6x przegub L; 12x śruba nośna M10x25;

12x nakrętka kołnierzowa M10)

• 4x zaślepka szyny

• 18 wkrętów do drewna

Ten kompleksowy zestaw do montażu modułów solarnych na dachu zawiera wszystkie elementy wymagane do montażu 2 modułów solarnych na dachu domu.

Prosta instalacja

Przygotuj profile

Podnieś dachówki

Dokręć haki dachowe

Zamocuj moduły słoneczne

Dokręcić zaciski środkowe i końcowe

Przygotowanie

Połącz profile aluminiowe

Zamocować haki dachowe poniżej profilu

Włożyć zacisk środkowy powyżej do środka

Przymocuj zaciski końcowe do końców

Umieść zaślepki

Wszystko w zestawie!
