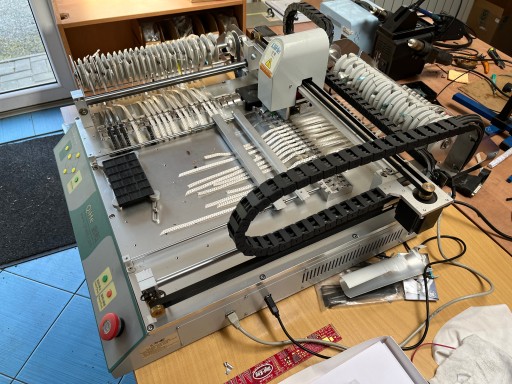

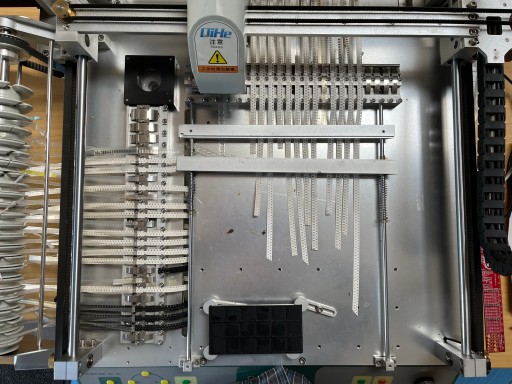

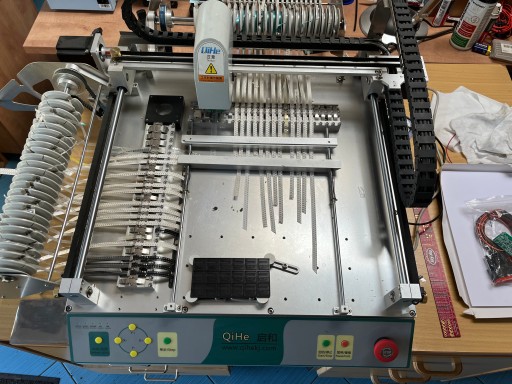

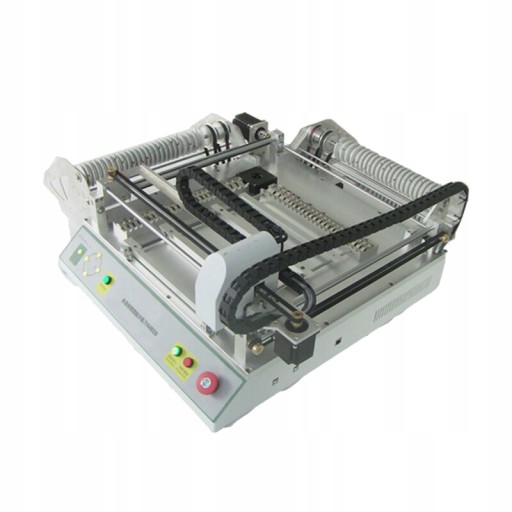

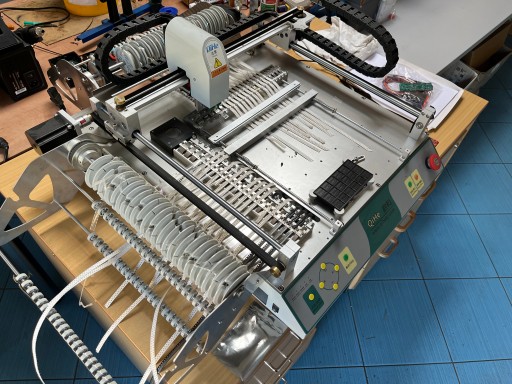

Автоматический мини-перехват и размещение TVM802B

Automat do montażu SMT

TVM802B z kontrolą wizualną i 46 podajnikami

Profesjonalne urządzenie do automatycznego powierzchniowego montażu elementów.

Podstawowa charakterystyka:

- Podajnik główny: 8mm-22szt,12mm-3szt,16mm-1szt.

- Podajnik dodatkowy: 8mm-18szt,12mm-3szt,16mm-1szt.

- Przemysłowy system wizualny z dwiema kamerami HD CCD oraz algorytmem wizualnego centrowania i pozycjonowania komponentów

- Trzy pompy o zmniejszonym poziomie hałasu. Dwie pompy ssące, jedna pompa nadmuchowa.

- Manualny interfejs człowiek-maszyna

- Taca dla układów scalonych

- Interfejs Ethernet

- Podwójna głowica umożliwiająca montaż popularnych dysz zgodnych ze standardem JUKI

Zawarty w zestawie pendrive zawiera filmy przedstawiające instalację i obsługę urządzenia krok po kroku.

Specyfikacja :

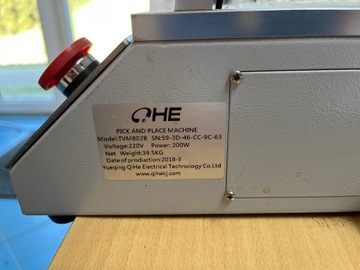

- Model: TVM802B

- Rozmiar PCB: 20mm*20mm - 270mm*350mm

- Zakres ruchu XY: 395*445mm

- Wydajność: do 5500 komponentów/h

- Dokładność montażu: ±0.025mm

- Zakres wielkości komponentów: 0402,0606,0805,SOP8 QFN/BGA

- Podawanie: Rolka, pojedyncze komponenty(IC)

- Szerokość taśmy: 8mm, 12mm, 16mm

- Ilość podajników: 46

- Wymiary urządzenia: DŁ980 GŁ655 WYS330mm

- System wizualny: 2x kamera HD CCD; górna: Automatyczne rozpoznawanie punktu referencyjnego ; dolna: Automatyczne rozpoznawanie komponentów i dopasowanie

- Zastosowane pompy: 3 pompy (dwie ssące, jedna nadmuchowa)

- Zasilanie: AC230V

- Pobór mocy: 150W

- Waga: 55kg

- Kubatura opakowania: 0.5m3

Automat jest dostępny "od ręki", z uwagi na precyzyjny charakter urządzenia, a także brak możliwości zwrotu preferowany jest zakup na miejscu i transport kupującego.

Stan urządzenia:

• urządzenie wymaga systemu Windows 7 do prawidłowego działania (nowsze systemy nie są wspierane)
• urządzenie sprawne
• urządzenie używane
• brak gwarancji
• nie prowadzimy wsparcia technicznego z zakresu użytkowania urządzenia
