РЕЛЕ ДЛЯ ФОТОЭЛЕКТРИЧЕСКИХ УСТАНОВОК ФОТОЭЛЕКТРИЧЕСКОЕ АВТОПОТРЕБЛЕНИЕ

Przekaźnik do instalacji fotowoltaicznych.

Urządzenie przeznaczone jest do automatycznego sterowania urządzeniami elektrycznymi po przekroczeniu ustawionego progu produkcji prądu przez falownik.

Idealnie nadaje się do kompensowania produkcji z PV np. do grzania wody.

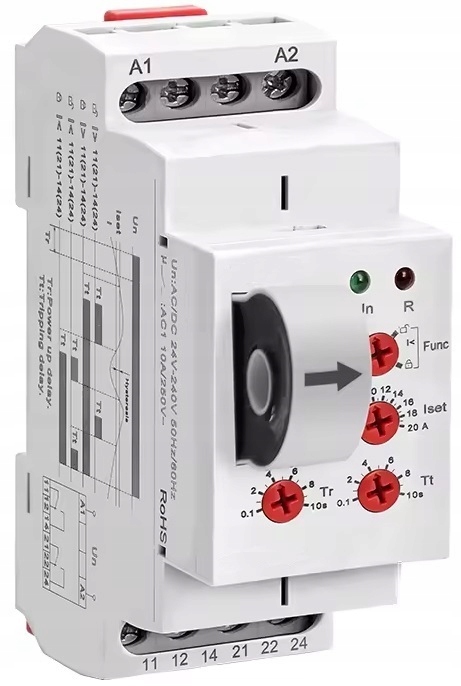

Na przednim panelu urządzenia znajduje się przekładnik prądowy przez który należy przeprowadzić przewód prądowy idący od falownika do sieci ( na tym przewodzie będzie mierzony prąd produkowany przez falownik)..

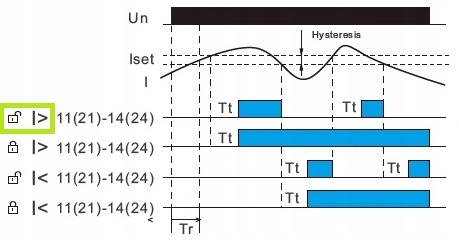

Sterownik wyposażony w następujące potencjometry :

• Tr potencjometr do regulacji opóźnienia załączenia po przyjściu zasilania
• Tt potencjometr do regulacji opóźnienia załączenia przekaźnika po wykryciu przekroczeniu prądu (
• Iset potencjometr do regulacji prądu przy jakim załączy się przekaźnik wyjściowy
• Func potencjometr do wyboru funkcji ( wybieramy opcję 2 )

Jeśli potrzebujesz bardziej rozbudowane sterowanie, dodanie sterownika czasowego, styczników dla zwiększenia mocy odbiorników napisz..

Jeśli masz dość oddawania energii do sieci za bezcen to rozwiązanie jest dla Ciebie.

Sterownik wyposażony w dwa przekaźniki wyjściowe o obciążalności 8A (AC-1).

Dane techniczne:

• Napięcie zasilania 240VAC (-15%, + 10 %)
• Pobór mocy 1,5VA
• Prąd wyjściowy przekaźnika 8A
• Liczba przekaźników wyjściowych 2
• Regulacja prądu 2-20A
• Histereza prądu 5%

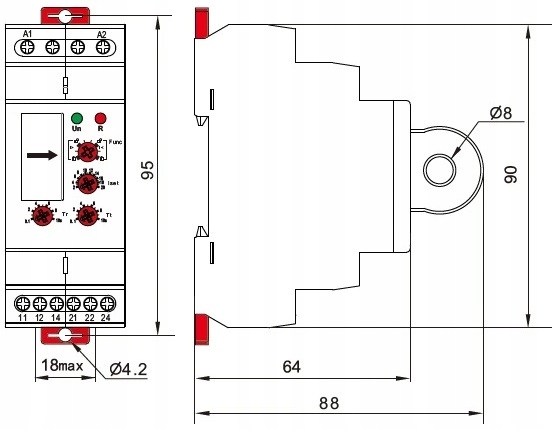

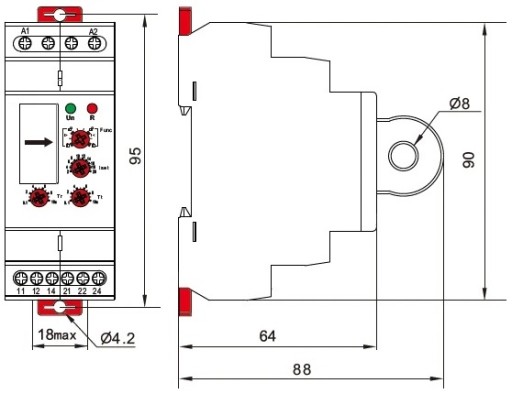

• Wymiary 36x90x64 mm (2 moduły na szynę DIN)

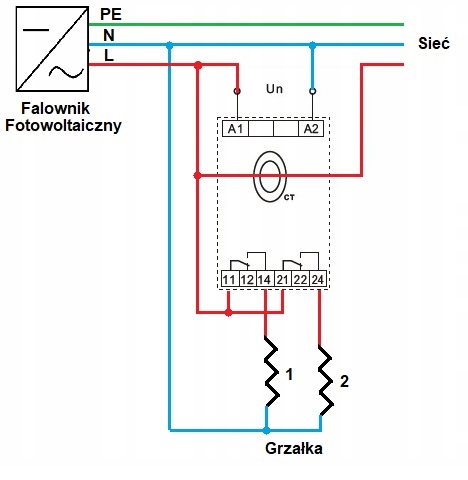

Przykład zastosowania:

Posiadamy instalację fotowoltaiczną o mocy 4kWp. i chcemy aby autokonsumpcja wynosiła ok 1,5kW za pomocą potencjometry ustawiamy wartość prądu na 6,5A ( 6,5x230V=1495W).

Każdorazowo gdy prąd z falownika przekroczy 6,5A wyjście sterownika może załączyć urządzenie które rozpocznie zużywać nadwyżki energii. Gdy panele zaczną produkować mniejszą ilość energii niż 1,5kW (chwilowe zacienienie) sterownik wyłączy urządzenie.
