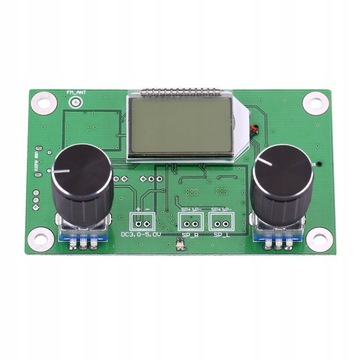

FM-приемник FM-радиомодуль 3см x69 нет

Cechy:

Zaawansowane cyfrowe przetwarzanie sygnału audio (DSP) i technika modulacji pętli fazowej FM (PLL) zapewniają mniej zniekształceń dźwięku i bardziej stabilną pracę.

Wyświetlacz LCD jest bardziej intuicyjny i dokładny, ma bardzo niskie zużycie energii i niewielkie zakłócenia.

Automatyczne przechowywanie danych po wyłączeniu zasilania.

Automatyczne przełączanie między wyjściem głośnikowym i słuchawkowym.

Korzystanie z kryształu kwarcu do stabilizacji częstotliwości i częstotliwość odbioru nie będzie dryfować, gdy zmieni się temperatura.

Używając profesjonalnego audio DSP do przetwarzania i analizowania sygnału audio, automatycznego wyciszania, gdy nie ma sygnału lub słabego sygnału jako dużego szumu bazowego FM, aby pozbyć się irytującego szelestu tradycyjnego radia FM.

Korzystanie z przyrostowego cyfrowego enkodera obrotowego 360 ° do regulacji głośności i częstotliwości, który jest dokładny, stabilny, trwały, a także zapewnia wygodne odczucie dłoni.

30-klasowy cyfrowy zakres regulacji głośności.

Obsługuje kontrolę komunikacji szeregowej, dzięki czemu można używać komputera, MCU i innego sprzętu z portem szeregowym do sterowania modułem.

Dane techniczne:

Moc wyjściowa: 500mW (słuchawki napędowe), 3Wx2 (głośniki napędowe)

Pasmo przenoszenia: 50 Hz do 18 KHz

Zakres częstotliwości odbioru:

87,0 MHz do 108,0 MHz (transmisja w pobliżu kampusu),

76,0 MHz do 108,0 MHz (transmisja w otwartym kampusie)

Równoważny hałas: ≥30dB

Napięcie wejściowe: DC 3 V do 5 V

Prąd wejściowy: 1000mA przy maksymalnej głośności, 60mA przy minimalnej głośności (tylko w celach informacyjnych)

Kanał: Stereo

Rozmiar: 75x45x30mm/2.95x1.77x1.18"

Rozmiar ekranu: 25x16mm/0.98x0.63"

Instrukcja:

1, użyj akumulatora lub regulowanego zasilacza jako źródła zasilania. Zasilacz impulsowy bez filtra, taki jak power bank, ładowarka do telefonu, NIE może być używany, ponieważ zakłócenia zasilania impulsowego wpłyną na ten moduł.

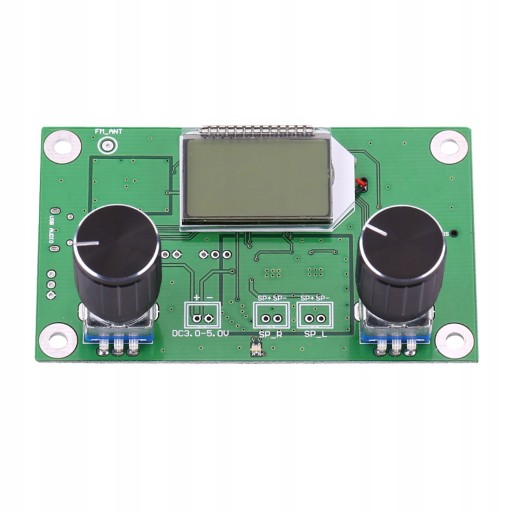

2, port FM_ANT służy do podłączenia anteny FM, aby odbierać lepszy sygnał FM. Zalecana jest antena teleskopowa 75 cm.

3, ten moduł ma wzmacniacz mocy dźwięku 3Wx2 i może być podłączony do głośnika (zalecany jest głośnik 4Ω/3W). Jeśli podłączysz słuchawki, automatycznie przełączy się na kanał słuchawek i zamknie kanał głośnika.

4, obróć enkoder VOL, aby wyregulować głośność, a wyświetlacz LCD wyświetli jednocześnie wartość głośności.

5, obróć enkoder FRE, aby dostosować częstotliwość odbioru, a jednocześnie ekran LCD wyświetla częstotliwość w czasie rzeczywistym.

6, naciśnij enkoder VOL, aby wyciszyć/wyłączyć wyciszenie.

7, naciśnij i przytrzymaj enkoder FRE, aby włączyć/wyłączyć funkcję automatycznej redukcji szumów. LCD wyświetli ON lub OFF.

8, próg automatycznej redukcji szumów jest regulowany tylko wtedy, gdy funkcja automatycznej redukcji szumów jest włączona.

Naciśnij enkoder FRE, aby przejść do interfejsu automatycznej regulacji progu redukcji szumów, a zakres regulacji wynosi od 0 do 20. Im wyższy próg, tym łatwiej jest wyciszać słaby sygnał.

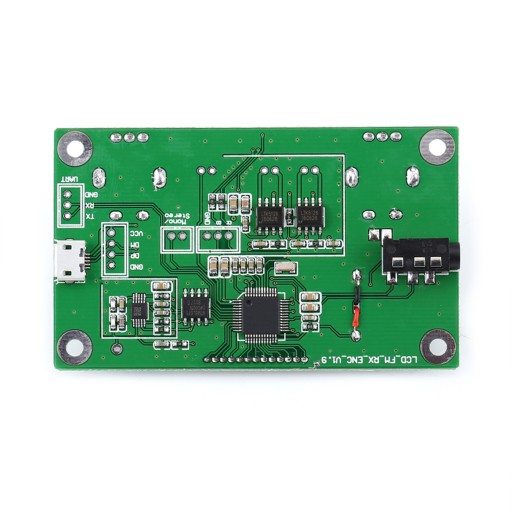

9, moduł ma interfejs sterowania portem szeregowym na poziomie napięcia TTL. Jeśli potrzebujesz portu szeregowego TTL do komunikacji z tym modułem, podłącz UART_RX, UART_TX i GND. Do sterowania modułem można użyć portu szeregowego komputera lub MCU. Uwaga: Należy pamiętać, że poziom napięcia portu szeregowego komputera nie jest poziomem napięcia TTL, więc podczas komunikacji z komputerem należy użyć adaptera poziomu napięcia RS323 do TTL lub modułu szeregowego poziomu napięcia USB do TTL jest potrzebne. Sterowanie portem szeregowym wymaga pewnej specjalistycznej wiedzy i umiejętności komputerowych, więc możesz pominąć tę część, jeśli nie masz pewności.

10, naciśnij i przytrzymaj koder VOL, a następnie włącz, aby ustawić transmisję kampusową, a jeśli moduł wyświetla "C1", transmisja kampusowa będzie otwarta; jeśli wyświetla „C0”, transmisja kampusowa będzie zamknięta. Zrestartuj moduł, aby włączyć ustawienie (domyślnie „C0”). Naciśnij i przytrzymaj enkoder FRE, a następnie włącz, aby ustawić podświetlenie, a jeśli moduł wyświetla "B1", podświetlenie będzie zawsze włączone; jeśli wyświetla "B0", podświetlenie zostanie włączone na 20 sekund, a następnie wyłączone. Zrestartuj moduł, aby włączyć ustawienie (domyślnie „B0”).

11, złącza stereo/mono służą do ustawiania trybu odbioru. Podłączenie ich to tryb odbioru jednokanałowego, a rozłączenie to tryb odbioru stereo. W przypadku słabego pojedynczego i zbyt dużego szumu podstawowego można użyć tej funkcji i przełączyć się na pojedynczy kanał, aby poprawić SNR radia i sprawić, by dźwięk radia był czystszy.

Uwaga: ten zestaw wymaga pewnej wiedzy zawodowej i umiejętności, upewnij się, że wiesz, jak z niego korzystać. Nie możemy zapewnić żadnej obsługi technicznej.

Paczka zawiera:

1 x moduł (Antena nie jest dołączona)
