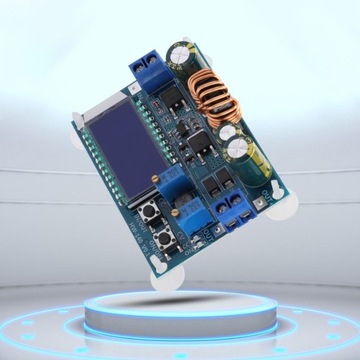

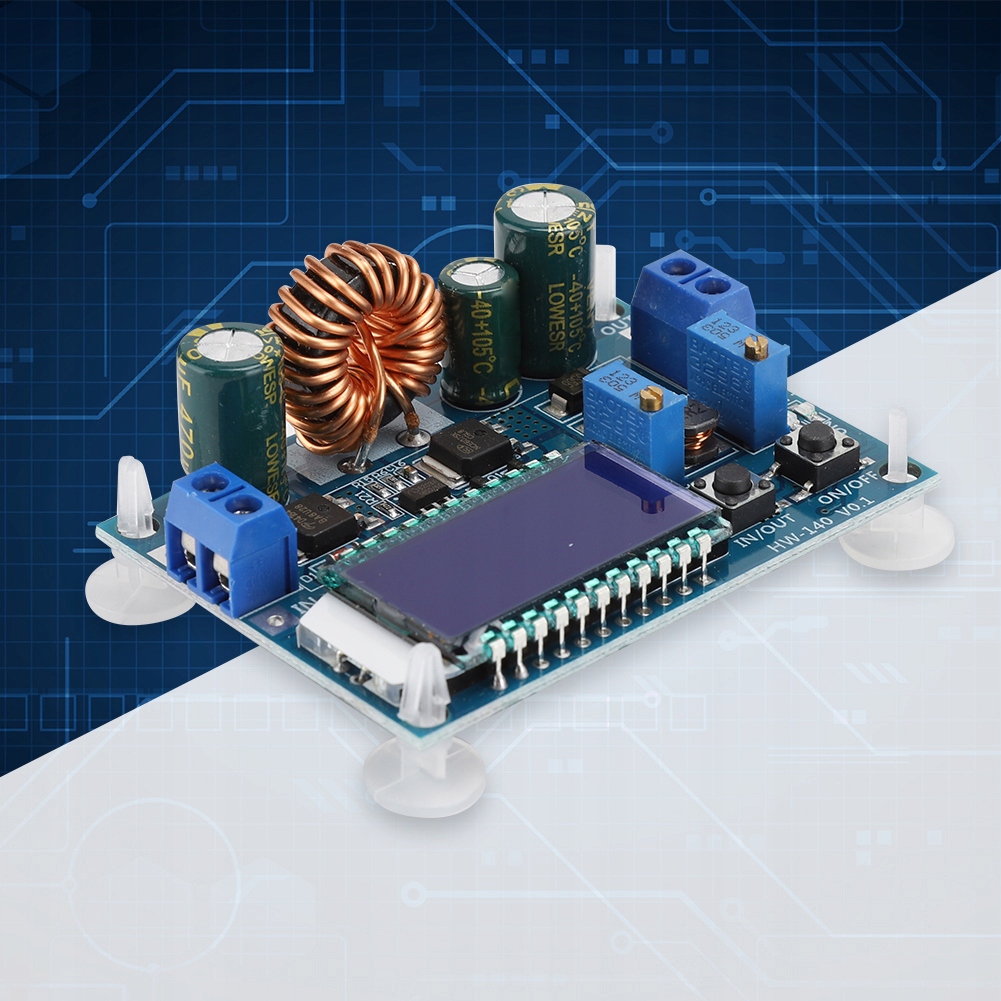

Модуль регулируемого регулятора повышающего напряжения HW-140

Funkcja:

1. Wyświetlacz LCD może wyświetlać napięcie wejściowe, napięcie wyjściowe, prąd wyjściowy i moc wyjściową.

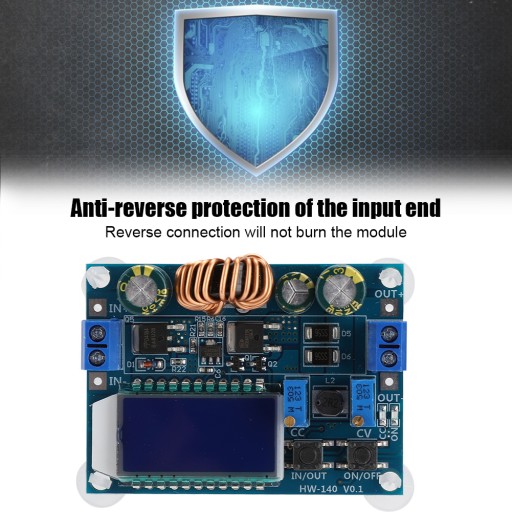

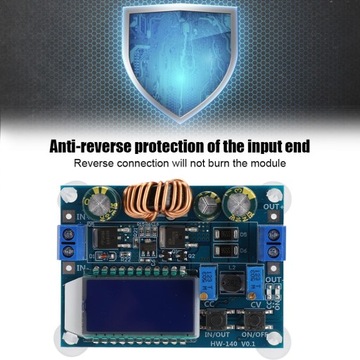

2. Zabezpieczenie przeciwodwrotne końca wejściowego, odwrotne podłączenie nie spowoduje spalenia modułu.

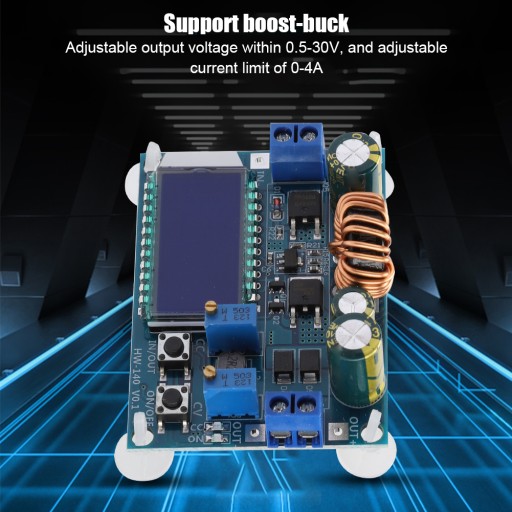

3. Wsparcie boost-buck, regulowane napięcie wyjściowe w zakresie 0,5-30 V i regulowany limit prądu 0-4A.

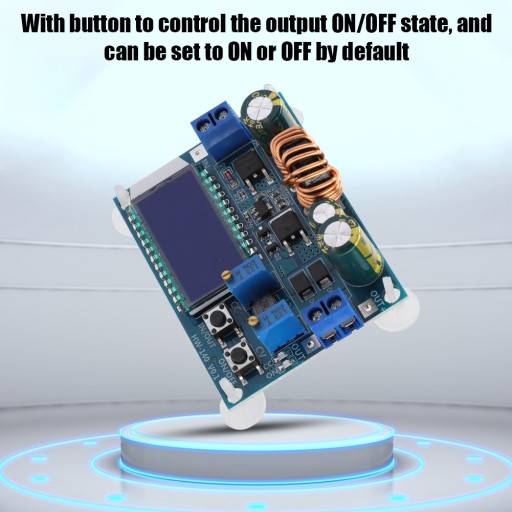

4. Z przyciskiem do sterowania stanem WŁ./WYŁ. wyjścia. Domyślnie można go ustawić na WŁ. lub WYŁ.

5. Zastosuj układ boost-buck jako główny kontroler, z zewnętrzną lampą MOS 60 V 75 A jako rurką przełączającą.

6. Do prostowania używa się podwójnego napięcia 60 V 5 A SS56 Schottky’ego, a wartość napięcia wytrzymywanego 60 V jest lepsza od niedojrzałego rozwiązania XL6009/LM2577 dostępnego na rynku.

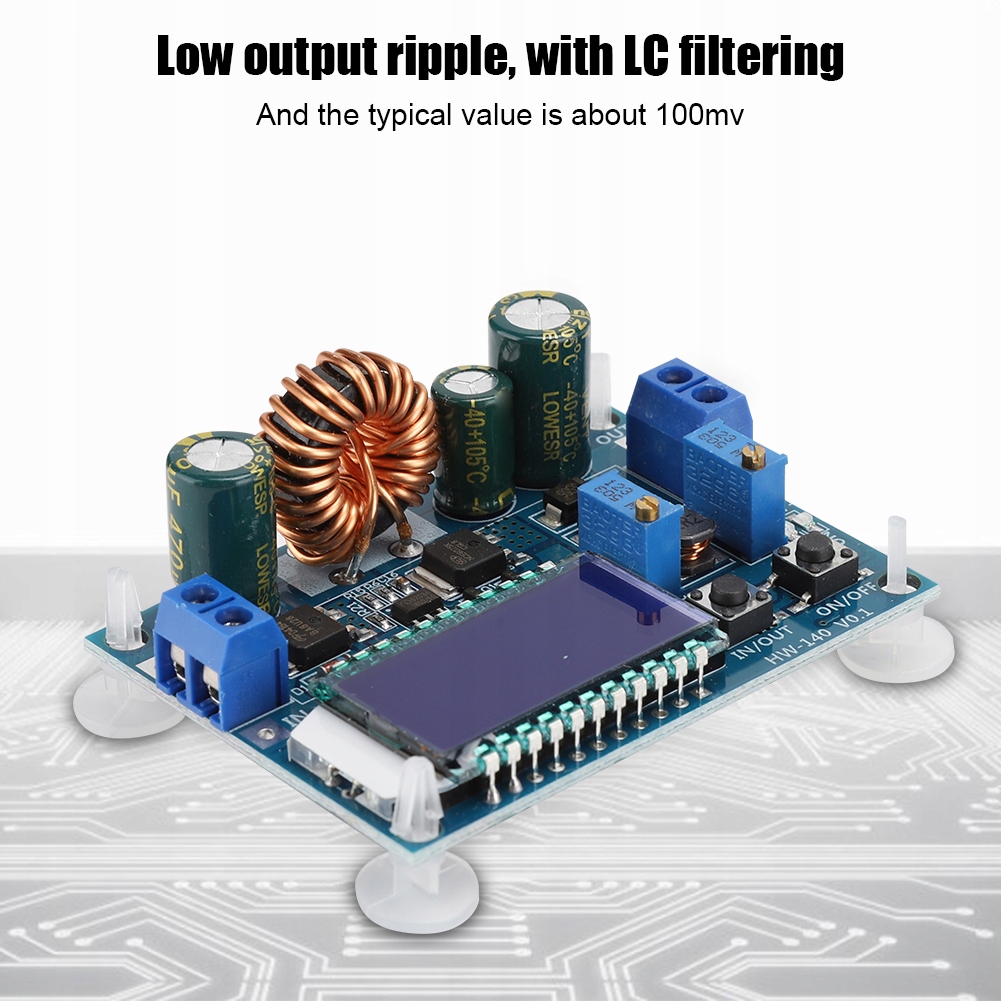

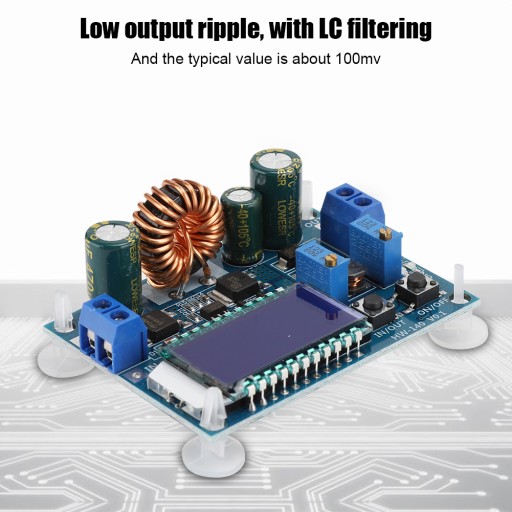

7. Niskie tętnienie wyjściowe z filtrem LC, typowa wartość wynosi około 100 mv.

Specyfikacja:

• Typ artykułu: moduł
• Napięcie wejściowe: 5,5–30 V (gdy napięcie wejściowe wynosi 5 V, można również zastosować funkcję boost-buck, ale pomiar napięcia i prądu nie jest dokładny; poniżej 4,7 V, zabezpieczenie podnapięciowe)
• Napięcie wyjściowe: 0,5-30 V
• Prąd wyjściowy: Pracuj stabilnie przy 3A przez długi czas i może osiągnąć 4A przy zwiększonym rozpraszaniu ciepła
• Moc wyjściowa: Naturalne odprowadzanie ciepła dla 35 W, ulepszone odprowadzanie ciepła dla 50 W
• Rozdzielczość wyświetlacza napięcia: 0,01 V
• Aktualna rozdzielczość wyświetlacza: 0,002A
• Współczynnik konwersji: około 88%

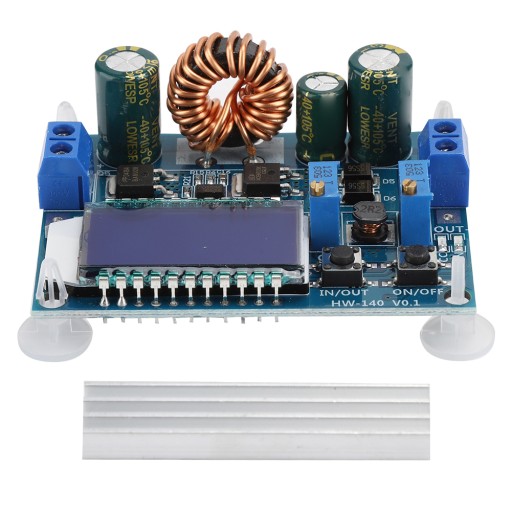

Lista pakietów:

• 1 x moduł
• 1 x żebro chłodzące
