Генератор сигналов JDS6600-60M

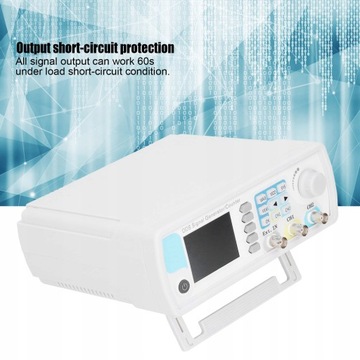

Funkcja:1. Z zabezpieczeniem przed zwarciem wyjścia, wszystkie wyjścia sygnałowe mogą działać przez 60 s w warunkach zwarcia obciążenia.

2. Prosty panel operacyjny, prosta i intuicyjna obsługa. Niezależny przełącznik sterujący dla łatwej kontroli.

3. Jest to świetny instrument do inżynierii elektronicznej, laboratoriów, linii produkcyjnych, nauczania i badań naukowych.

4. Wysoka niezawodność, układ scalony na dużą skalę, technologia montażu powierzchniowego, wysoka niezawodność, długa żywotność.

5. Klawisze skrótów wykonane z materiału silikonowego nie tylko znacznie upraszczają czynności operacyjne, ale także zapewniają wygodę.

6. Wysokiej jakości ognioodporna obudowa, ze wspornikiem z tyłu, po wzniesieniu wspornika wygodniej jest obsługiwać i przeglądać dane.

7. Wysoka dokładność, podwójne kanały o równej wydajności, płynnie regulowana różnica faz.

. JDS6600-60M Generator sygnału przebiegów

. JDS6600-60M Generator sygnału przebiegów

Specyfikacja:Stan: 100% nowy

Typ artykułu: generator sygnału

Materiał: ABS silikon

Kolor: jak pokazano na rysunku

Model: JDS6600-60M

Charakterystyka częstotliwości:

Zakres częstotliwości fali sinusoidalnej: 0-60 MHz

Zakres częstotliwości fali prostokątnej: 0-25 MHz

Zakres częstotliwości fali trójkątnej: 0-25 MHz

Zakres częstotliwości fali impulsowej: 0 ~ 6 MHz

Zakres częstotliwości fali cyfrowej TTL: 0 ~ 6 MHz

Zakres częstotliwości arbitralnej fali: 0 ~ 6 MHz

Zakres regulacji szerokości impulsu: 25nS-4000S

Czas narastania fali prostokątnej: ≤10ns

Minimalna rozdzielczość częstotliwości: 0,01 μHz (0,00000001)

Dokładność częstotliwości: ±20 ppm

Stabilność częstotliwości: ±1 ppm/3 godziny

Charakterystyka kształtu fali:

Typy przebiegów: fala sinusoidalna, fala prostokątna, fala impulsowa (regulowany cykl pracy, szerokość impulsu i czas cyklu można dokładnie regulować), fala trójkątna, częściowa fala sinusoidalna, fala CMOS, poziom prądu stałego (ustaw amplitudę prądu stałego, dostosowując przesunięcie), półfala, pełna fala, dodatnia fala schodkowa, odwrotna fala schodkowa, fala szumu, wykładniczy wzrost, wykładniczy spadek, fala multisonic, impuls sinc, impuls Lorenza i 60 przebiegów zdefiniowanych przez użytkownika.

Długość fali: 2048 punktów

Częstotliwość próbkowania kształtu fali: 266MSa/s

Rozdzielczość pionowa przebiegu: 14 bitów

Sinusoida:

Tłumienie harmonicznych: 245dBc (całkowite zniekształcenie harmoniczne: fala prostokątna i fala pulsacyjna: przeregulowanie ≤5%

Zakres regulacji cyklu pracy fali impulsowej: 0,1% ~ 99,9%

Zakres regulacji cyklu pracy częściowej fali sinusoidalnej: 0,1%-99,9%

Liniowość fali piłokształtnej: ≥98% (0,01 Hz ~ 10 kHz)

Charakterystyka wyjściowa:

Rozdzielczość amplitudy: 1mV

Stabilność amplitudy: ±0,5%/5 godzin

Płaskość amplitudy: ± 5% (10 MHz)

Wyjście fali:

Impedancja wyjściowa: 50Ω ± 10% (typowo)

Zabezpieczenie: Wszystkie zaciski wyjściowe sygnału mogą pracować w ciągu 60 w warunkach zwarcia obciążenia

Przesunięcie prądu stałego:

Zakres regulacji przesunięcia: przesunięcie ≤10-amplituda/2

Rozdzielczość offsetu: 0,01 V

Charakterystyka fazowa:

Zakres regulacji fazy: 0 ~ 359,9°

Rozdzielczość fazowa: 0,1°

Wyjście TTL/CMOS:

Niski poziom: wysoki poziom: 1 V ~ 10 V

Czas narastania/opadania poziomu: Funkcja pomiaru zewnętrznego:

Funkcja licznika częstotliwości:

Zakres pomiaru częstotliwości: 1 Hz ~ 100 MHz

Dokładność pomiaru: ciągła regulacja czasu bramki 0,01S ~ 10s

Funkcja licznika:

Zakres zliczania: 0-4294967295

Tryb sprzęgania: tryby sprzężenia DC i AC

Metoda liczenia: ręczna

Zakres napięcia sygnału wejściowego: 2Vpp ~ 20Vpp

Pomiar szerokości impulsu: rozdzielczość 0,01us, maksymalnie mierzalne 20s

Pomiar okresu: rozdzielczość 0,01us, maksymalnie mierzalne 20s

Funkcja skanowania:

Kanał skanowania: CH1 lub CH2

Typ skanowania częstotliwości: skanowanie liniowe, skanowanie logarytmiczne

Czas skanowania: 0,1 s ~ 999,9 s

Zakres ustawień: arbitralnie ustawiony między punktem początkowym (0,01 Hz) a maksymalną częstotliwością wyjściową odpowiedniego modelu w punkcie końcowym

Kierunek skanowania: do przodu, do tyłu i tam iz powrotem

Funkcja wyzwalania:

Liczba impulsów: 1-1048575

Tryb wyzwalania: wyzwalacz ręczny, wyzwalacz CH2, wyzwalacz zewnętrzny (AC), wyzwalacz zewnętrzny (DC)

Ogólne dane techniczne:

Typ wyświetlacza: Kolorowy wyświetlacz LCD TFT o przekątnej 2,4 cala

Przechowywanie i ładowanie:

Ilość: 100 grup

Lokalizacja: od 00 do 99 (domyślny parametr lokalizacji przechowywania 00 jest wywoływany po włączeniu urządzenia)

Przebieg arbitralny: Ilość: 60 grup od 1 do 60 (domyślnie 15 grup przy uruchamianiu)

interfejs:

Tryb interfejsu: Używanie interfejsu USB do interfejsu szeregowego

Interfejs rozszerzeń: port szeregowy z trybem poziomu TTL, wygodny dla użytkowników do opracowania

Szybkość komunikacji: przy użyciu standardowego 115200bps

Protokół komunikacyjny: w trybie wiersza poleceń protokół jest otwarty

Napięcie:

Wejście: AC100-240V (50/60Hz)

Wyjście: DC5V ± 0,5V

Warunki środowiskowe Temperatura: 0-40 ℃ Wilgotność:

. JDS6600-60M Generator sygnału przebiegów

. JDS6600-60M Generator sygnału przebiegów

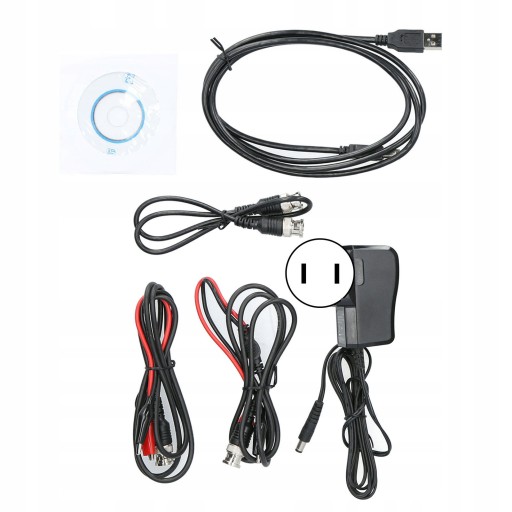

Lista pakietów:1 x generator sygnału

1 x zasilacz

1 kabel USB

2 x kabel połączeniowy sygnału

1 x instrukcja w języku angielskim

1 płyta CD

1 kabel BNC
