FY6900 Sinus 0-30 МГц 2,4-дюймовый TFT-экран

Funkcja:

1. Interfejs wyświetlacza wykorzystuje kolorowy wyświetlacz LCD TFT o przekątnej 2,4 cala, dzięki czemu obsługa jest bardziej intuicyjna i wygodna.

2. Przyrząd WYKORZYSTUJE technologię bezpośredniego cyfrowego syntezatora częstotliwości (DDS), aby zapewnić stabilne, dokładne, czyste sygnały o niskim poziomie zniekształceń.

3. Bogate skróty klawiaturowe i graficzny interfejs użytkownika upraszczają każdą operację, są łatwe w obsłudze.

4. Technologia montażu powierzchniowego może poprawić odporność na zakłócenia i żywotność.

5. Przyrząd WYKORZYSTUJE 14-bitowy układ konwersji cyfrowo-analogowej o wysokiej rozdzielczości (błąd kwantyzacji wyjściowej 5 Vpp mniejszy niż 1 mV), częstotliwość próbkowania 250MSa/s i rozdzielczość pionową 14 bitów.

Specyfikacja:

• Cechy:

1. Interfejs wyświetlacza wykorzystuje kolorowy wyświetlacz LCD TFT o przekątnej 2,4 cala, dzięki czemu obsługa jest bardziej intuicyjna i wygodna.

2. Przyrząd WYKORZYSTUJE technologię bezpośredniego cyfrowego syntezatora częstotliwości (DDS), aby zapewnić stabilne, dokładne, czyste sygnały o niskim poziomie zniekształceń.

3. Bogate skróty klawiaturowe i graficzny interfejs użytkownika upraszczają każdą operację, są łatwe w obsłudze.

4. Technologia montażu powierzchniowego może poprawić odporność na zakłócenia i żywotność.

5. Przyrząd WYKORZYSTUJE 14-bitowy układ konwersji cyfrowo-analogowej o wysokiej rozdzielczości (błąd kwantyzacji wyjściowej 5 Vpp mniejszy niż 1 mV), częstotliwość próbkowania 250MSa/s i rozdzielczość pionową 14 bitów.

6. Różne typy modulacji: modulacja AM, FM, PM, ASK, FSK i PSK.

7. Funkcja skanowania: cztery właściwości skanowalnego sygnału, w tym częstotliwość, amplituda, przesunięcie i współczynnik wypełnienia; Posiada dwa rodzaje skanowania liniowego i logarytmicznego; Czas skanowania: 0,01 S-9999,99 S; Kierunki skanowania w górę, w dół i w obie strony.

8. Funkcja VCO (wyjście sterujące napięciem): może być realizowana za pomocą zewnętrznego sygnału wejściowego: częstotliwość sterowania napięciem, amplituda sterowania napięciem, przesunięcie sterowania napięciem, współczynnik wypełnienia sterowania napięciem i modulacja PWM.

9. Funkcja miernika częstotliwości 100M: może mierzyć częstotliwość, okres, szerokość impulsu i współczynnik wypełnienia. Obsługiwane częstotliwości to 100 MHz i min. Zachowanie częstotliwościowe: 0,01 Hz.

10. Funkcja licznika: dostępne są 2 tryby pomiaru sprzężenia, w tym sprzężenie DC i sprzężenie AC. Ten projekt może rozwiązać niedokładny problem sprzężenia prądu przemiennego.

11. Zabezpieczenie przed zwarciem wyjścia: w przypadku zwarcia obciążenia wszystkie kanały mogą pracować dłużej niż 60 sekund.

• Specyfikacja:
• Typ artykułu: Generator sygnału
• Materiał: tworzywo sztuczne
• Model: FY6900
• Parametr częstotliwości
• Zakres częstotliwości:
• Fala sinusoidalna: 0 Hz ~ 30 MHz
• Fala prostokątna: 0 Hz ~ 20 MHz
• Fala trójkątna: 0 Hz ~ 10 MHz
• Fala piłokształtna: 0 Hz ~ 10 MHz
• Zakres częstotliwości fal dowolnych: 0 ~ 10 MHz
• Zakres fal cyfrowych TTL / CMOS: 0 ~ 20 MHz
• Minimalna regulacja szerokości fali impulsowej: 20ns
• Hej. Rozdzielczość częstotliwości: 1 μHz (0,000001 Hz)
• Błąd częstotliwości: ( /-) 20 ppm
• Stabilność częstotliwości: ( /-) 1 ppm / 3 godziny
• Parametry przebiegu:
• Typy przebiegów: fala sinusoidalna / fala trójkątna / fala prostokątna / fala piłokształtna, fala impulsowa Lorentza i przebieg arbitralny.
• Nieulotna pamięć fal arbitralnych (64): możliwość przechowywania 64 przebiegów arbitralnych zdefiniowanych przez użytkownika
• Długość fali: 8192 punktów (4 tys. punktów) x 14 bitów
• Częstotliwość próbkowania: 250MSa/s
• Rozdzielczość pionowa: 14 bitów
• Sinusoida:
• System przybycia harmonicznych: ≥50dBc (
• Zniekształcenie:
• Kwadratowa fala
• Czas podnoszenia: ≤7ns (VPP
• Przekroczenie: ≤5%
• Zakres regulacji cyklu pracy: 0,1% ~ 99,9%
• Fala piłokształtna
• Liniowy: ≥98% (0,01 Hz ~ 10 kHz)
• Fala pulsacyjna
• Zakres regulacji szerokości impulsu: 10nS~1S
• Wyjście TTL
• Płaski czas narastania/opadania: ≤10ns
• Płaski zakres: > 3Vpp
• Fanout: > 8 obciążenia TTL
• Wyjście CMOS
• Niski poziom:
• Poziom wysoki: czas narastania/opadania poziomu 1V~12V: ≤18ns
• Parametry wyjściowe:
• Zakres amplitudy (od szczytu do szczytu):
• Częstotliwość ≤ 5 MHz: 1 mVpp-24Vpp
• Częstotliwość 5MHz10MHz > 20MHz: 1mVpp-5Vpp
• Rozdzielczość amplitudy: 1mV
• Stabilność amplitudy: ( /-) 0,5% / 5 godzin
• Płaskość amplitudy: ( /-) 5% (10 MHz)
• Wyjście przebiegu:
• Impedancja wyjściowa: 50 Ω ( /- 10%) (typowo)
• Ochrona: Wszystkie wyjścia sygnałowe mogą pracować powyżej 60 s w przypadku zwarcia obciążenia
• Przesunięcie prądu stałego:
• Zakres regulacji przesunięcia:
• Częstotliwość ≤ 20 MHz: ±10 V
• Częstotliwość > 20 MHz: ±2,5 V
• Rozdzielczość przesunięcia: 0,01 V
• Zakres regulacji fazy: 0~359,99°
• Rozdzielczość fazy: 0,01°
• Pomiar zewnętrzny:
• Zakres pomiaru częstotliwości: CZAS BRAMKI = 1S 1 Hz-60 MHz
• Zakres napięcia wejściowego: 2Vpp ~ 20Vpp
• Zakres zliczania: 0 ~ 4294967295
• Liczba: ręczna
• Pomiar regularny: rozdzielczość 20 ns, maksymalnie mierzalne 40 s
• Funkcja skanowania:
• Tryb skanowania: skanowanie liniowe, skanowanie logarytmiczne
• Skanowane obiekty: częstotliwość, amplituda, przesunięcie i cykl pracy
• Czas skanowania: 0,01 s-999,99 S/krok
• Zakres ustawień częstotliwości: punkt początkowy i końcowy można dowolnie ustawić
• Zakres przemiatania częstotliwości: określony przez ustawienia parametrów skanowania
• Ogólne parametry:
• Baran
• Ilość: 20
• Lokalizacja: M0~M20
• interfejs
• Tryb interfejsu: użyj interfejsu USB do interfejsu szeregowego
• Szybkość komunikacji: 115200bps
• Protokół: Używając wiersza poleceń, protokół jest powszechny
• zasilacz
• Zakres napięcia: AC 100 ~ 240 V
• Typ wyświetlacza: Kolorowy wyświetlacz TFT o przekątnej 2,4 cala
• Temperatura otoczenia: 0~40°C
• Wilgotność:
• Lista pakietów:

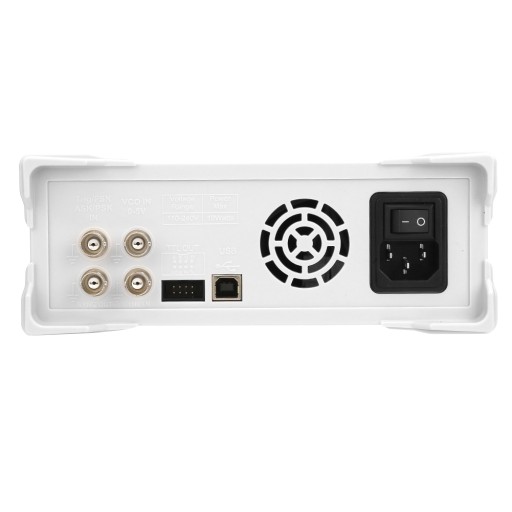

• 1 x generator sygnału

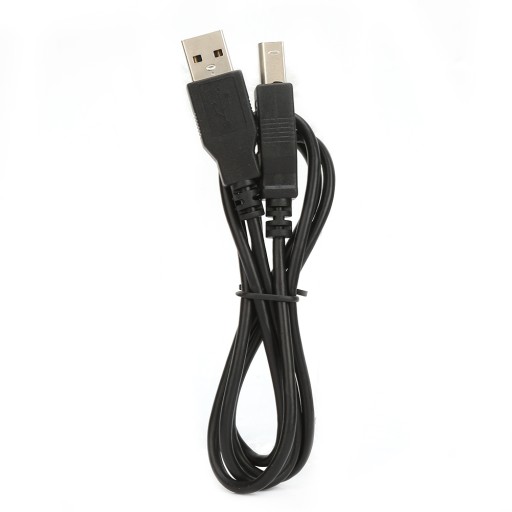

• 1 x kabel USB
• 1 x kabel zasilający

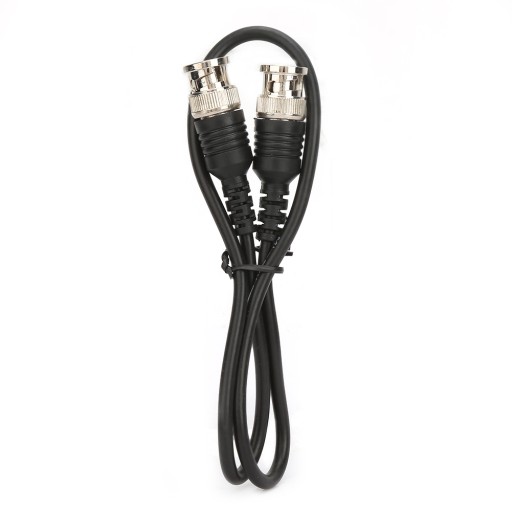

• 1 x kabel BNC-BNC
• 2 x kabel z klipsem BNC
