ИСТОЧНИК ПИТАНИЯ ИМПУЛЬСНЫЙ ПОСТОЯННОГО НАПРЯЖЕНИЯ ДЛЯ СВЕТОДИОДНЫХ ЛЕНТ 12В 100ВТ PFC POS POWER

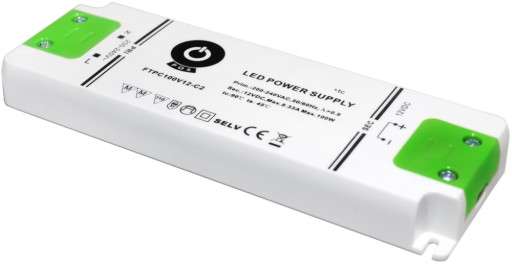

FTPC100V12-C2 Zasilacz stałonapięciowy LED POS POWER

Najważniejsze cechy:

• Zasilacz stałonapięciowy
• Uniwersalny zakres wartości napięcia wejściowego
• Zabezpieczenia: Zwarciowe / Nadprądowe / Termiczne / Nadnapięciowe
• Chłodzenie swobodnym obiegiem powietrza
• Zgodność z międzynarodowymi normami oświetleniowymi
• Wbudowany aktywny układ korekcji współczynnika mocy PFC
• II klasa ochronności

Specyfikacja techniczna:

• Model: FTPC100V12-C2
• Producent: POS POWER

WYJŚCIE

• Napięcie znamionowe: 12 V
• Prąd znamionowy: 8,33 A
• Zakres prądu: 0 ÷ 8,33 A
• Moc znamionowa: 100,0 W
• Stabilizacja Uwy w zależności od zmian Uwe: ± 1%
• Stabilizacja Uwy w zależności od zmian Iwy: ± 2%
• Tolerancja napięcia [2]: ± 5%
• Tętnienia i szumy (max.) [3]: 150mVP-P
• Czas ustalania, narastania, podtrzymania [4]: 500ms, 30ms, 15ms

WEJŚCIE

• Zakres wartości napięcia: 180 ÷ 264 V AC
• Zakres częstotliwości napięcia: 50 ÷ 60 Hz
• Współczynnik mocy (typ.): PF > 0,9 / 230 V AC pod pełnym obciążeniem
• Sprawność (typ.): 90%
• Prąd AC (typ.): 0,5 A / 230 V AC
• Prąd rozruchowy (maks.): 75 A / 230 V AC (25°C)
• Pobór prądu w stanie bez obciążenia (maks.): 0,21 W

ZABEZPIECZENIA

• Naprądowe: Zakres: 110-140% mocy znamionowej, Typ: naprzemienne zał./odł. napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
• Zwarciowe: Typ: naprzemienne zał./odł. napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
• Nadnapięciowe: Typ: odcięcie napięcia wyjściowego. Powrót do normalnej pracy po odłączeniu oraz ponowym załączeniu napięcia wejściowego.
• Termiczne: Typ: odcięcie napięcia wyjściowego. Powrót do normalnej pracy po obniżeniu temperatury, odłączeniu oraz ponowym załączeniu napięcia wejściowego.

PARAMETRY ŚRODOWISKOWE

• Temperatura pracy: -20~+45°C (patrz. charakterystyka obciążalności w zależności od temperatury otoczenia)
• Wilgotność względna w czasie pracy: 45~85% RH (bez kondensacji)

WYMIARY I WAGA

• Waga (kg): 0,45
• Wymiary długość x szerokość x wysokość (mm): 164 × 56,4 × 16,8

NORMY BEZPIECZEŃSTWA I KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ

• Normy bezpieczeństwa: Zgodność z EN 61347-1, EN 61347-2-13
• Wytrzymałość izolacji: WE/WY: 5.3kVDC/1min
• Rezystancja izolacji: WE/WY: 50MΩ/500VDC/25°C/70%
• Normy emisji EMC: Zgodność z EN55015
• Normy odporności EMC: Zgodność EN61547; EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55024
• Prąd harmonicznych: Zgodność z EN61000-3-3; EN61000-3-2 klasa C (dla 100% obciążenia)

1. Podane parametry (jeśli nie zaznaczono inaczej) zmierzono dla napięcia zasilania 230 V AC, obciążenia znamionowego w temperaturze otoczenia 25°C.
2. Tolerancja wyraża maksymalną rozbieżność napięcia wyjściowego, uwzględniając zmiany przy załączaniu, w zależności od zmian napięcia wejściowego oraz w zależności od zmian prądu obciążenia.
3. Tętnienia i szumy zmierzono dla pasma 20 MHz, używając skręconych przewodów pomiarowych oraz kondensatorów 0.1μF i 47μF połączonych ze sobą równolegle.
4. Czas ustalania i narastania mierzony jest w zakresie 10 ÷ 90% znamionowego napięcia wyjściowego.
5. Zasilacz spełnia normy bezpieczeństwa oraz kompatybilności elektromagnetycznej. W przypadku instalacji zasilacza w finalnym urządzeniu jako podzespół, należy ponownie wykonać badania celem weryfikacji spełnienia norm dla całego układu
