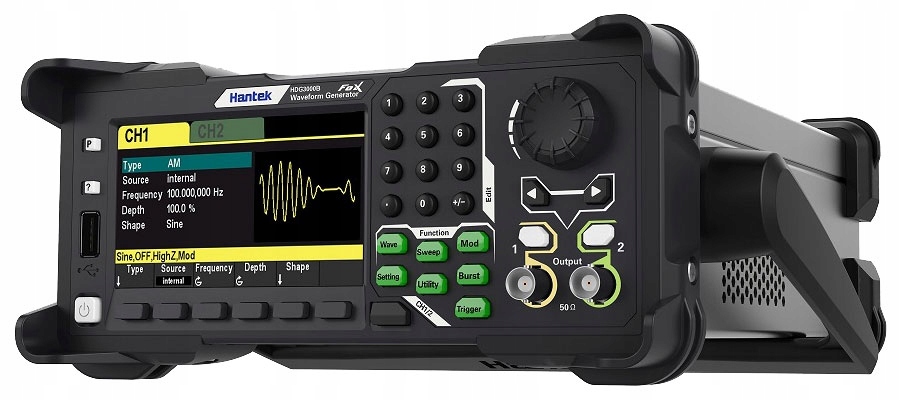

Функциональный генератор HDG3042B 2 x 40 МГц

HDG3042B generator funkcyjny 2 x 40MHz

HDG3000B to seria dwukanałowych generatorów funkcyjnych działających w oparciu o bezpośrednią syntezę częstotliwości DDS. Dzięki temu mamy generator funkcyjny z dwoma niezależnymi kanałami wyjściowymi CH1 i CH2. Generatory HDG3000B charakteryzują się dobrymi parametrami wyjściowymi i funkcjonalnością oferowaną w bardzo atrakcyjnej cenie. Jak przystało na generator funkcyjny umożliwia on generację podstawowych przebiegów takich jak: sinusoidalny, prostokątny, trójkątny, piłokształtny,  i przebieg arbitralny. Dodatkowo generator umożliwia modulację częstotliwości FM lub amplitudową AM przebiegu wyjściowego, a takżę  PM, ASK, FSK i PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK i PWM. Przebieg arbitralny jest to taki przebieg który sami możemy zdefiniować - narysować. Dwa niezależne wyjścia generatora umożliwiają nam przykładowo generację na wyjściu CH1 przebiegu sinusoidy o częstotliwości 1kHz i amplitudzie 5,55V. Natomiast w tym samym czasie na wyjściu CH2 możemy generować inny przebieg: np. prostokąt o częstotliwości 1,54MHz i amplitudzie 1,31V. Generator posiada funkcję przemiatania częstotliwości (z ang. SWEEP): czyli ustawiamy fd częstotliwość dolną i fg częstotliwość górną. Generator HDG3000B w zdefiniowanym czasie będzie przemiatał pomiędzy ustawionymi dwoma wartościami częstotliwości fd i fg w określonym przez użytkownika czasie w sposób liniowy lub logarytmiczny. Generatory z serii HDG3000 posiadają dodatkowo wbudowany licznik i miernik częstotliwości 80MHz. Wbudowany interfejs komunikacyjny USB w generatorze funkcyjnym i oprogramowanie PC dla systemu WIN pozwalają na sterowanie jego pracą zwiększając tylko komfort pracy.

Dzięki kolorowemu wyświetlaczowi wszystkie zadane parametry wyjściowe są widoczne na ekranie generatora. Obsługa i sterowanie funkcjami generatorów z serii HDG3000B hantek jest bardzo proste i intuicyjne.

HDG3000B ustawia generator przebiegów arbitralnych, generator impulsów, generator funkcyjny, generator harmonicznych, miernik częstotliwości 5 funkcji w jednym. Wykorzystuje technologię DDS (Direct Digital Synthesizer) i może generować stabilny, czysty i pozbawiony zniekształceń sygnał wyjściowy. Humanizowany interfejs i układ klawiatury zapewniają użytkownikom niezwykłe wrażenia. Bogate interfejsy konfiguracyjne umożliwiają łatwe sterowanie komputerem instrumentu, co zapewnia użytkownikom więcej rozwiązań pomiarowych.

dane techniczne:

• generator funkcyjny HDG3042B 40MHz produkcji Hantek
• dwukanałowy generator funkcyjny

  ► generacja przebiegów w oparciu o cyfrową syntezę częstotliwości DDS

• kanał CH1 i CH2 mogą generować niezależne przebiegi elektryczne

  ► możliwość zdefiniowania przesunięcia fazowego pomiędzy CH1 i CH2

  CH1 - wyjście analogowe kanału 1 - front panel przedni

  CH2 - wyjście analogowe kanału 2 - front panel przedni

  CH1/FSK/Trig/Sync/Ext - panel tylny

  CH1/FSK/Trig/Sync/Ext - panel tylny

  10MHz In/Out - panel tylny

  Counter 0~3,3V - wejście licznika częstotliwości - panel tylny

• długość pamięci przebiegu: 2Mpkt punktów = 2 miliony punktów
• próbkowanie: 300MSa/s
• rozdzielczość pionowa: 16bit
• sterowanie funkcjami, parametrami, stawami generatora

  ► ADJ - cyfrowy impulsator do regulacji parametrów, funkcji

  ► klawiatura numeryczna

  ► klawisze funkcyjne

• generator wyposażony w duży kolorowy wyświetlacz LCD TFT

• przekątna ekranu 4,3cala
• zakres generacji przebiegu sinusoidalnego: 0 do 40MHz

  ► regulacja częstotliwości z rozdzielczością (skokiem): 0,000001Hz = 1μHz

• generowane przebiegi: przebiegi: sinusoida, przebieg prostokątny, trójkątny przebieg, impulsy Lorentza, szum biały Gaussa,
• ponad 160 rodzajów dowolnych sygnałów, takich jak wykładniczy wzrost, wykładniczy spadek, sygnał EKG, Gaussian, wektor półdodatni, Lorentz, dwutonowa wieloczęstotliwość, napięcie prądu stałego itp
• modulowane - modulacja sygnału wyjściowego

  ► bogata funkcja modulacji, obsługa AM, DSB-AM, FM, PM, ASK, FSK i PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK i PWM itp

• zakres regulacji amplitudy wyjściowej: od 2mVpp do 20Vpp

  ► Vpp = peak-peak wartość między-szczytowa

  ► rozdzielczość regulacji amplitudy: 1mV

• regulacja współczynnika wypełnienia: 0,1% do 99,9%
• trójkąt - regulacja nachylenia zboczy: przebieg piłokształtny
• funkcja przemiatania SWEEP

  ---> przemiatanie częstotliwością

• wbudowany licznik częstotliwości i częstościomierz do 80MHz
• interfejsy komunikacyjne:

  ► USB Host

  ► USB Device

• obudowa z możliwością pracy w pozycji poziomej lub pod kątem

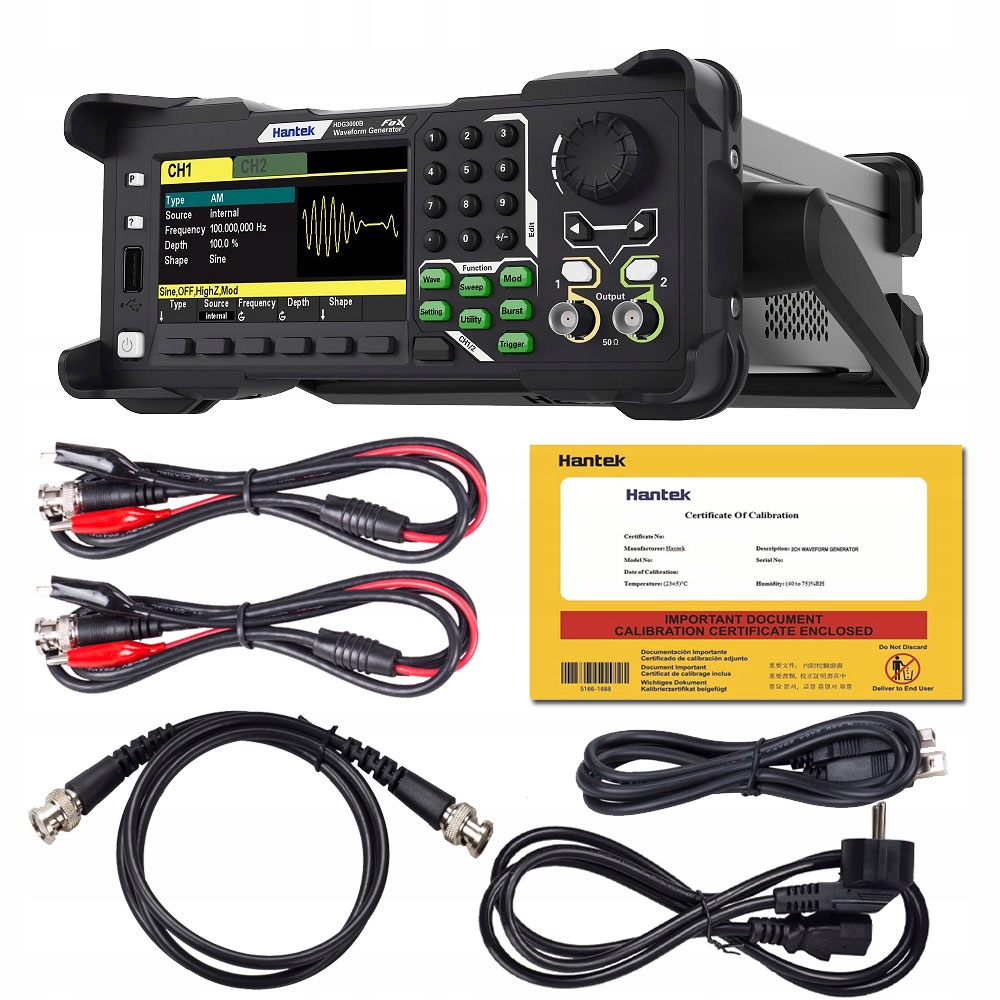

zestaw zawiera:

• generator funkcyjny HDG3042B
• fabryczne świadectwo kalibracji sprawdzenia
• przewód BNC
• przewód BNC-krokodyl x2szt.
• przewód zasilający
• przewód USB
• oryginalny karton

wybrane funkcje programowalnych generatorów funkcyjnych HDG3000C produkcji Hantek Qingdao

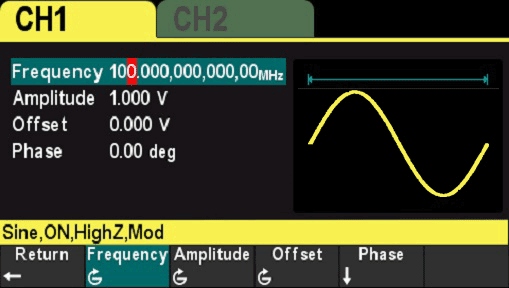

Generacja przebiegu sinusoidalnego 40MHz

dla przebiegu sinusoidalnego:

► zakres regulacji częstotliwości: 1μHz ~ 40 MHz

► regulowane przesunięcie: ±5V offset

► regulowana faza: 0° ~ 360°

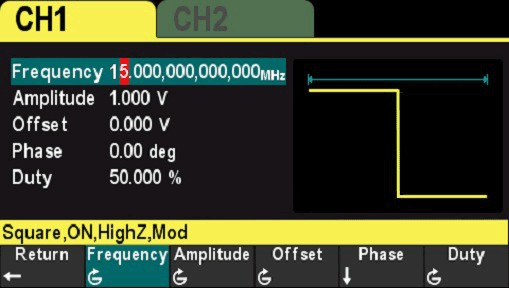

Generacja przebiegu prostokątnego 15MHz

dla przebiegu prostokątnego:

► zakres regulacji częstotliwości: 1μHz ~ 15MHz

► regulowane przesunięcie: ±5V offset

► regulowana faza: 0° ~ 360°

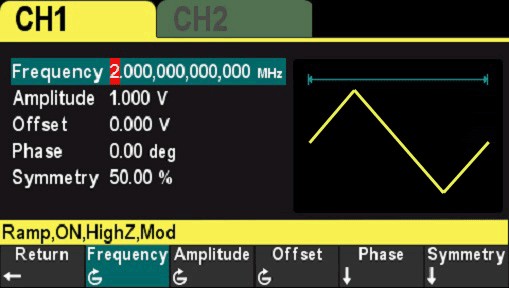

Generacja przebiegu trójkątnego 2MHz

dla przebiegu trójkatnego:

► zakres regulacji częstotliwości: 1μHz ~ 2MHz

► regulowane przesunięcie: ±5V offset

► regulowana faza: 0° ~ 360°

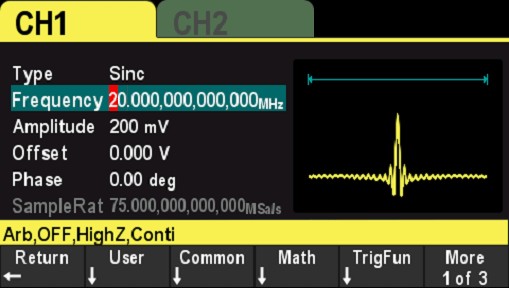

160 przebiegów arbitralnych

narost expotencjalny, opadanie eksponencjalne, sygnał EKG, Gauss, półwektor, Lorentz, wieloczęstotliwościowy dwutonowy, napięcie prądu stałego i inne ponad 160 rodzajów dowolnych sygnałów.

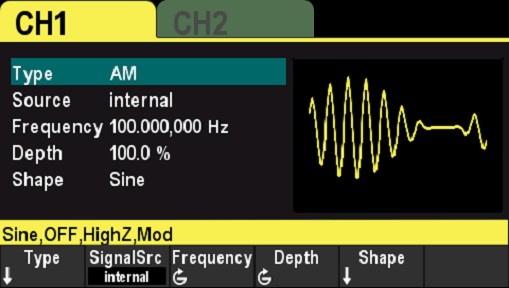

modulacja przebiegów wyjściowych

bogate funkcje modulacji, obsługa AM, DSB-AM, FM, PM, ASK, FSK i PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK i PWM itp.

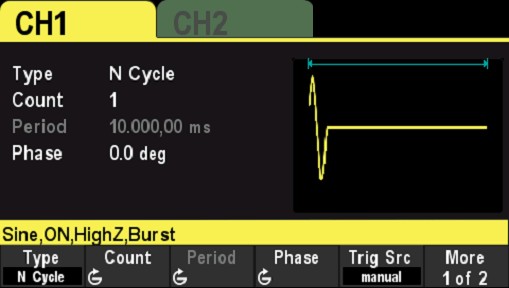

Burst - paczki przebiegów wyjściowych

Obsługa kontroli wyjścia impulsowego za pomocą wewnętrznych, ręcznych lub zewnętrznych źródeł wyzwalania. Obsługiwane są trzy typy impulsów, w tym wielocykl, cykl nieskończony i bramkowany.

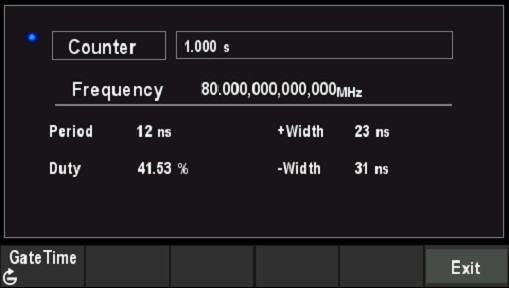

wbudowany miernik częstotliwości 40MHz

Przyrząd może mierzyć częstotliwość, okres, cykl pracy, szerokość impulsu dodatniego i ujemnego oraz inne parametry zewnętrznego sygnału wejściowego

porównanie parametrów technicznych generatorów funkcyjnych z serii HDG3000C Hantek:
