Интеллектуальный контроллер скорости двигателя постоянного тока с ШИМ-дисплеем

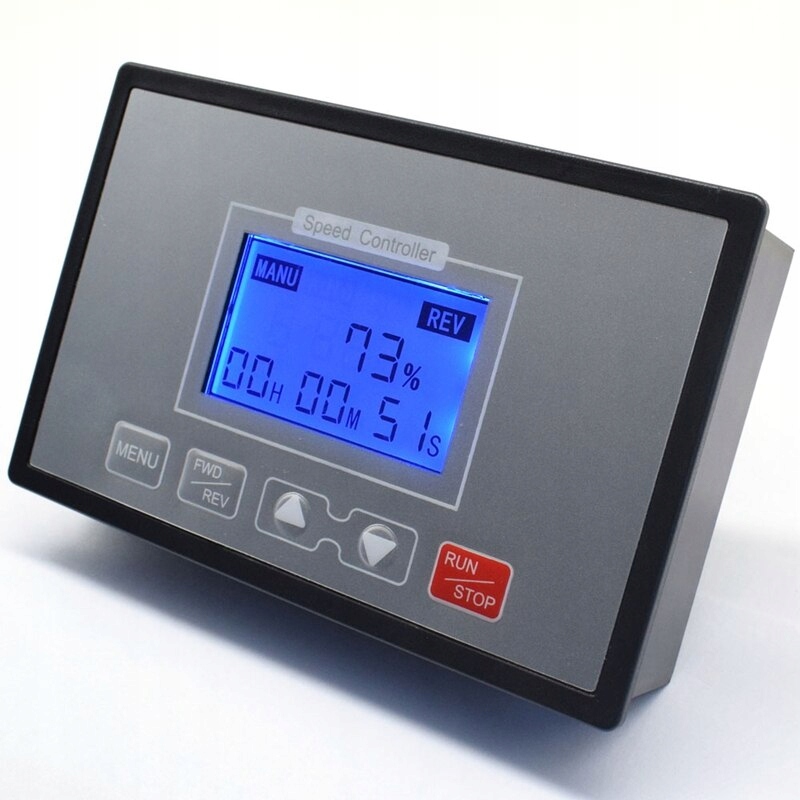

PWM regulator obrotów silnika DC LCD inteligentny wyświetlacz cyfrowy 0-100% regulowany 60A czas odwracalny pilot 10V-55V PWM regulator obrotów silnika Cechy produktu Inteligentny ekran LCD z podświetleniem może wyświetlać czas pracy, procent prędkości obrotu, tryb bieżący, obrót do przodu i stan obrotu wstecznego Wyposażony w pilota bezprzewodowego Dostępne wiele trybów granicznych Może ustawić wolny start i wolny czas zatrzymania Można ustawić górne i dolne ograniczenia prędkości obrotowej Całkowity czas pracy można ustawić tak, aby zatrzymał się w wyznaczonym czasie Obsługa oddzielnej regulacji prędkości obrotu do przodu i prędkości obrotu wstecznego Istnieją dwa tryby: ręczny i automatyczny. Tryb automatyczny jest opcjonalny. W pełni automatyczny obrót do przodu i do tyłu następuje w ustalonym czasie Dotknięcie przełącznika w celu przełączenia dodatniego i ujemnego przyspieszenia i opóźnienia zwiększania rozwiązuje problem, że tradycyjny potencjometr jest łatwy do złamania

Uwaga: Otrzymany produkt nie posiada tylnej osłony, jak pokazano na rysunku, Jeśli nie jesteś zadowolony z zaleceń dotyczących projektu urządzenia, nie składaj zamówienia na to urządzenie Parametry produktu Nazwa produktu: Inteligentny regulator silnika Napięcie wejściowe: DC10-55V (napięcie specyficzne jest równe napięciu znamionowemu silnika) Napięcie wyjściowe: liniowe pod obciążeniem Prąd natychmiastowy: 60A Prąd ciągły: w ciągu 40A Obrót do przodu i do tyłu: wspierany Pilot bezprzewodowy: Tak Czas: Tak Funkcja ograniczenia: Tak Powolny start i wolny stop: ustawialny Cyfrowy wyświetlacz prędkości obrotowej: 0-100 metr procentowy Typ regulacji prędkości: aktualne regulacje Tryb regulacji prędkości: wzrost - Zakres regulacji prędkości: 0-100% Częstotliwość sterowania: 15KHZ Typ okablowania: bloki zaciskowe typu ogrodzenia Silnik wsparcia: silnik szczotkowy Rozmiar modułu: długość i szerokość Wysokość 148mm,95mm,36mm Waga netto produktu: 255 g Otwór panelu: długość i szerokość 142mm do 88mm Metoda instalacji: wbudowana Uwaga: Wejście musi być podzielone na dodatnie i ujemne napięcie wejściowe równe napięciu znamionowemu silnika (w ramach 10-55V) Na przykład napięcie znamionowe silnika to 12V, a napięcie wejściowe regulatora to 12V. Napięcie znamionowe silnika to 36V, a napięcie wejściowe regulatora to 36V. Wejście powyżej napięcia znamionowego (np. 220V) Wypalić się regulator

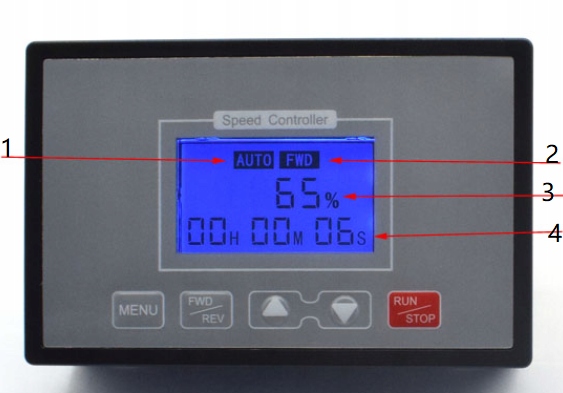

1. Tryb pełny automatyczny 2. Tryb obrotu do przodu 3. Procent prędkości obrotowej 4. Czas 5. Klawisze funkcyjne 6. Klucz do przodu/wstecz 7. Klucz akceleratora 8. Klucz spowalniania 9. Klawisz Start/Stop

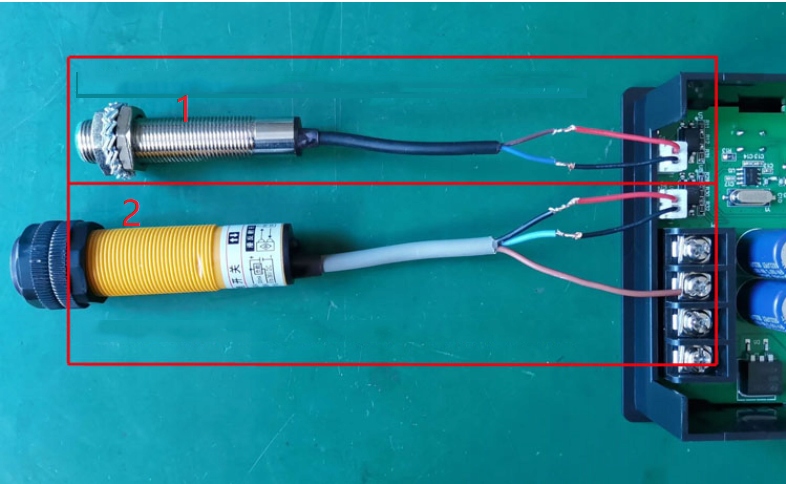

2-przewody i 3-przewodowe schematy okablowania granicznego obsługują normalnie otwarte przełączniki mechaniczne, przełączniki fotoelektryczne typu NPN, metalowe przełączniki zbliżeniowe i przełączniki magnetyczne Hall 1. Dwuprzewodowy normalnie otwarty przełącznik mechaniczny, dwuprzewodowy przełącznik indukcyjny NPN, dwuprzewodowy przełącznik magnetyczny NPN Hall 2. 3-przewodowy przełącznik fotoelektryczny NPN, 3-przewodowy metalowy przełącznik zbliżeniowy NPN, 3-przewodowy przełącznik magnetyczny Hall NPN

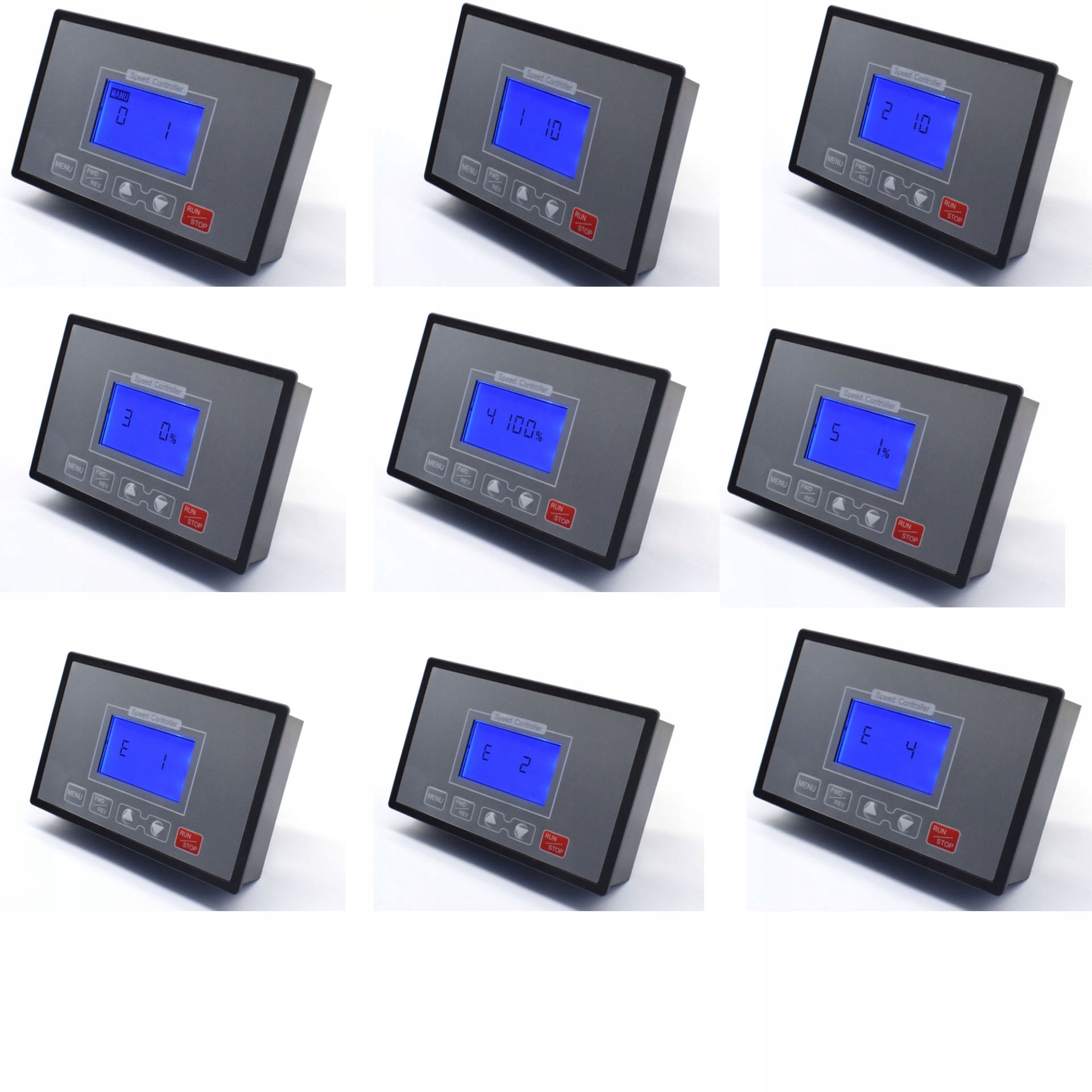

Naciśnij długo klawisz FWD/REV, aby wyłączyć i włączyć podświetlenie Aby odwrócić start, naciśnij klawisz FWD/REV, aby odwrócić start Ustawienia funkcji 0-1-2-3-4-5-6-7-8-9-E są następujące Funkcja wyboru trybu ręcznego i automatycznego 0:1 jest trybem ręcznym, 2 jest trybem automatycznym, a domyślnym jest tryb ręczny 1. Funkcja ustawienia wolnego czasu startu to 1:000.100. Czas od wolnego startu do prędkości 100% wynosi 0-10 sekund. Domyślne ustawienie to 1-sekunda. Funkcja ustawienia czasu wolnego zatrzymania: czas wolnego zatrzymania jest regulowany od 0 do 10 sekund, domyślnie z 1-sekundą. Funkcja ustawienia dolnego limitu prędkości to 3:000.080. Minimalna prędkość jest regulowana od 0 do 80% i jest mniejsza niż maksymalna wartość ustawienia prędkości. Domyślna wartość to 0. Funkcja ustawienia górnego limitu prędkości jest regulowana od 4:000 do 100% z maksymalną prędkością 0-100% i jest większa niż wartość ustawienia minimalnej prędkości. Domyślna wartość to 100%. Funkcja ustawienia wartości przyspieszenia i opóźnienia 5:001 002 005 010 015 025 Prędkość zmienia się o 1%, 2%, 5%, 10%, 15%, 20%, i 25% dla każdego naciśnięcia klawisza przyspieszenia i opóźnienia. Całkowita funkcja ustawienia czasu pracy silnika 6: 1:1 sekunda minimalna szafka 99 godziny 59 minuty 59 sekundy maksymalna wartość domyślna to 99 godziny 59 minuty 59 sekundy. Następujące funkcje 7.8.9. Ustawienie czasu w trybie pełnej automatyki Funkcja ustawienia czasu obrotu do przodu: 7:0 sekundy minimum,99 godziny maksymalne domyślne: 10 sekundy Funkcja ustawienia czasu zatrzymania: 8:0 sekundy, minimum -99 godziny, maksymalne domyślne to 10 sekundy Funkcja ustawienia czasu wstecznego: 9:0 sekundy minimum,99 godziny maksymalne domyślne: 10 sekundy Funkcja wyboru trybu granicznego E: E1 nieskończony bit Domyślny bit nieskończony E2 Naciśnij, aby uruchomić silnik i obróć go do przodu, aby obrócić go do dodatniej granicy. Silnik przestaje się obracać. Naciśnij, aby uruchomić i cofnąć E3 Naciśnij, aby uruchomić obrót silnika do przodu do przodu do przodu do przodu do odwrotnego obrotu silnika do odwrotnego ograniczenia obrotu silnika E4 Naciśnij, aby uruchomić obrót silnika do przodu i obrócić go do dodatniej pozycji granicznej.Silnik pracuje w cyklu obrotu wstecznego Wybór trybu ręcznego i automatycznego Naciśnij klawisz MENU 1, aby wyświetlić 0, aby wejść w tryb ręczny i w pełni automatyczny Wybierz 1 do trybu ręcznego 2 do trybu automatycznego Naciśnij klawisz plus lub minus, aby przełączyć i naciśnij RUN/STOP, aby zapisać i wyjść

Pakiet wyposażenia: 1*Regulator silnika 1*Zdalny sterownik 2*Przewód graniczny
