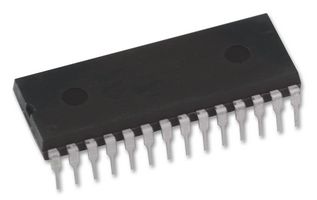

MCP23S17-E/SP Расширитель ввода/вывода SPI, 16 каналов

Ekspander I/0 SPI 16 bit MCP23S17-E/SP

Ekspander I/O, 16-bitowy, 10 MHz, Szeregowy, SPI, 1.8 V, 5.5 V, DIP

producent: MICROCHIP

MCP23X17 składa się z wielu 8-bitowych konfiguracji rejestru do wyboru wejścia, wyjścia i polaryzacji. Urządzenie główne systemu może uruchomić I/O zarówno jako wejścia lub wyjścia przez zapisywanie bitów konfiguracji wejścia/wyjścia (IODIRA/B). Dane każdego wejścia lub wyjścia są przechowywane w odpowiednim rejestrze wejścia lub wyjścia. Polaryzacja rejestru portu wejściowego może być odwracana z rejestrem inwersji polaryzacji.

• Kaskadowalność do 8 układów na jedną magistralę
• Ekspander 16-bitowego portu wejścia/wyjścia z wyjściem przerwaniowym
• Zdolność sink/source 25mA na wejście/wyjście
• Obsługuje prędkości zegara SPI do 10MHz
• Rejestr inwersji polaryzacji w celu skonfigurowania polaryzacji danych wejściowych portu
• Piny wyjściowe z konfigurowalnym przerwaniem
• Zewnętrzne wejście resetu
• Niski prąd czuwania: 1uA (max)

Zastosowania:

• Projektowanie i rozwój systemów wbudowanych, Automatyka i kontrola procesu
