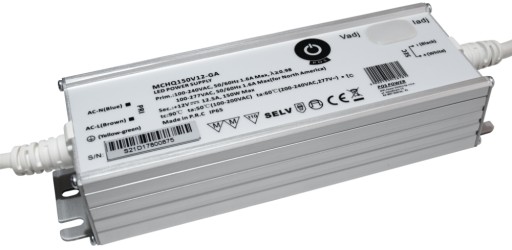

ZASILACZ STAŁONAPIĘCIOWY PRĄDOWY REGULOWANY LED 12V 150W PFC IP65 POS POWER

MCHQ150V12-GA Zasilacz stałonapięciowy / stałoprądowy LED POS POWER

Najważniejsze cechy:

• Zasilacz stałonapięciowy / stałoprądowy
• Uniwersalny zakres wartości napięcia wejściowego
• Wbudowany aktywny układ korekcji współczynnika PFC
• Zabezpieczenia: Zwarciowe / Nadprądowe / Termiczne / Nadnapięciowe
• Wysoka odporność na udary: 4kV – tryb różnicowy, 6kV – tryb wspólny
• Chłodzenie swobodnym obiegiem powietrza
• Stopień ochrony IP65
• Odpowiedni dla zastosowań w suchym, wilgotnym i mokrym środowisku

Specyfikacja techniczna:

• Model: MCHQ150V12-GA
• Producent: POS POWER

WYJŚCIE

• Napięcie znamionowe: 12 V
• Prąd znamionowy: 12,5 A
• Zakres regulacji napięcia – potencjometr Vadj: 10,5 ÷ 13,5 V dc
• Zakres regulacji prądu – potencjometr Iadj: 6,5 ÷ 12,5 A
• Minimalna wartośc napięcia (tryb stałoprądowy): 7,2 V
• Moc znamionowa: 150 W
• Stabilizacja Uwy w zależności od zmian Uwe: ± 1%
• Stabilizacja Uwy w zależności od zmian Iwy: ± 1%
• Tolerancja prądu: ± 5%
• Tętnienia napięcia (pk-pk): ± 2%
• Tętnienia prądu (pk-pk): ± 5%
• Czas ustalania, narastania: 300ms, 100ms / 230 V AC

WEJŚCIE

• Zakres wartości napięcia: 90 ÷ 305 V AC (patrz. Charakterystyka obciążalności w zależności od napięcia wejściowego)
• Zakres częstotliwości napięcia: 47 ÷ 63 Hz
• Prąd AC (maks.): 1,6 A / 110 V AC, 0,8 A / 230 V AC
• Prąd rozruchowy (maks.): 60 A / 230 V AC (25°C)
• Współczynnik mocy (typ.): PF > 0,97 / 230 V AC pod pełnym obciążeniem (patrz. Charakterystyka PF)
• Współczynnik zawartości harmonicznych (maks.): THD < 5% / 230 V AC pod pełnym obciążeniem (patrz. Charakterystyka THD)
• Sprawność (typ.): 92%
• Prąd upływu (maks.): 0,7mA / 230 V AC pod pełnym obciążeniem
• Pobór prądu w stanie bez obciążenia (maks.): 0,5 W

ZABEZPIECZENIA

• Naprądowe: Zakres: 110-160% mocy znamionowej

Typ: charakterystyka prostokątna (obniżanie napięcia dla stałego prądu przeciążenia) do 60% napięcia znamionowego następnie naprzemienne zał./odł. napięcia wyjściowego Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.

• Zwarciowe:

Typ: naprzemienne zał./odł. napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.

• Nadnapięciowe: Powyżej 150% napięcia wyjściowego

Typ: odcięcie napięcia wyjściowego. Powrót do normalnej pracy po odłączeniu oraz ponowym załączeniu napięcia wejściowego.

• Termiczne: Powyżej 110°C

Typ: odcięcie napięcia wyjściowego. Powrót do normalnej pracy po obniżeniu temperatury, odłączeniu oraz ponowym załączeniu napięcia wejściowego.

PARAMETRY ŚRODOWISKOWE

• Temperatura pracy: -40~+70°C (patrz. charakterystyka obciążalności w zależności od temperatury otoczenia)
• Wilgotność względna w czasie pracy: 10~90% RH (bez kondensacji)
• Stopień ochrony: IP65

WYMIARY I WAGA

• Waga (kg): 0,9
• Wymiary długość x szerokość x wysokość (mm): 193,6 × 63 × 38

NORMY BEZPIECZEŃSTWA I KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ

• Normy bezpieczeństwa: Zgodność z EN61347-1, EN61347-2-13 , EN 62493
• Wytrzymałość izolacji:

  WE/WY: 3200VAC / 5mA, 60s

  WE/GND: 1600VAC / 5mA, 60s

  WY/GND: 1000VAC / 5mA, 60s

• Rezystancja izolacji: WE/WY: ≥ 10MΩ / 500VDC
• Normy emisji EMC: Zgodność z EN55015
• Normy odporności EMC: Zgodność EN61547
• Prąd harmonicznych: Zgodność z EN61000-3-2, EN61000-3-3

1. Podane parametry (jeśli nie zaznaczono inaczej) zmierzono dla napięcia zasilania 230 V AC, obciążenia znamionowego w temperaturze otoczenia 25°C.
2. Zasilacz jest komponentem nieprzeznaczonym do montażu przez użytkownika końcowego. Zasilacz spełnia normy bezpieczeństwa oraz kompatybilności elektromagnetycznej jednakże dla finalnego urządzenia zawierającego zasilacz należy ponownie wykonać badania celem weryfikacji spełnienia norm całego układu.
