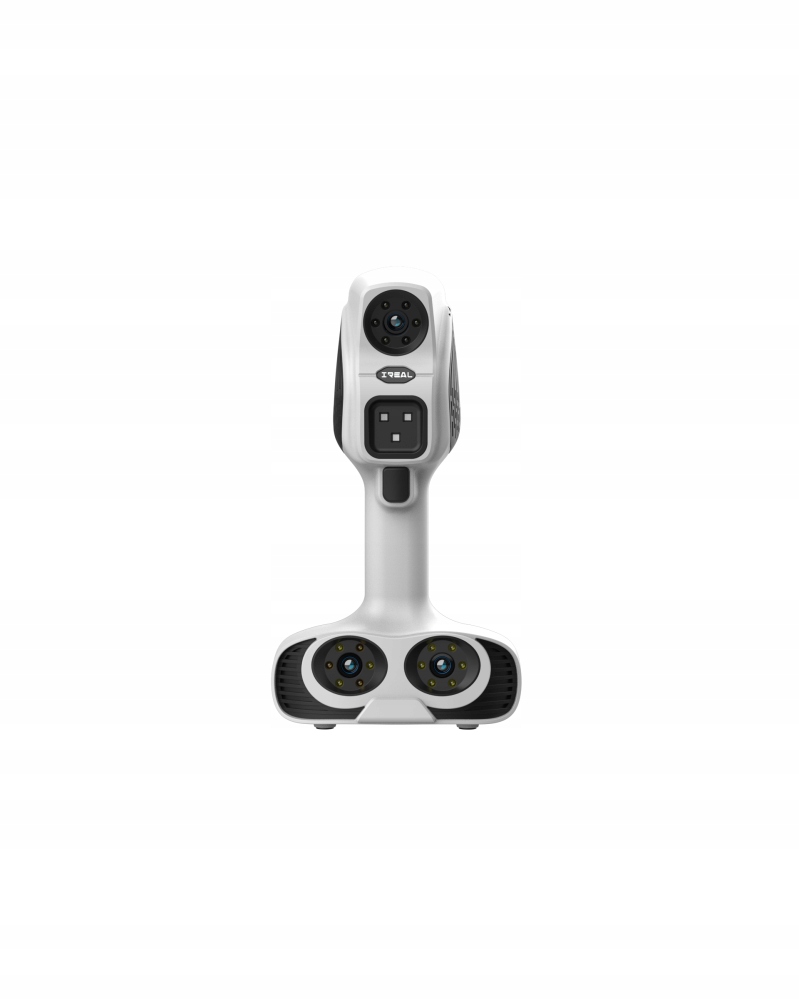

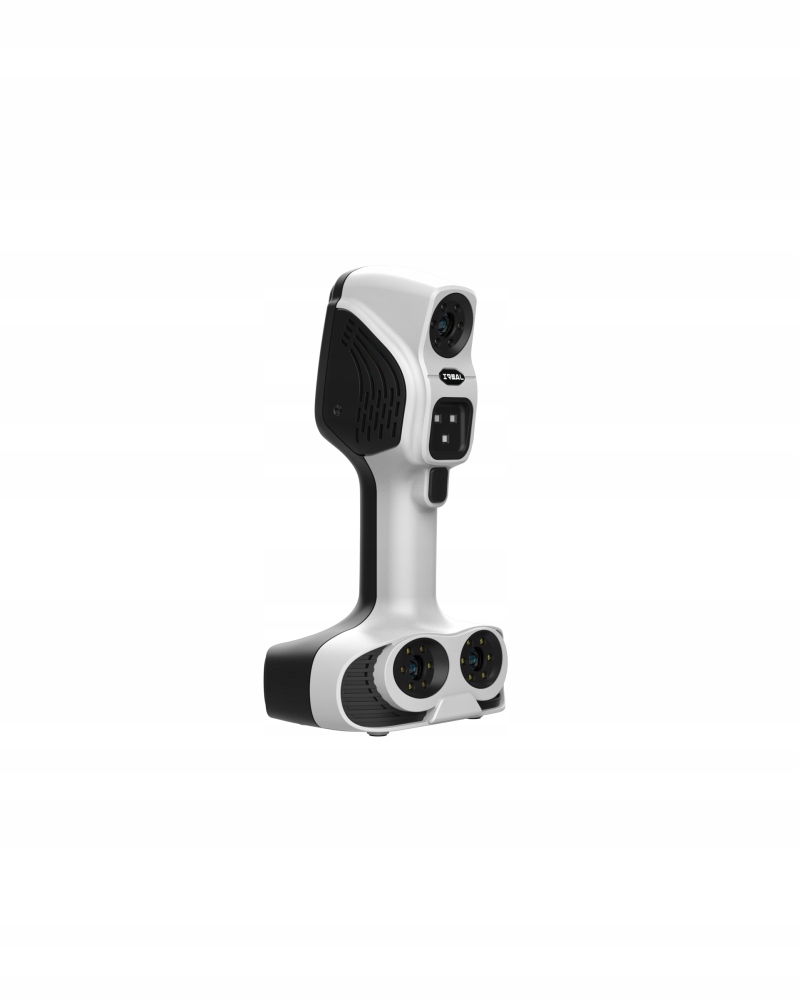

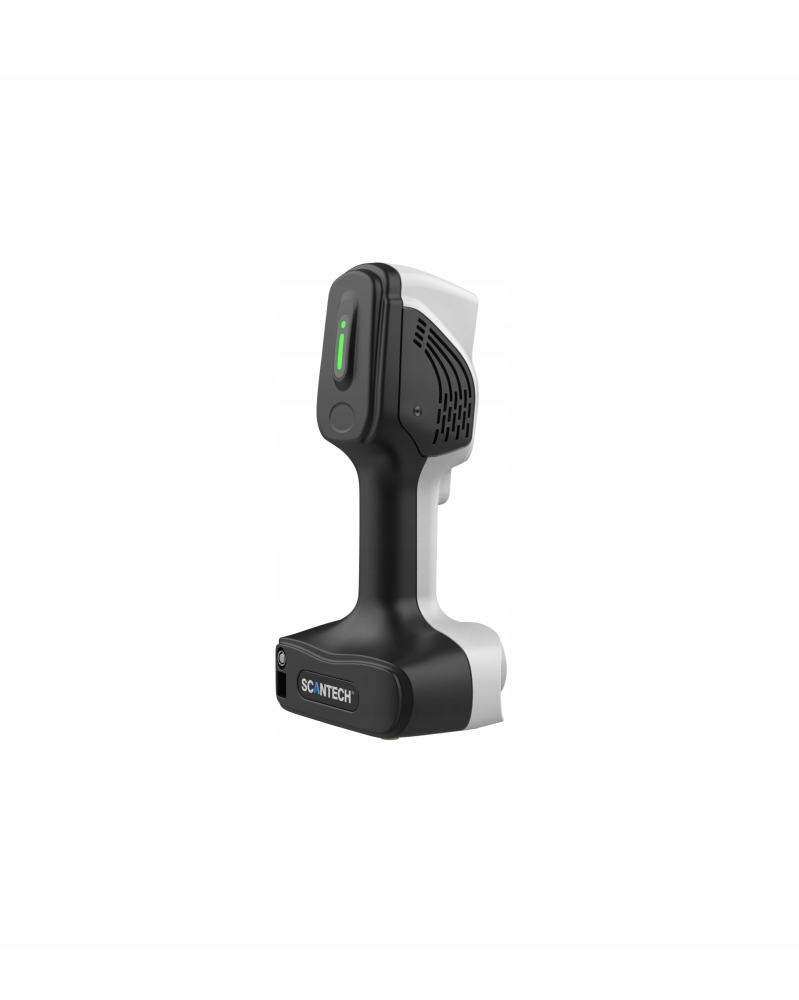

Scantech iReal 2E skaner 3D

Skaner Scantech iReal 2E to doskonałe narzędzie do kolorowego skanowania, w szczególności ludzkiego ciała. iReal 2E maksymalizuje wydajność w zakresie głębi ostrości, obszaru skanowania, algorytmu, reprodukcji tekstur i przechwytywania szczegółów, specjalnie zaprojektowanych dla średnich i dużych obiektów oraz skanowania 3D ludzkiego ciała. iReal 2E wykorzystuje technologię oświetlenia strukturalnego VCSEL na podczerwień, aby zapewnić najbezpieczniejsze i najwygodniejsze skanowanie 3D. Bez mocowania znaczników można uzyskać szybkie przechwytywanie tekstur i pozyskiwanie geometrii.

Skanowanie ciała

Dostosowywanie i odtwarzanie portretów artystycznych (portrety z brązu, portrety drukowane w 3D, rzeźbiarska reprodukcja scen portretowych itp.) Film, wideo, gry, VR, AR i inne modelowanie postaci CG (można łączyć z systemem przechwytywania ruchu). Rehabilitacja medyczna (ortopedia kręgosłupa, aparat na szyję, proteza, immobilizer ramienia, kask ortopedyczny itp.) Dostosowywanie części ludzkiego ciała (dostosowywanie odzieży, dostosowywanie zbroi filmowej i telewizyjnej itp.)

Projektowanie artystyczne

Średnie i duże rzeźby (rzeźby kamienne, rzeźby miejskie, rzeźby piankowe, rzeźby gliniane itp.) Relikty kulturowe (posągi, części reliktów, części starożytnych budynków) Szkolenie artystyczne w college'u, projektowanie odzieży, kreatywne projektowanie i rozwój produktów pochodnych itp.

Bardzo duże pole widzenia

Największy obszar skanowania wynosi 580 x 550 mm, a duże szerokokątne pole widzenia umożliwia szybkie i dokładne skanowanie średnich i dużych obiektów.

Większa głębia ostrości

Głębia ostrości skanowania 720 mm i lepsza płynność działania ułatwiają rozpoczęcie pracy.

Płynniejsza możliwość łączenia

Dzięki nowej generacji czujników 3D i optymalizacji algorytmów prędkość zbierania danych wynosi nawet 1 500 000 punktów na sekundę. Charakterystyka akwizycji pojedynczej klatki jest bardziej obfita, łączenie jest płynniejsze, a skuteczność skanowania jest wyższa.

Skanowanie "niewidoczne"

Podczerwone światło strukturalne VCSEL jest bezpieczne i niewidoczne dla ludzkich oczu, a proces skanowania jest wygodniejszy i bezpieczniejszy.

Super możliwość skanowania czerni i włosów

Korzystając z połączonej technologii światła strukturalnego, ma silniejszą zdolność adaptacji materiału, nie tylko może skanować więcej czarnych elementów materiału, ale także twórczo rozwiązać problem, który inne źródła światła są trudne do uzyskania podczas skanowania.

Dostosowywanie części ludzkiego ciała (dostosowywanie odzieży, dostosowywanie zbroi filmowej i telewizyjnej itp.)

Analiza akwizycji cyfrowych

Analiza morfologii wzrostu roślin (pnie i rośliny doniczkowe) Identyfikacja kryminalistyczna (pomiar obszaru urazu człowieka, identyfikacja śladu węglowego)

Diagnostyka medyczna (badania przesiewowe korekcji kręgosłupa)

Analiza porównawcza 3D lokalnych zmian kształtu ciała Monitorowanie i analiza morfologii reliktów kulturowych

DANE TECHNICZNE

Typ                                                     iReal 2E

Kategoria                                           Światło strukturalne VCSEL w podczerwieni

Widoczność                                       Niewidoczny

Bezpieczeństwo                                KLASA І (bezpieczny dla oczu)

Technologia                                       Podczerwone światło strukturalne liniowe

Skanowanie w kolorze                     Wsparcie

Tryby wyrównywania                       Wyrównanie tekstury/funkcji/mieszane bez znaczników

Skanowanie ludzkiego ciała             Niewidoczne skanowanie światła / włosów / ciemnego środowiska;

Obiekt średni/duży(3)                      Optymalny zakres odległości skanowania 300 mm ~ 500 mm

Zakres roboczy                                  280 mm ~ 1000 mm

Maksymalny pojedynczy obszar skanowania do 580 mm x 550 mm

Maksymalnie(4)                                1 500 000 punktów/s

Odległość punktowa                        0.200 mm ~ 3 mm

Podstawowa dokładność                 Do 0,100 mm

Dokładność osiowania(5)                Do 0,300 mm/m

Formaty wyjściowe                          OBJ, STL, PLY, ASC, SK

Temperatura pracy                           0°C ~ 40°C

Tryb interfejsu                                   Złącze USB 3.0

Ciężar                                                 850 g

Wymiary                                            140 mm × 94 mm × 258 mm

Struktura                                           3 zestawy niewidocznych źródeł światła i grup kamer oraz świateł pomocniczych

Zasilacz roboczy                               WEJŚCIE: 100 - 240VAC, 50 / 60Hz

WYJŚCIE: 24 = 3,75 A, 90 W MAX

(1) Laser klasy 1 jest rodzajem niskoenergetycznego źródła światła, które nie ma zagrożeń biologicznych i nie spowoduje uszkodzeń ludzkiego ciała ani skóry.

(2) Gdy przedmiot ma ciągłe, niepowtarzalne, bogate i zróżnicowane cechy geometryczne / cechy tekstury, można go bezpośrednio zeskanować bez przyklejania znaczników.

(3) Maksymalny rozmiar pojedynczego skanu: zaleca się, aby nie przekraczać 4 m. Jeśli rozmiar elementu lub dane są zbyt duże, można je zarejestrować po częściowym skanowaniu.

(4) Prędkość skanowania wynosi do 1 000 000 punktów / sekundę w trybie standardowym, podczas gdy może osiągnąć 1 500 000 punktów / sekundę, gdy rozmiar pamięci karty graficznej jest równy lub przekracza 6G.

(5) Obsługuje wyrównanie znaczników. Wartość odchylenia wyrównania (wartość dokładności wyrównania) odnosi się do wartości odchylenia uzyskanej przez pomiar środków dwóch sfer standardowych pod wyrównaniem znacznika
