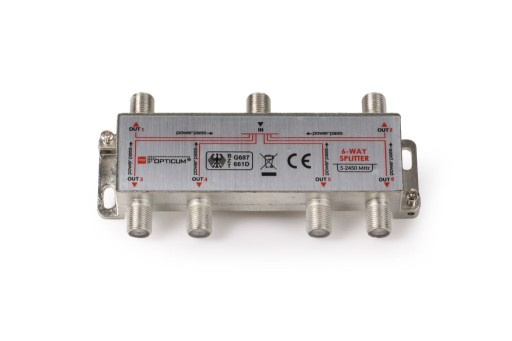

Разветвитель антенны R/TV SAT 1/6 1x6 с диодами передает мощность

Splitter indukcyjny - Rozdzielacz 1x6,  6-wyjściowy

Rozgałęźnik z diodami, Power pass, z przenoszeniem zasilania z wyjść do wejścia.

Zastosowanie:

R-TV DVB-T2, DAB, TV kablowa, Instalacje satelitarne UNICABLE

• Doskonały do rozdzielenia sygnału z anteny naziemnej z wbudowanym wzmacniaczem lub z anteny pasywnej
• Do podziału sygnału sieci kablowej
• Przy planowaniu instalacji DVB-T2 / Kablowej trzeba uwzględnić tłumienie sygnału ok. 11,5 dB dla  każdego z wyjść (aktualnie wykorzystywane pasmo częstotliwości)

Splitter z diodami jest konieczny jeśli zasilacz antenowy musi być podłączony przy jednym z odbiorników.

Zasilacz antenowy może być też podłączony w rozdzielni/ na strychu przed rozgałęźnikiem

konieczna jest przejściówka Gniazdo Antenowe / Wtyk F:

Doskonale współpracuje z wzmacniaczami przelotowymi, zwrotnicami aktywnymi...

Na przykładzie podłączenie dowzmacniacza uniwersalnego SatPartner

Zastosowanie ze wzmacniaczem o dużej mocy wyjściowej Triax GHV 830 C

Przesyła napięcie stałe, sygnały 22 kHz oraz DiSEqC z wyjść do wejścia (wyjścia są połączone przez diody z wejściem).

może być stosowany:

• w  instalacji satelitarnej systemu UNICABLE
• do podziału sygnału z konwertera Quattro (do podziału jednej linii konwertera na 6 multiswitchy)

UWAGA: splitter nie jest przeznaczony do rozdzielenia sygnału z innego typu konwerterów (Single, Twin, Quad, Octo, Monobloc....

• Niskie tłumienie przejścia.

• Dobra separacja.

• Dobra skuteczność ekranowania dzięki obudowie ze stopów aluminium i złączom F.

Parametry techniczne :

Zakres częstotliwości :   5-2450 MHz

Przenoszenie zasilania : 24V 0,8A (max)

Liczba wyjść :   6

Tłumienie wejscie - wyjście IN-OUT

10-70 MHz   ＜12,8 dB

70-770 MHz ＜12,5 dB

770-1336 MHz ＜13,8 dB

1336-2450 MHz ＜15,9 dB

Separacja OUT-OUT

10-2450 MHz ＞10 dB

Złącza :                                                     F - żeńskie

Certyfikaty :                                               CE

Impedancja wejścia/wyjść :                         75 Ohm

Ciężar :                                                    0,14 kG

Wymiary :                                               120x58x23 mm
