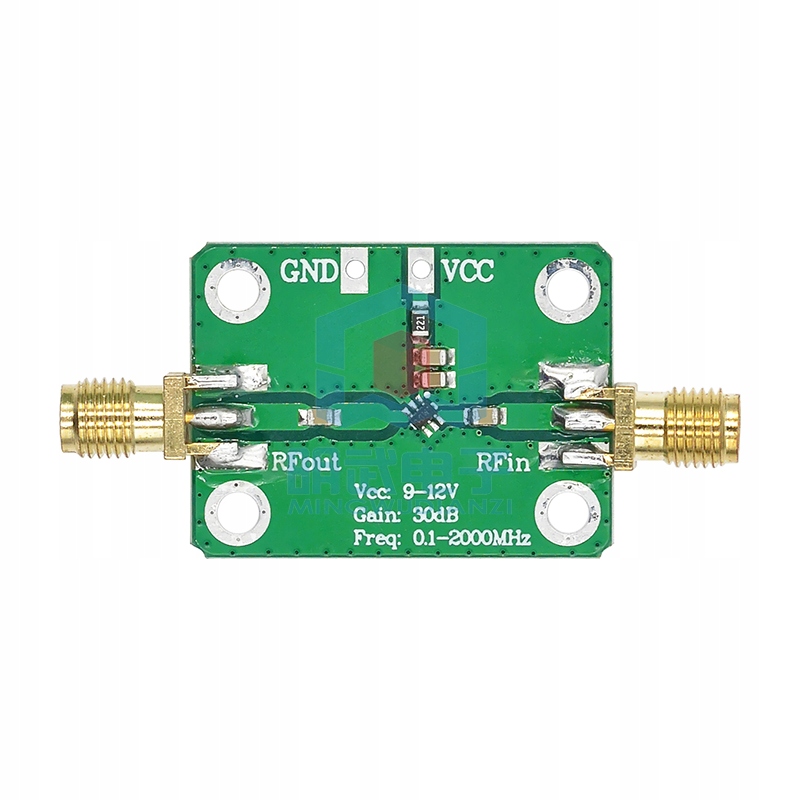

Широкополосный радиочастотный усилитель 0,1–2000 МГц, 30 дБ
Товар
- 0 раз купили
- 0 оценка
- 199 осталось
- 0 отзывов
Доставка
Характеристики
Описание
Cechy
-Ten produkt o szerokim zakresie częstotliwości, wysokim wzmocnieniu, niskim poziomie szumów;
-Ten produkt może być stosowany do różnych front-endów odbioru rf i zwiększa odległość komunikacji;
-Używany do fal krótkofalowych, radia FM, odbiornika zdalnego sterowania, takiego jak wzmacniacz sygnału telewizji kablowej, wymaga wzmocnienia sygnału rf o niskim poziomie szumów
Specyfikacje
Rozmiar: 24.6*32.6mm
Kolor: zielony + złoty;
Częstotliwość pracy: 0.1-2000 MHz,
Wzmocnienie wzmacniacza:
F=0.1MHz, wzmocnienie=32dB
F=500Mhz, wzmocnienie=31dB
F=1000MHz, wzmocnienie=29dB
F=1500Mhz, wzmocnienie=25dB
F=2000MHz, wzmocnienie=20dB
Maksymalna moc wyjściowa: +10dBm (10mW)
Napięcie zasilania: 6-12 VDC
Impedancja systemu: 50Ω
Porady:
1. Gdy częstotliwość robocza jest mniejsza niż 500 MHZ, dobrze zyskuje płaskość, po starannej regulacji może być mniejsza niż 1 dB. Im niższa częstotliwość, tym większa spójność wzmocnienia.
2. Częstotliwość pracy wzmacniacza dolnego limitu zależy od kondensatora wejściowego i wyjściowego, domyślna wartość to 0.1 uF, działająca do 0.1 MHz. Odpowiednio zwiększyć pojemność wejściową i wyjściową, może wydłużyć częstotliwość odcięcia, na przykład pojemność 10 uF może pracować do 5 KHz.
3. Gdy napięcie zasilania zmienia się w 5-8 V, może być używany jako wzmacniacz o zmiennym wzmocnieniu, wzmocnienie wzrasta wraz ze wzrostem napięcia zasilania, które jest odpowiednie dla obwodu przedniego odbioru częstotliwości radiowej, wykorzystując moc sterowania DA napięcie zasilania, do sterowania wzmocnieniem wzmacniacza, automatyczna kontrola wzmocnienia;
4. Gdy napięcie zasilania wynosi 8-10 v, wzmocnienie końcowe niskiej częstotliwości do 30 db, w tym czasie wzmacniacz ma niski współczynnik szumów i dobrą stabilność.
5. Gdy napięcie wynosi 12 V, osiągnij maksymalne wzmocnienie, wzmocnienie końcowe niskiej częstotliwości 32,5 dB,
Pakiet zawiera: 1 szt. X 0.1-2000 MHz wzmacniacz szerokopasmowy RF 30dB niskoszumowy odbiornik modułu szerokopasmowego LNA
