Комплект тележек-роликов для откатных ворот 70х70 с роликами Seger

Co wyróżnia nasze wózki ? ...wiele elementów , zacznijmy do rolki

Jedyna na rynku rolka z łożyskiem   zapiętym na pierścień Segera , precyzyjnie osadzonym  , nie zagniatane łożysko w rolce.

• łożysko jest wciskane w otwór rolki wykonany z dokładnością 0,01 mm i zapinane na pierścień Segera . Łozysko nie "wpada luźno i nie jest zagniatane "
• jedyna rozbieralna rolka na rynku z możliwością wymiany łożysk po latach
• łożysko o powiększonej średnicy zewnętrznej w relacji do standardowych - przenosi większe obciążenia .
• rolka naszej produkcji wykonywana z poziomu pręta w naszym zakładzie na tokarkach CNC
• nasze wózki wyróżnia wiele innych elementów - przeczytać proszę opis poniżej .

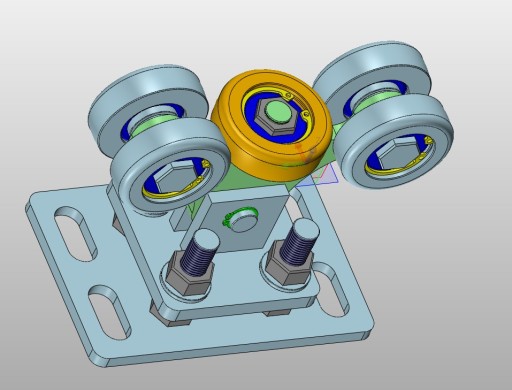

Wózki zaprojektowane za pomocą programu CAD/CAM z modułem obliczeniowym działających sił i obciążeń

ROLKI - wykonane w standardzie "pod łożysko" (0,01 mm dokładności), precyzyjnie obsadzane (łożysko wciskane prasą, na tzw. "setkę w plusie”) i zapinane na pierścień osadczy Segera w zasad konstrukcji maszyn :

• pierścienie łożysk tocznych, wykonujące podczas pracy urządzenia ruch obrotowy wymagają ciasnego pasowania.

Jest to rozwiązanie droższe w produkcji, ale w 100% eliminujące niekorzystne zjawisko obracania się oraz wypadania łożyska z rolki na skutek działania siły osiowej. Pierścień wykonany jest z ulepszonej stali i osadzony w precyzyjnie (profesjonalnie) wyciętym kanaliku.

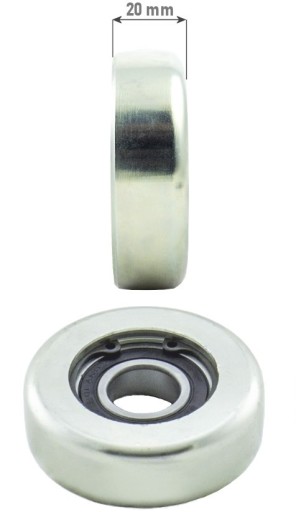

BIEŻNIA o szerokości 20 mm w kształcie idealnego łuku, co przekłada się na znacznie lżejszą pracę bramy.

ŁOŻYSKA - produkowane przez nas wózki wyposażone są w łożyska typu 2RS (uszczelnienie z tworzywa).  Dzięki temu dostaje się do nich mniej brudu i jednocześnie zwiększa się ich żywotność.

W standardzie zestawu gniazdo najazdowe z rolkami bocznymi

Symbol: ZL.WBR.5BE+.70x4.S+

Zestaw pod szynę 70x70x4 mm zawiera:

• 2 x wózek wahliwy regulowany 5-rolkowy
• 1 x gniazdo najazdowe z rolkami
• 1 x rolka najazdowa
• 1 x rolka prowadząca z kątownikiem (do wyboru. Wszystkie opcje na końcu ogłoszenia)
• 1x uchwyt górny (do wyboru)
• 1x plastikowa zaślepka do profilu (do otworu od strony trawnika)

Przeznaczenie zestawu:

• Waga bramy: do 700 kg
• Światło wjazdu: 4-6 m

UWAGA!

Prosimy sprawdzić dokładnie jakie są wymiary Państwa szyny (profilu). Wymiary te określamy podając długość boku po zewnętrznej stronie profilu oraz grubość ścianki zmierzoną suwmiarką.

Wymiary platformy

A: 180 mm

B: 120 mm

C: 140 mm

V2: 44-84 mm regulacja na fasolkach (otwory 39 × 18 mm) / zakres rozstawu szpilek w betonie.

Platformy z fasolkami, dzięki którym na szpilkach wychodzących z ławy można regulować ustawienie wózka we wszystkich płaszczyznach.

Elementy zestawu:

Gniazdo najazdowe z rolkami.

• rolki naprowadzające skrzydło bramy
• otwory odprowadzające wodę
• powłoka galwaniczna

Pamiętaj! Montuj gniazdo i rolkę tak, by rolka wyraźnie wjeżdżała na gniazdo (lekko unosząc bramę). Dzięki temu odciążane są wózki gdy brama jest zamknięta. Z praktyki wiemy, że bramy są zamknięte przez 99% czasu, u 99% klientów. Odciążając wózki, wydłużasz ich żywotność!

Rolka najazdowa z zaślepką i odbojnikiem, montowana w szynie jezdnej.

Zadaniem jej jest podtrzymywanie ciężaru bramy w stanie "brama zamknięta".

Dzięki odbojnikowi brama zatrzymuje się bez dodatkowego hałasu, oraz zmniejsza się siła "uderzenia".

Jest to naszej produkcji rolka najazdowa, w której rolka zamontowana jest na sworzniu zapinanym pierścieniem Segera (nie zagniatana, bez zabezpieczenia, jak w większości rolek na rynku). Eliminuje to ryzyko wybicia sworznia. Daje to możliwość demontażu i wymiany samej rolki w razie problemów.

Śruby montażowe "wchodzą" w nitonakrętkę o długim gwincie (10 mm, nie jak u konkurencji gwint wyłącznie w blaszce 3-4 mm), co zapewnia stabilność połączenia montażowego.

Mocny spaw zaślepki zabezpiecza przed jej oderwaniem się.

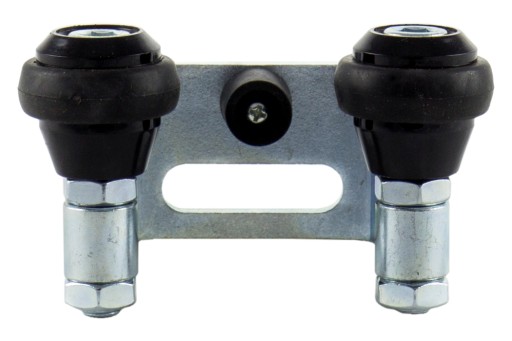

Gratis rolka górna zawsze z z kątownikiem:

• 33 mm łożyskowana do ceownika 40/40/3
• 43 mm łożyskowana do ceownika 50/50/3
• 25 mm co ceownika 30/30/2
• 35 mm do ceownika 40/40/2

Gratis w zestawie rolka najazdowa  40/40/3 - 33mm.Gdy inny rozmiar prosimy informacje w uwagach .

Gratis chwytak górny

- 40 mm

- 60 mm

Chwytak stabilizuje ramę bramy w górnej części słupka.

Szczególnie przydatne w przypadku nowoczesnych bram pełny

Gratis w zestawie chwytak  40mm. Gdy inny rozmiar prosimy informacje w uwagach .

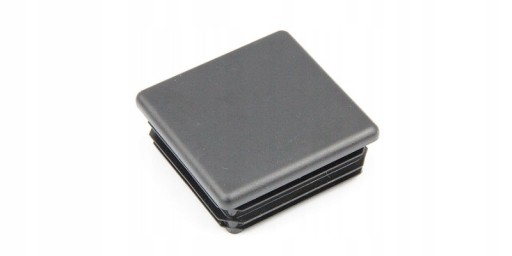

Zaślepka plastikowa

Do zamontowania na drugim końcu szyny - od strony trawnika. Zabezpiecza przed brudem i śniegiem, który po dostaniu się do szyny i zamarznięciu, może niekorzystnie wpływać na płynność pracy bramy.

W naszej ofercie na innych aukcjach:

-  wózki  5 rolkowe z większymi platformami 210mm i 250 mm- MAX

- wózki 6 , 8 , 9 , 10 rolkowe
