Wentylator ścienny osiowy wywiewny czarny DOSPEL WB-S 200mm | 350m3/h

Wentylator ścienny osiowy wywiewny czarny DOSPEL WB-S

SYMBOL: 007-0339

Specyfikacja wentylatora:

• Średnica (mm): 200
• Wydatek powietrza (m3/h): 350
• Cisnienie statyczne (Pa): 55
• Ciśnienie statyczne (mm H2O): 5,61
• Ciśnienie akustyczne [dB(A)]: 54
• Napięcie zasilania (V/Hz): 230/50
• Obroty silnika (rpm): 1400
• Moc (W): 40
• Pobór prądu (A): 0,25
• Maks. temp. pracy (°C): 42
• Waga (kg): 2,11
• Stopień ochrony (IP): X2
• Klasa izolacji: I

Wentylatory WB-S są stosowane w wentylacji wywiewnej.

Wentylatory naścienne – uniwersalne rozwiązanie wentylacyjne

Wentylatory przeznaczone do montażu naściennego znajdują zastosowanie w różnego rodzaju pomieszczeniach:

• Użyteczności publicznej (sklepy, restauracje, bary)
• Sanitarnych (łazienki, toalety)
• Mieszkalnych (kuchnie, pokoje, łazienki)
• Przemysłowych (hale, magazyny, warsztaty, garaże)

Dzięki uniwersalności zastosowania i łatwości montażu, wentylatory naścienne są popularnym wyborem zarówno w budynkach mieszkalnych, jak i komercyjnych i przemysłowych.

Budowa wentylatorów:

Obudowa wentylatora wykonana jest z blachy stalowej malowanej proszkowo, odpornej na korozję i uszkodzenia mechaniczne, wentylatory przystosowane są do montażu ściennego.

Wyposażony w silnik dwubiegowy na napięcie 230V.

Silnik indukcyjny asynchroniczny, jednofazowy przystosowany do pracy ciągłej, charakteryzujący się cichą pracą w stosunku do wydajności.

Obudowa wentylatora wykonana jest z blachy stalowej malowanej proszkowo na kolor czarny - Śmigło aluminiowe, profilowane

Instalacja:

Po rozpakowaniu wentylatora należy sprawdzić stan obudowy wentylatora (pęknięcia, zniekształcenia, śmigło nie powinno obcierać się o tunel). Zaleca się wykonanie powyższych czynności ze względu na ewentualne uszkodzenia powstałe w wyniku transportu.

Jeżeli nie stwierdzono wyżej wymienionych usterek można przystąpić do instalacji wentylatora w miejscu docelowym:

• Przygotować przyłącze elektryczne pod wentylator,
• Umocować wentylator w kanale wentylacyjnym,
• Odrysować rozmieszczenie otworów montażowych,
• Wyciągnąć wentylator z kanału,
• Wywiercić otwory, w których umieszczone zostaną kołki rozporowe,
• Ponownie umocować wentylator w miejscu docelowym,
• Dokręcić wkręty,
• Podłączyć wentylator do sieci elektrycznej,
• Podłączenie do instalacji elektrycznej musi być wykonane przez wykwalifikowany personel z uprawnieniami

Wymiary urządzenia:

• Średnica (mm): 200
• A [mm]: 198
• B [mm]: 135
• C [mm]: 215
• D [mm]: 274

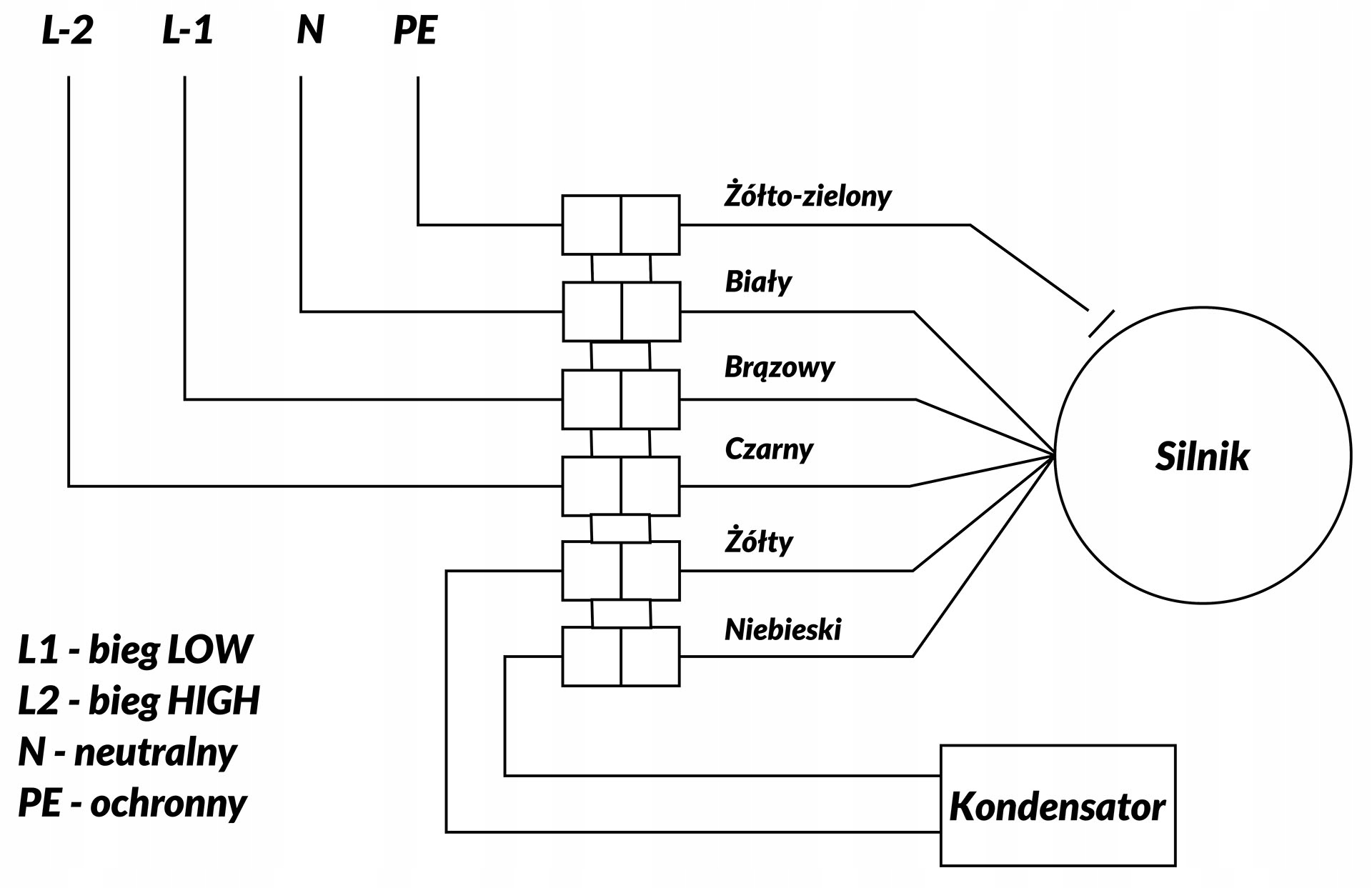

Schemat podłączenia wentylatora:
