Устройство регулировки угла впрыска ANDORIA

Przyrząd do ustawiania kąta wtrysku ANDORIA

Andoria

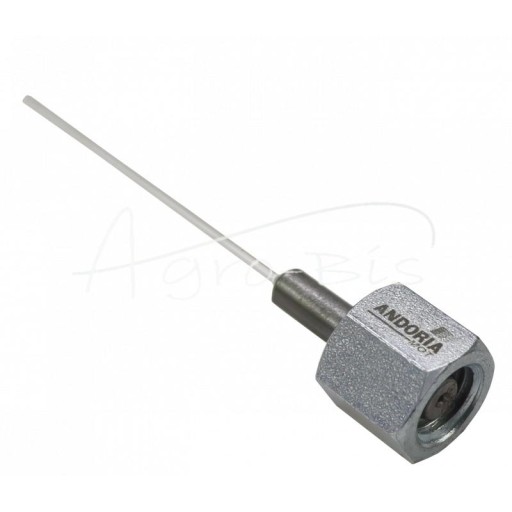

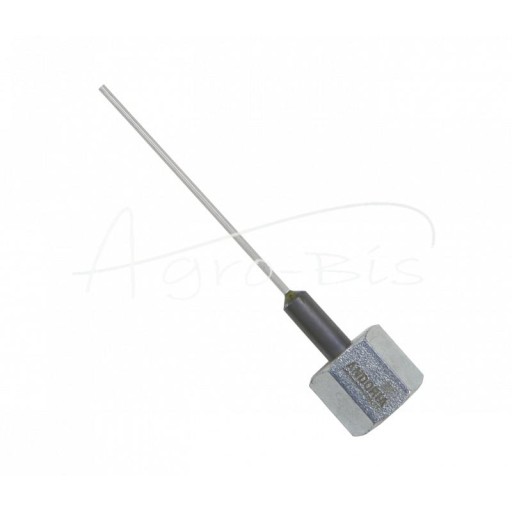

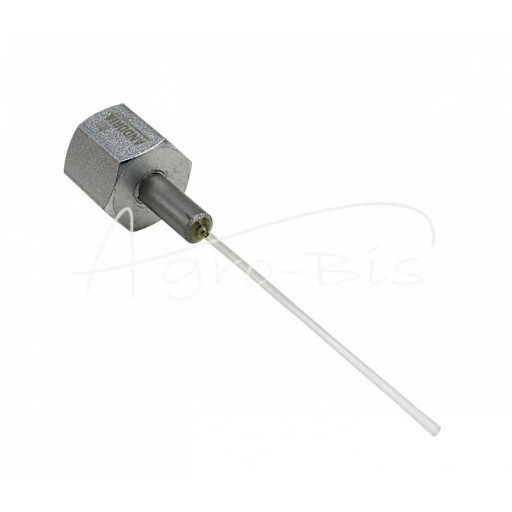

Rurka kapilarna do ustawiania kąta wtrysku

Dane techniczne:

✅średnica zewnętrzna: 1,6mm

✅średnica wewnętrzna: 0,8mm

✅kapilara wykonana ze szkła

⚠️przy montażu nowej lub naprawionej pompy wtryskowej należy ustawić kąt początku wtrysku

⚠️właściwy kąt początku wtrysku paliwa i sposób wykonywania jego pomiaru podany jest zawsze w instrukcji obsługi silnika

Instrukcja ustawiania kąta wtrysku:

➡należy włączyć odprężnik lub odkręcić wtryskiwacze aby uzyskać możliwość swobodnego obracania wałem korbowym silnika

➡w miejsce rurki pierwszego cylindra zakładamy kapilarę (przyrząd do ustawiania kąta wtrysku)

➡dźwignię paliwa ustawiamy na maksymalne podawanie

➡odpowietrzamy układ paliwowy

➡obracamy kilkukrotnie wałem korbowym do momentu aż paliwo zacznie wypływać rurką kapilarną

➡ustawiamy silnik tak aby w pierwszym cylindrze był suw sprężania (obydwa zawory zamknięte)

➡powoli obracamy wałem aby złapać moment, gdy paliwo w kapilarze zaczyna się podnosić (można to łatwo zauważyć gdyż w rurce zawsze znajdują się drobne pęcherzyki powietrza)

      ⚠️moment zaobserwowanego początku tłoczenia paliwa powinien się      zgadzać z odpowiednim znakiem na kole zamachowym. W ciągniku Ursus C-330 zamiast znaku jest specjalny kołek znajdujący się po prawej stronie obudowy koła zamachowego. Kołek ten można wsunąć w otwór wywiercony w kole zamachowym tylko wtedy gdy początek wtrysku jest właściwy.

     ⚠️jeżeli podawanie paliwo zaczęło się wcześniej niż wskazują znaki oznacza to, iż kąt początku wtrysku jest za duży

     ⚠️tłoczenie paliwa rozpoczęte po minięciu znaków wskazuje, że wtrysk paliwa jest opóźniony

     ⚠️w celu opóźnienia wtrysku przy kołnierzowym mocowaniu pompy należy obrócić pompę w podłużnych otworach w kierunku zgodnym z kierunkiem obracania się wału napędowego, obracamy pompę w kierunku przeciwnym aby zwiększyć kąt wtrysku ( w silniku ciągnika Ursus C-330 podłużne otwory służące do regulacji kąta wtrysku wykonane są na kole napędzającym pompę)
