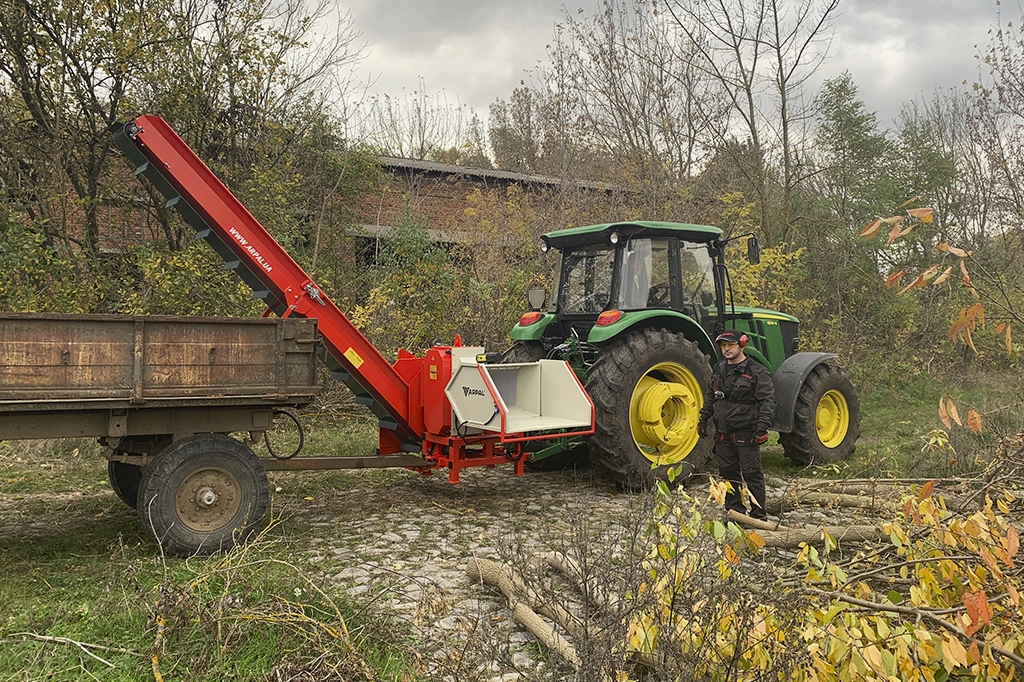

RĘBAK WALCOWY ARPAL AM-200TR-K + WAŁEK WOM! Tnie gałęzie do 200 mm!

Переваги ARPAL AM-80TR

• Tnie gałęzie o średnicy do 200 mm
• Przenośnik do podawania gałęzi do wysokości 4 metrów
• Konstrukcja jest zgodna z normami bezpieczeństwa UE
• Połączenie rozdrabniacza z ciągnikiem jest zabezpieczone przed przeciążeniem
• Wydajność do 14 m³
• Uniwersalne mocowanie do haka holowniczego lub przyczepy ciągnika. Wygodna praca w jednym ciągniku - rozdrabniacz - zaczep przyczepy.
• Wygodna, przemyślana konstrukcja. Do uruchomienia nie wymaga żadnego narzędzia innej firmy
• Detale wykonywane na obrabiarkach sterowanych numerycznie z doskonałą precyzją
• Odporne na uderzenia mechaniczne malowanie proszkowe
• Noże poddane obróbce cieplnej z wytrzymałej stali AISI 5140
• Doskonała obsługa
• W zestawie znajduje się wał napędowy ze sprzęgłem ciernym do podłączenia ciągnika do rozdrabniacza gałęzi!

Charakterystykę

• Maksymalna średnica miękkiego drewna - do 200 mm
• Maksymalna średnica twardego drewna - do 170 mm
• Długość kawałka - 120-240 mm
• Ilość noży - 6 szt
• Minimalna moc ciągnika do pracy - 80 KM
• Wymiary wlotu - 285х255 mm
• Grubość obudowy mechanizmu - 30 mm

Szczegółowy opis

Rębak do gałęzi AM-200TR-K jest przeznaczony do przetwarzania i utylizacji gałęzi, listew, płyt, lameli i innych odpadów drzewnych poprzez ich rozdrabnianie. Rębak do gałęzi przetwarza surowiec na kawałki o długości 12...24 cm, rozmiar ten nie jest regulowany i zależy od średnicy (grubości) surowca. AM-200TR może rozdrabniać gałęzie o średnicy do 200 cm, w zależności od wilgotności i gatunku drzewa. Rozdrobnione gałęzie są idealnym paliwem do pirolizy i kotłów na paliwo stałe, kominków, pieców i innych urządzeń grzewczych, a także do produkcji węgla drzewnego.

Wydajność rębaka do gałęzi AM-200TR-K wynosi maksymalnie 14 m³ gotowego produktu na godzinę. Wydajność zależy bezpośrednio od jakości przygotowania surowca i liczby pracowników zaangażowanych w proces.

Podłączenie do ciągnika i zabezpieczenie przed przeciążeniem

Rębak gałęzi AM-200TR-K jest napędzany przez WOM ciągnika i montowany na standardowym trzypunktowym układzie zawieszenia. Minimalna moc ciągnika wymagana do obsługi rozdrabniacza gałęzi wynosi 80 KM.

Zalecamy podłączenie rozdrabniacza do ciągnika za pomocą wału odbioru mocy klasy S8 ze sprzęgłem ciernym i jednokierunkowym. Sprzęgło chroni ciągnik i rozdrabniacz przed obciążeniami krytycznymi. Składa się ono z tarcz ciernych dociskanych śrubami ze sprężynami. Im mocniej zaciśnięte są sprężyny, tym większe obciążenie obrotowe mogą wytrzymać tarcze. Jak działa sprzęgło: na przykład rzucasz gałęzią i ona utknie, w tym momencie noże rębaka zatrzymują się, ale ciągnik chce dalej się obracać. W tym momencie tarcze sprzęgła WOM zaczynają się obracać. Tak więc rębak zatrzymał się, a ciągnik obraca się i nic nie jest uszkodzone. Wystarczy zatrzymać WOM ciągnika, wyjąć gałąź i można ponownie rozpocząć pracę. Wałek WOM nie jest dołączony do rozdrabniacza, ale można go kupić u nas lub użyć własnego, o ile ma odpowiednio wyregulowane sprzęgło.

Mechanizm tnący

Mechanizm tnący składa się z dwóch płyt, wału napędowego i dwóch wałów roboczych z nożami. Koło zamachowe jest zainstalowane na wale napędowym rozdrabniacza. Został zaprojektowany w celu zwiększenia momentu obrotowego i momentu bezwładności. Pozwala to na ścinanie gałęzi o większej średnicy za pomocą ciągników o mniejszej mocy. Również koło zamachowe zmniejsza obciążenie WOM ciągnika.

Średnica koła zamachowego wynosi - 360 mm, a waga - 30 kg. Grubość - 37 mm

Koła zębate są połączone z wirnikami za pomocą stożkowych szybkozłączek. Ten rodzaj połączenia jest kluczową różnicą między naszymi rozdrabniaczami a innymi producentami, którzy stosują sztywne połączenia wielowypustowe lub wpustowe, które mogą prowadzić do nieodwracalnych uszkodzeń lub kosztownych napraw.

Sprzęgła stożkowe pełnią kilka funkcji:

1. Pozwalają idealnie ustawić noże w jednej płaszczyźnie.

2. Pozwalają wyregulować mechanizm tnący i uniknąć złamania podczas pracy.

3. Zapobiegają zniszczeniu modułu tnącego po przekroczeniu obciążenia.

Czopy wałów są szlifowane, aby zapewnić szczelne dopasowanie sprzęgieł stożkowych. Sprzęgła przenoszą obciążenie wymagane do działania i są dokręcane z nadmierną siłą tylko w przypadku obciążeń awaryjnych, aby zapobiec uszkodzeniu sprzętu.

Ta konstrukcja mechanizmu tnącego pozwala ciąć nawet najcieńsze gałęzie, co wpływa na jakość rozdrobnionego materiału, ponieważ wszystkie kawałki zostaną podzielone między siebie. W rozdrabniaczach o innej konstrukcji, jeśli noże nie pokrywają się wyraźnie względem siebie z minimalnym odstępem na wylocie, gałęzie można również wyciąć w postaci "kiełbasek", co dodatkowo utrudnia wykorzystanie takich surowców.

Każda część modułu tnącego jest produkowana osobno na maszynach sterowanych komputerowo numerycznie. Pozwala to osiągnąć wysoką dokładność, jakość i współosiowość części elementów tnących.

Dzięki precyzyjnemu dopasowaniu i idealnie płaskim powierzchniom moduł montuje się precyzyjnie. Mechanizm działa dobrze i płynnie, jak w zegarku.

W konstrukcji spawanej istnieje duża szansa na różne prekosy i odkształcenia podczas spawania, co prowadzi do utraty prawidłowej geometrii i współosiowości modułu tnącego. Na początku takie problemy mogą nie wpływać na pracę, ale później, po dłuższym użytkowaniu, doprowadzi to do poważnych awarii. A co najważniejsze w tym projekcie nie będzie można naprawić i rozwiązać tego problemu, w przeciwieństwie do prefabrykowanej konstrukcji, którą można zdemontować jednym kluczem i wymienić każdą pojedynczą część.

Noże

Elementem roboczym rozdrabniacza do gałęzi są noże. Rębak gałęzi AM-200TR-K wyposażony jest w 6 noży, noże wykonane są ze stali AISI 5140, posiadają podwójny kąt ostrzenia i poddawane są obróbce cieplnej w nowoczesnym urządzeniu do obróbki termicznej. Noże rozdrabniacza wkładane są w wyfrezowany rowek wału roboczego, technologia ta znacznie zmniejsza obciążenie śrub mocujących noże.

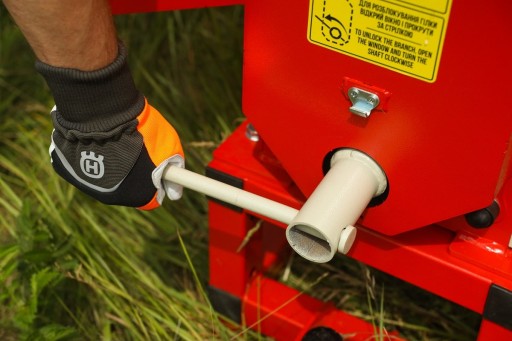

AM-200TR-K - potężny rozdrabniacz, zaprojektowany do obsługi dość dużych i ciężkich gałęzi. W związku z tym mogą one utknąć w procesie rozdrabniania. Z tego powodu konstrukcja obejmuje mechanizm wysuwania noża, aby łatwo usunąć zakleszczoną gałąź.

Rama i hak holowniczy

Rębak AM-200TR-K jest zainstalowany na sztywnej wzmocnionej ramie z rury profilowej zaprojektowanej do długotrwałych obciążeń. Rama jest wyposażona w uniwersalny uchwyt do haka holowniczego lub przyczepy ciągnika. Rębak jest wygodny do transportu w jednym zaczepie z ciągnikiem i przyczepą.

Przenośnik. Pakowanie drewna opałowego.

Aby zwiększyć wydajność pracy z urządzeniem, wyposażyliśmy rozdrabniacz gałęzi AM-200TR-K w przenośnik, za pomocą którego rozdrobnione surowce mogą być podawane na wysokość do 4 metrów, bezpośrednio do przyczepy ciężarówki, ciągnika lub przygotowanego kontenera i worka typu big bag. Wysokość podnoszenia można regulować za pomocą wciągarki na samym rozdrabniaczu oraz poprzez hydrauliczne podnoszenie urządzenia na podnośniku ciągnika. Ponadto ten model rozdrabniacza można dostosować do prędkości przenośnika taśmowego za pomocą regulatora przepływu oleju. Ważną cechą jest umieszczenie przenośnika w kierunku ciągnika, co pozwala na używanie go w tym samym zaczepie z przyczepą. Taki układ przenośnika będzie bardzo wygodny dla służb komunalnych i drogowych, ponieważ prace mogą być wykonywane bez zakłócania ruchu drogowego, w pobliżu poboczy dróg.

Dbając o wygodę Państwa pracy, instalujemy windy gazowe na taśmach transportujących. One znacząco ułatwiają proces rozkładania i składania taśmy transportującej.

Bunkier wejściowy. Bezpieczeństwo operatora

Bunkier wlotowy jest wyposażony w przezroczystą kurtynę z PVC, która chroni operatora przed wiórami podczas pracy. Rozdrabniacz gałęzi AM-200TR-K jest wyposażony w specjalny uchwyt bezpieczeństwa, który jest umieszczony na krawędzi bunkra wlotowego i służy do zatrzymania rozdrabniacza gałęzi w przypadku awarii podczas pracy.

Bunkier zasypowy ma sztywną konstrukcję, dodatkowo spawaną specjalną rurą na całym obwodzie i wzmocnioną kanałem od dołu, aby wytrzymać uderzenia gałęzi.

Długość bunkra spełnia normy bezpieczeństwa Unii Europejskiej dla maszyn leśnych. Wymiary wlotu wynoszą 285 × 255 mm.

Rębak do gałęzi AM-200TR-K jest w całości produkowany w naszym zakładzie produkcyjnym. Kontrolujemy jakość wszystkich etapów produkcji, a wszystkie powierzchnie wyładunkowe podlegają obowiązkowemu szlifowaniu. Jakość spawów jest kontrolowana.

Wszystkie konstrukcje są czyszczone przed malowaniem. Rębak gałęzi jest pokryty farbą proszkową, co znacznie wydłuża żywotność konstrukcji rozdrabniacza.

Doskonałą cechą wszystkich rozdrabniaczy gałęzi ARPAL jest to, że nie wymagają one żadnych dodatkowych narzędzi. Przygotowanie rozdrabniacza do pracy, uruchomienie go, wymiana pakera - wszystko to można wykonać bez użycia dodatkowych kluczy.

Gwarancja i serwis

Obsługa i zorientowanie na klienta to duża zaleta firmy ARPAL. Zawsze staramy się jak najszybciej pomóc naszym klientom z różnymi pytaniami, które mogą pojawić się podczas pracy. Na bunkrze wejściowym znajduje się kod QR, który umożliwia natychmiastowy bezpośredni kontakt ze specjalistami zakładu. Jest to bardzo wygodne.

Jesteśmy pewni naszych produktów, dlatego na rozdrabniacz do gałęzi АМ-200TR-K. Ponadto jako producent zapewniamy serwis gwarancyjny i pogwarancyjny rozdrabniacza do gałęzi АМ-200TR-K.

Kupując u nas rozdrabniacz gałęzi, otrzymujesz niezawodnego asystenta na drodze do swojej niezależności energetycznej!

O produkcji

Fabryka ARPAL - producent rozdrabniaczy gałęzi i rębaków tarczowych.

Od 2013 roku produkujemy urządzenia do utylizacji i recyklingu odpadów drzewnych. Naszymi klientami są małe gospodarstwa domowe, przedsiębiorstwa użyteczności publicznej, gospodarstwa rolne i leśne, arboryści i inne firmy. Dzięki połączeniu wysoko wykwalifikowanych specjalistów i doskonałej obsługi udało nam się zdobyć zaufanie tysięcy klientów.

Wyznaczamy standardy jakości urządzeń w zakresie recyklingu odpadów drzewnych. Dzięki ciągłym innowacjom napędzamy branżę do przodu. Sprzęt ARPAL został z powodzeniem wyeksportowany do Europy, Azji i Australii.
