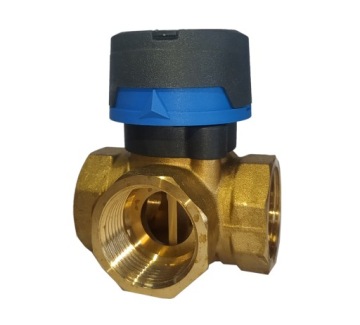

4-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН ARV484 1'' KVS10

ZAWÓR MIESZAJĄCY 4-DROGOWY ARV484 1'' KVS10

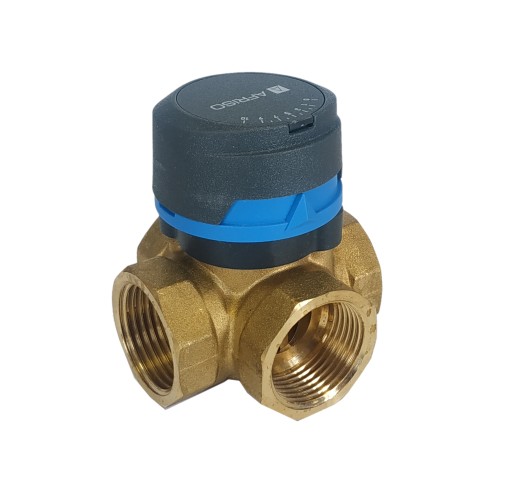

4-drogowy obrotowy zawór mieszający ARV 484 ProClick, DN25, Rp1", Kvs 10

Zawory 4-drogowe stosowane są przy kotłach na paliwo stałe, jako zawory mieszające z jednoczesnym podniesieniem temperatury powrotu do kotła. Z powodzeniem mogą być także stosowane jako armatura regulacyjna w instalacjach grzewczych z kotłami żeliwnymi z planikami olejowymi lub gazowymi.

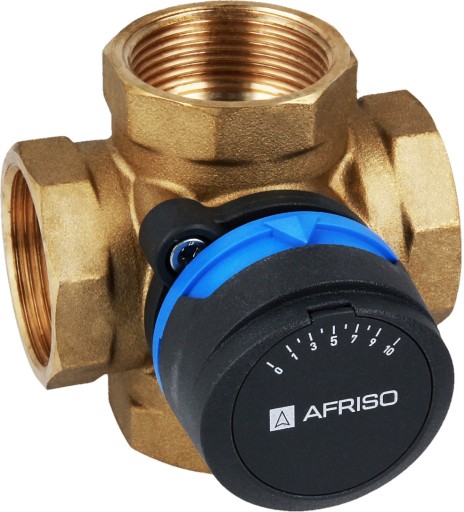

Nowe 4-drogowe obrotowe zawory mieszające ARV z gwintem wewnętrznym wykonane są z mosiądzu. Przyłącza mają formę ośmiokąta, co zdecydowanie ułatwia montaż kluczem hydraulicznym. Zawory wyposażone są w pokrętła do regulacji ręcznej i ograniczniki kąta obrotu ułatwiające odpowiednią nastawę. Czytelna skala znajdująca się na pokrywce pokrętła umożliwia precyzyjne określenie stopnia otwarcia zaworu. Na jednej stronie zadrukowana jest podziałką „od 0 do 10”, zaś na drugiej stronie znajduje się podziałka „od 10 do 0”. Umożliwia to pracę zaworu w różnych pozycjach montażowych. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zawieradła wewnątrz zaworu. Pokrętło wykonane jest z antypoślizgowego materiału. Do połączenia nowych zaworów ARV z nowymi siłownikami ARM służą elementy wykonane z wytrzymałego tworzywa sztucznego znajdujące się pod pokrętłem. Dzięki nim siłowniki montowane są na zatrzask ProClick, bez użycia narzędzi. Zawory ARV wymagają użycia niskiego momentu do ich obracania.

• Stosowany w instalacjach grzewczych z kotłami na paliwa stałe, by podnosić temperaturę powrotu do kotła.
• Montowany na zasilaniu instalacji jako zawór z podwójnym mieszaniem.
• Miesza w odpowiednich proporcjach strumienie czynnika wypływającego na instalację i powracającego do kotła.
• Do ciągłego zabezpieczania kotła przed zbyt niską temperatura powrotu konieczne jest zautomatyzowanie pracy zaworu montując na nim siłownik ARM ProClick połączony z odpowiednim regulatorem.

Największą przewagą nowej generacji zaworów mieszających ARV ProClick i siłowników elektrycznych ARM ProClick jest innowacyjny system ProClick!  Jego zaletą jest to, iż montaż nowego siłownika ARM ProClick na nowym zaworze ARV ProClick odbywa się w dwóch prostych krokach:

1. Zdjęcie pokrętła z zaworu ARV ProClick.
2. Nałożenie na niego siłownika ARM ProClick.

Cały ten proces odbywa się bez żadnych dodatkowych elementów i użycia narzędzi.

Obrotowy zawór mieszających ARV ProClick

Siłownik elektryczny ARM Proclick

Dane techniczne:

• dN 25
• kvs 10 m³/h
• przyłącza Rp1"
• materiał korpusu mosiądz
• maksymalna temperatura 110°C
• maksymalne ciśnienie 10 bar
