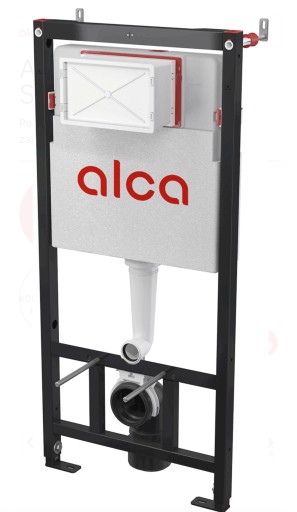

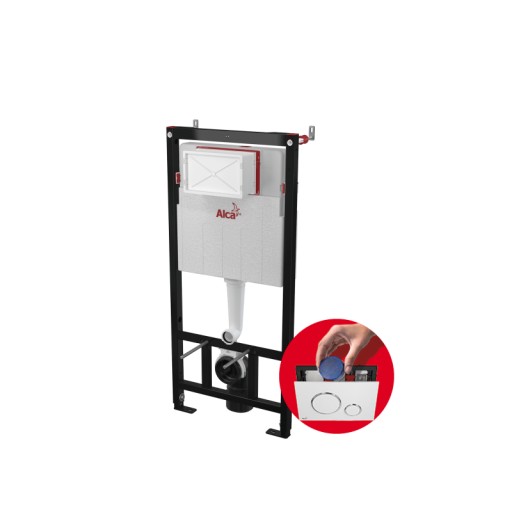

Alcadrain Скрытый монтаж - Скрытый модуль для сухого монтажа, мод.

Element montażowy ścianki działowej do suchej zabudowy, do płyt gipsowo-kartonowych

• regulowane przedłużki kotwiące z hamulcem w zakresie 0-200 mm
• widoczne oznaczenie linii poziomującej i środkowej
• Mechanizm przesuwu uchwytu na odpady w ośmiu pozycjach w odległości 0-93 mm
• zawór kątowy z możliwością podłączenia do systemu rur Mepla
• konstrukcja ramy umożliwia zakotwienie do oddzielnej, wystarczająco nośnej ścianki działowej z płyt gipsowo-kartonowych lub przed ścianą nośną
• zainstalowany system jest pokryty płytami gipsowo-kartonowymi i nie są potrzebne żadne dodatkowe elementy wzmacniające lub kotwiące
• konstrukcja izolacji styropianowej zapobiega powstawaniu rosy na powierzchni zbiornika i tłumi przenoszenie drgań ze zbiornika na konstrukcję budynku
• Przygotowanie do podłączenia uchwytu z adapterem DG1/2" do bidetów i pryszniców
• podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną
• opcja wbudowanego zdalnego lub sensorowego spłukiwania

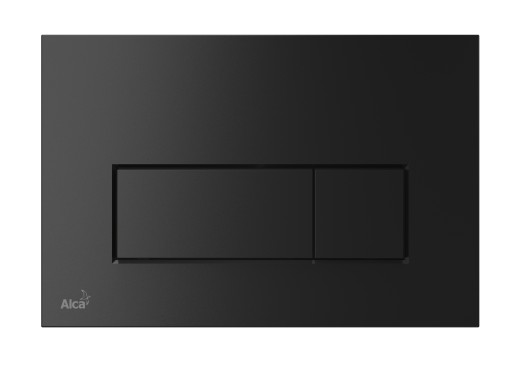

• kompatybilny ze wszystkimi przyciskami sterującymi Alcadrain
• prace serwisowe bez użycia narzędzi
• wlot wody z tyłu/góry pośrodku
• zbiornik jest wykonany z jednego elementu, co gwarantuje 100% szczelność
• Pokrywa otworu serwisowego upraszcza instalację i zapobiega przedostawaniu się wilgoci i brudu.

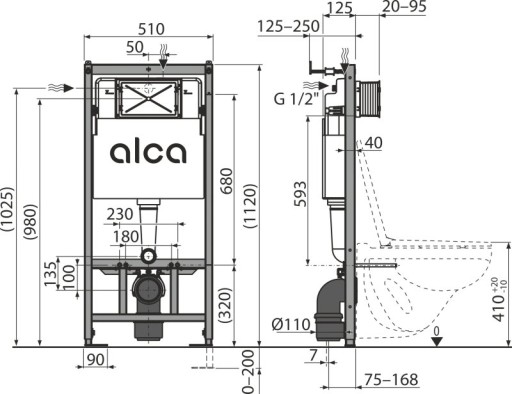

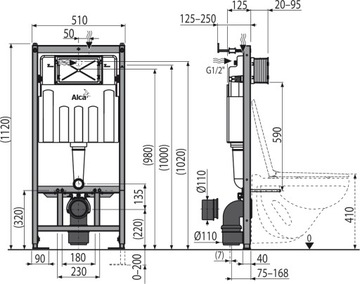

• głębokość montażu regulowana w zakresie 20-95 mm
• głębokość konstrukcyjna 125 mm
• materiał konstrukcji: metal malowany proszkowo

Użycie

• do wiszącej toalety
• Do montażu przed ścianą nośną lub w konstrukcji z płyt gipsowo-kartonowych.
• Do podłóg o grubości 0-200 mm.
• Do montażu wiszącej toalety o rozstawie przyłączy 180 mm lub 230 mm.

Parametry techniczne

• Podłączenie wody od tyłu lub od góry przez otwory montażowe G1/2".
• Funkcjonalny zakres ciśnienia wody 0,05-0,8 MPa.
• Zalecany zakres ciśnienia wody 0,3-0,5 MPa.
• Duża spłuczka 6-9 l.
• Mała spłuczka 2,5-3,5 l.
• Standardowe ustawienie dla dużej spłuczki 6 l.
• Standardowe małe ustawienie spłukiwania 3 l.
• Rezerwa higieniczna 3 l.
• Objętość wody w zbiorniku 9 l.
• Test obciążenia 400 kg.

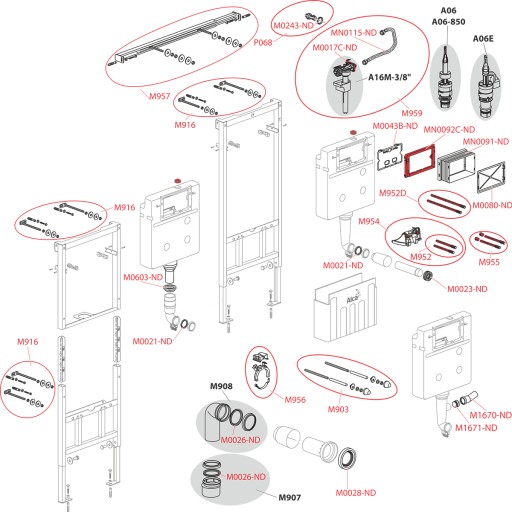

Zakres dostawy

• Zbiornik z armaturą do napełniania i opróżniania
• Samonośna rama
• Przyłącze wody 1/2" ze zintegrowanym zaworem kątowym Schell 1/2"-3/8"
• Śruba mechanizmu 2 szt.
• Zestaw mocujący: śruba Ø8×60 - 4 szt., kołek Ø12 - 4 szt.
• Zestaw mocujący do muszli klozetowej: pręt gwintowany M12 - 2 szt., podkładki - 4 szt., zaślepka - 2 szt., nakrętka - 2 szt., osłona gwintu - 2 szt.
• Kolano odpływowe HT 90/110 polietylen, PE-HD
• Uszczelka wlotu, dławik polipropylenowy, wkładka owijająca
• Uszczelka na odpady, polipropylenowa, uszczelka kabla
• Zestaw zaślepek montażowych do ochrony otworów połączeniowych podczas instalacji systemu
• Dwuczęściowa pokrywa otworu serwisowego, łatwa do skrócenia
