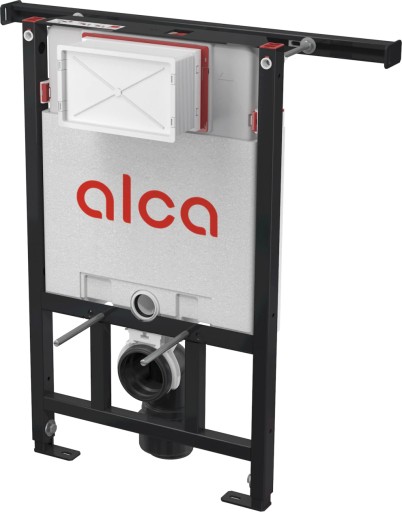

Alcadrain Скрытый монтаж - Модуль для скрытого монтажа, модуль pod

System podtynkowy do montażu na sucho

• regulowane przedłużki kotwiące z hamulcem w zakresie 0-200 mm
• Mechanizm przesuwu uchwytu na odpady w ośmiu pozycjach w odległości 0-93 mm
• zawór kątowy z możliwością podłączenia do systemu rur Mepla
• Obciążenie jest przenoszone na ściany boczne za pomocą belki rozporowej regulowanej w zakresie 830-1200 mm.
• zainstalowany system jest przykryty płytą gipsowo-kartonową i nie ma dodatkowych
• Elementy wzmacniające lub kotwiczące
• polistyrenowa konstrukcja izolacyjna zapobiega powstawaniu rosy na powierzchni zbiornika i tłumi drgania przenoszone przez
• zbiorniki w konstrukcji budynku
• Przygotowanie do podłączenia uchwytu z adapterem DG1/2" do bidetów i pryszniców
• podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną
• opcja wbudowanego zdalnego lub sensorowego spłukiwania
• kompatybilny ze wszystkimi przyciskami sterującymi Alcadrain
• zbiornik jest wykonany z jednego elementu, co gwarantuje 100% szczelność
• wlot wody z tyłu/góry pośrodku
• prace serwisowe bez użycia narzędzi
• Pokrywa otworu serwisowego upraszcza instalację i zapobiega przedostawaniu się wilgoci i brudu.
• głębokość montażu regulowana w zakresie 20-95 mm
• głębokość konstrukcyjna 125 mm
• materiał konstrukcji: metal malowany proszkowo

Użycie

• Do montażu w budynkach drewnianych.
• Do montażu między dwiema ścianami.
• Do montażu wiszącej toalety o rozstawie przyłączy 180 mm lub 230 mm.
• Do odbudowy rdzeni mieszkalnych.
• Do podłóg o grubości 0-200 mm.
• do wiszącej toalety

Parametry techniczne

• Podłączenie wody od tyłu lub od góry przez otwory montażowe G1/2".
• Funkcjonalny zakres ciśnienia wody 0,05-0,8 MPa.
• Zalecany zakres ciśnienia wody 0,3-0,5 MPa.
• Duża spłuczka 6-9 l.
• Mała spłuczka 2,5-3,5 l.
• Standardowe ustawienie dla dużej spłuczki 6 l.
• Standardowe małe ustawienie spłukiwania 3 l.
• Rezerwa higieniczna 3 l.
• Objętość wody w zbiorniku 9 l.
• Test obciążenia 400 kg.

Zakres dostawy

• Zbiornik z armaturą do napełniania i opróżniania
• Rama samonośna z belką rozporową do kotwienia między ścianami 830-1200 mm
• Przyłącze wody 1/2" ze zintegrowanym zaworem kątowym Schell 1/2"-3/8"
• Zestaw mocujący: śruba Ø8×60 - 4 szt., kołek Ø12 - 4 szt.
• Śruba mechanizmu 2 szt.
• Zestaw mocujący do muszli klozetowej: pręt gwintowany M12 - 2 szt., podkładki - 4 szt., zaślepka - 2 szt., nakrętka - 2 szt., osłona gwintu - 2 szt.
• Kolano odpływowe HT 90/110 polietylen, PE-HD
• Uszczelka wlotu, dławik polipropylenowy, wkładka owijająca
• Uszczelka na odpady, polipropylenowa, uszczelka kabla
• Zestaw zaślepek montażowych do ochrony otworów połączeniowych podczas instalacji systemu
• Dwuczęściowa pokrywa otworu serwisowego, łatwa do skrócenia
