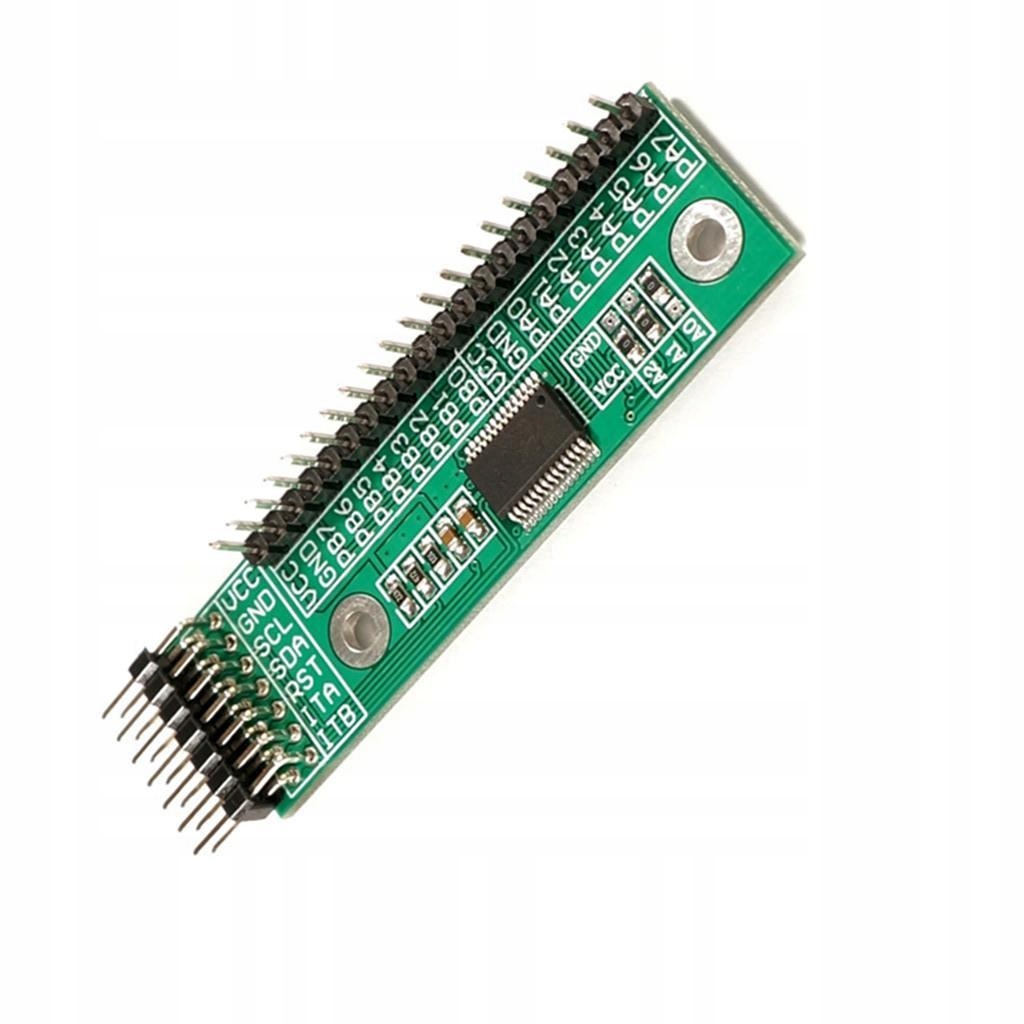

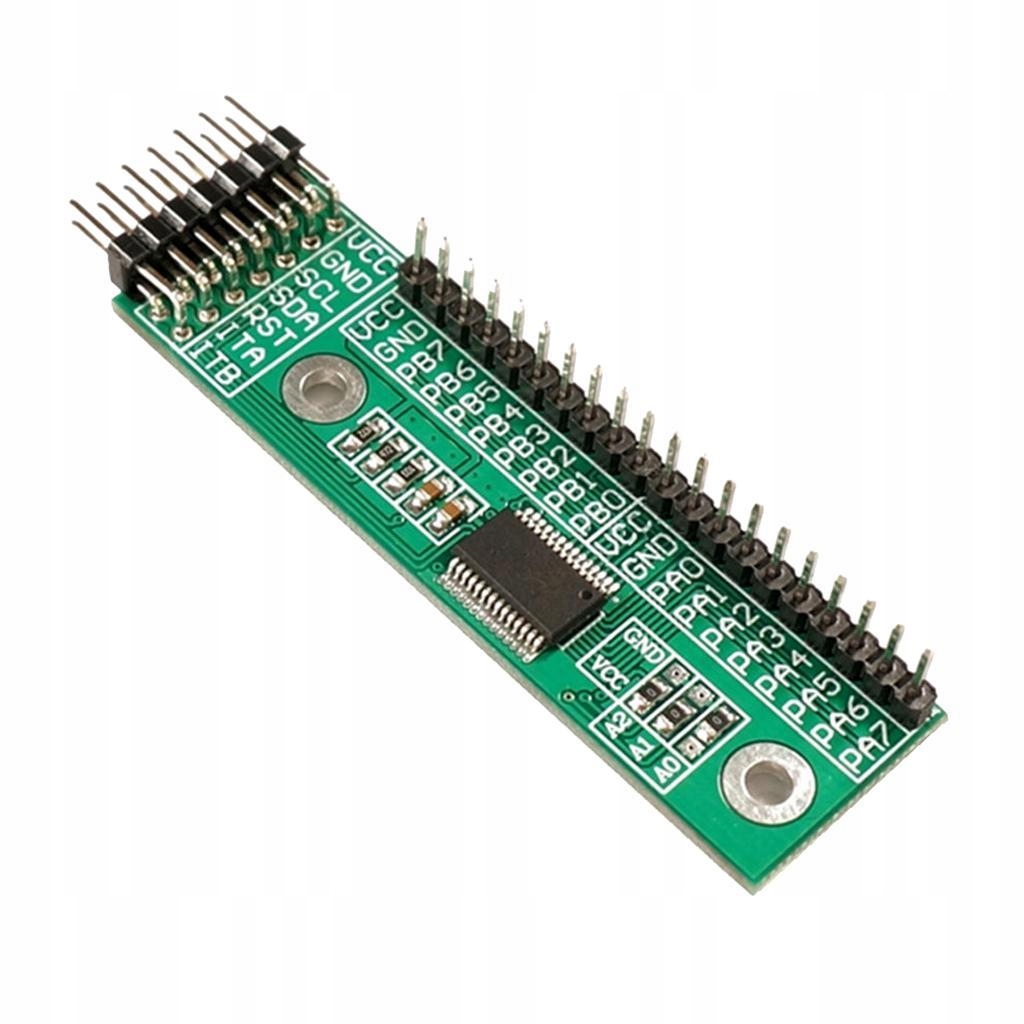

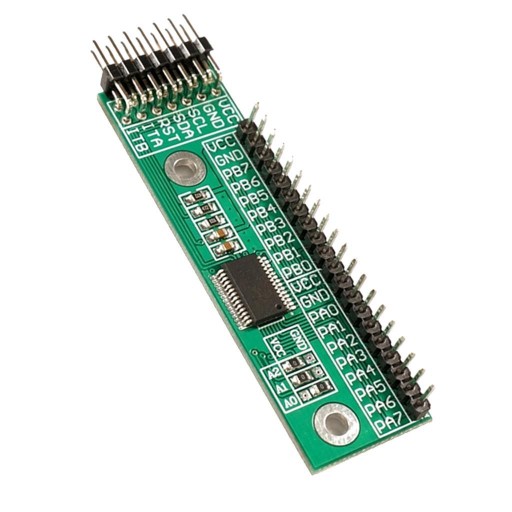

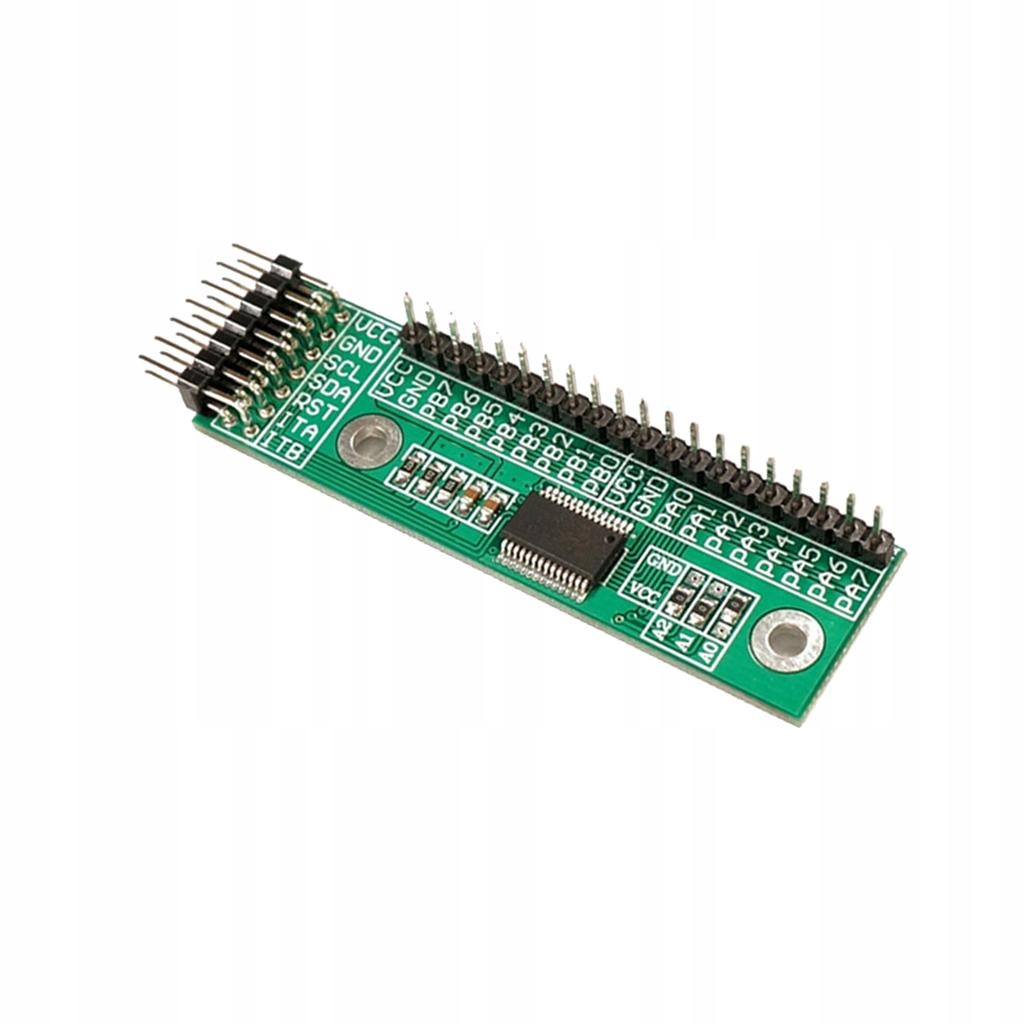

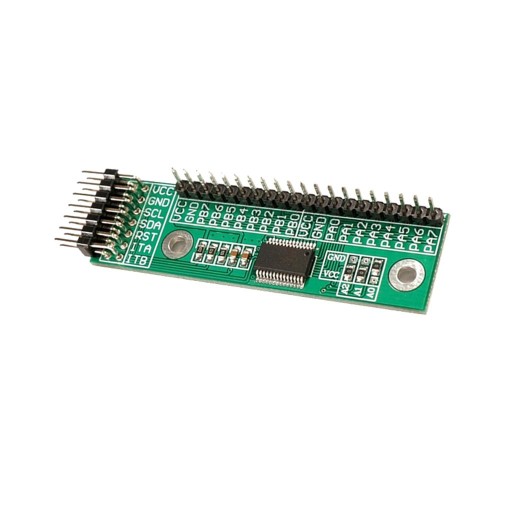

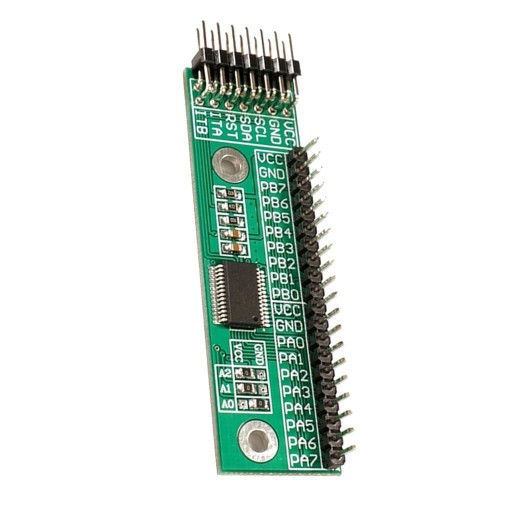

Blesiya MCP23017 16-bitowy moduł rozszerzeń I2C IIC Convert Pin Board

MCP23017 Interfejs IIC 16-bitowy moduł rozszerzenia IO Płytka stykowa I2C-GIPO Konwertuje

Opis:

16/O moduł rozszerzeń interfejsu 12C, przyjmuje chip MCP23017 MicroChip.

Każde IO może być dowolnie skonfigurowane jako wejście lub wyjście i może ustawić rezystor podciągający.

IO skonfigurowane jako wejście może uruchomić funkcję przerwania. Interfejs IO ma dużą zdolność napędową, a prąd ujścia i prąd ciągnięcia mogą osiągnąć 25 mA.

MCP23017 to szybki interfejs IIC. Obsługuje częstotliwość IIC 100 KHz, 400 KHz 7 MHz. Układ ma 3 piny adresowe, które umożliwiają ustawienie do 8 różnych adresów. Zatem 8 modułów można połączyć poprzez dwie magistrale IIC, uzyskując do 128 wejść/wyjść.

Moduł ten jest elastyczny w konfiguracji i ma duże możliwości prowadzenia. Istnieje wiele połączeń równoległych.

Specyfikacja:

Działanie: 3,0 V-5,5 V

Układ napędowy: MCP23017

Liczba IO: 16 ( , przerwa)

Zasilanie napędu: 25 mAh

Częstotliwość 12C: 100 kHz, 400 kHz, 1,7 MHz

Temperatura pracy: -40 ℃ do 125 ℃

Poziom chipa: klasa przemysłowa

Równoległe wielokrotności: do 8

Program jazdy: 51 i

Rozmiar: ok. 65 mm x 19 mm

VCC: Wejście źródła zasilania, 3,0–5,5 V

GND: Moc ujemna, 0 V

SCL: linia zegara 12C, SCL podłączenia pinu IO MCU lub interfejsu MCU 12C

SDA: linia danych 12C, SDA podłączenia pinu IO MCU lub interfejsu MCU 12C

: Przywrócenie chipa, niski poziom skuteczny, podłączony pin IO MCU lub niepodłączony

ITA: wyjście przerwania portu GPIOA, podłącz pin IO MCU, bez połączenia w przypadku przerwy

ITB: wyjście przerwania portu GPIOB, podłącz pin IO MCU, bez połączenia w przypadku przerwy

Paczka zawiera:

1 szt. 16-bitowy moduł rozszerzenia IO interfejsu I2C
