Датчик давления воды 0,5-4,5 В, 30 фунтов на квадратный дюйм

Funkcje:

Jest to zaawansowany przetwornik ciśnienia niż tradycyjny mechaniczny przetwornik ciśnienia.

± 2% FS mały błąd wyjściowy, w tym błąd nieliniowy, błąd histerezy i powtarzalność, pełny zakres temperatur.

Lekki i mały rozmiar, wygodny w instalacji i obsłudze.

Posiada pełną funkcję ochrony przed przepięciami.

Działa na olej, paliwo, olej napędowy, gaz, wodę, ciśnienie powietrza, może być stosowany w zbiorniku oleju, zbiorniku gazu, zbiorniku oleju napędowego itp.

Specyfikacje:

Materiał: Stal nierdzewna

Napięcie: DC 5 V.

Ciśnienie: 30 psi, 100 psi, 150 psi, 200 psi, 300 psi, 500 psi (opcjonalnie)

Rodzaj gwintu: 1/8 "NPT

30 psi

Wejście: 0-30 psi

Wyjście: liniowe napięcie wyjściowe 0,5 V ~ 4,5 V. 0 psi wyjścia 0,5 V, 15 psi wyjścia 2,5 V, 30 psi wyjścia 4,5 V.

Dokładność: w granicach 2% odczytu (pełna skala).

Gwint: 1/8 "-27 NPT.

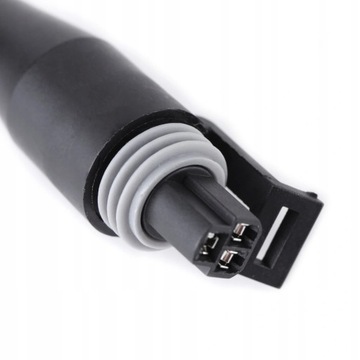

Złącze przewodów: uszczelnione wodą szybkozłącze. Dołączone jest złącze pasujące.

Okablowanie: czerwony dla 5 V; Czarny dla ziemi; Niebieski dla wyjścia sygnału.

100 psi

Wejście: 0-100 psi

Wyjście: liniowe napięcie wyjściowe 0,5 V ~ 4,5 V. 0 psi wyjścia 0,5 V, 50 psi wyjścia 2,5 V, 100 psi wyjścia 4,5 V.

Dokładność: w granicach 2% odczytu (pełna skala).

Gwint: 1/8 "-27 NPT

Złącze przewodów: uszczelnione wodą szybkozłącze. W zestawie złącze współpracujące i wiązka przewodów (pigtail).

Okablowanie: czerwony dla 5 V; Czarny dla ziemi; Niebieski dla wyjścia sygnału.

150 psi

Wejście: 0-150 psi

Wyjście: liniowe napięcie wyjściowe 0,5-4,5 V. 0 psi wyjścia 0,5 V, 75 psi wyjścia 2,5 V, 150 psi wyjścia 4,5 V.

Dokładność: /- 0,5% FS

Wątek: 1/8 "NPT

Okablowanie: czerwony dla 5 V; Czarny dla ziemi; Zielony dla wyjścia sygnału

Przeciążalność: 2-4-krotność ciśnienia znamionowego

Temperatura pracy: -40 ℃ ~ 120 ℃

Temperatura kompensacji: 0 ℃ ~ 80 ℃

Klasa ochrony: IP67

Medium ciśnieniowe: olej, gaz i woda, które są kompatybilne ze stalą nierdzewną 316L

Rezystancja obciążenia: ≤ (zasilanie-6,5 V / 0,02 A) Ω

Stabilność długoterminowa: poniżej 0,1% FS / rok

Wpływ temperatury na zero: Typowy: 0,02% FS / ℃; Maksymalnie: 0,05% FS / ℃

Wpływ temperatury na czułość: Typowy: 0,02% FS / ℃; Maksymalnie: 0,05% FS / ℃

Odporność na wstrząsy: 1000g

Anti-Shock: ≤ /- 0,01% FS (osie X, Y, Z, 200 Hz / g)

Czas reakcji: ≤1 ms

Rezystancja izolacji:> 100mΩ 500VDC

Klasa przeciwwybuchowości: ExiaTTCT6

Kompatybilność elektromagnetyczna: EN50051-1

200 psi

Wejście: 0-200 psi

Wyjście: liniowe napięcie wyjściowe 0,5 V ~ 4,5 V. 0 psi wyjścia 0,5 V, 100 psi wyjścia 2,5 V i 200 psi wyjścia 4,5 V.

Temperatura pracy: -40 ~ 125 ℃

Dokładność: ± 1% FS

Gwint: 1/8 "-27 NPT

Przeciążalność: 2-krotność ciśnienia znamionowego

Medium ciśnieniowe: olej, gaz i woda, które są kompatybilne ze stalą nierdzewną 316L

Rezystancja obciążenia: ≤ (zasilanie-6,5 V / 0,02 A) Ω

Stabilność długoterminowa: ± 0,2% FS / rok

Wpływ temperatury na zero: Typowy: ± 0,02% FS / ℃; Maksymalnie: ± 0,05% FS / ℃

Wpływ temperatury na czułość: Typowy: ± 0,02% FS / ℃; Maksymalnie: ± 0,05% FS / ℃

Odporność na wstrząsy: 100g

Anti-Shock: ≤ ± 0,01% FS (osie X, Y, Z, 200 Hz / g)

Czas reakcji: ≤1 ms

Rezystancja izolacji:> 100mΩ 500VDC

Klasa przeciwwybuchowości: ExiaTTCT6

Kompatybilność elektromagnetyczna: EN50081-1; EN50082-2; IEC6 1000-4-3

Złącze przewodów: uszczelnione wodą szybkozłącze. W zestawie złącze współpracujące i wiązka przewodów (pigtail).

Okablowanie: czerwony dla IN ; Czarny dla GND; Zielony dla OUT.

300 psi

Wejście: 0-300 psi

Wyjście: liniowe napięcie wyjściowe 0,5-4,5 V. 0 psi wyjścia 0,5 V, 150 psi wyjścia 2,5 V, 300 psi wyjścia 4,5 V.

Dokładność: /- 0,5% FS

Wątek: 1/8 "NPT

Okablowanie: czerwony: 5 V; Czarny: mielony; Zielony: wyjście sygnału

Przeciążalność: 2-4-krotność ciśnienia znamionowego

Temperatura pracy: -40 ~ 120 ℃

Temperatura kompensacji: 0 ℃ ~ 80 ℃

Klasa ochrony: IP67

Medium ciśnieniowe: olej, gaz i woda, które są kompatybilne ze stalą nierdzewną 316L

Rezystancja obciążenia: ≤ (zasilanie-6,5 V / 0,02 A) Ω

Stabilność długoterminowa: poniżej 0,1% FS / rok

Wpływ temperatury na zero: Typowy: 0,02% FS / ℃; Maksymalnie: 0,05% FS / ℃

Wpływ temperatury na czułość: Typowy: 0,02% FS / ℃; Maksymalnie: 0,05% FS / ℃

Odporność na wstrząsy: 1000g

Anti-Shock: ≤ /- 0,01% FS (osie X, Y, Z, 200 Hz / g)

Czas reakcji: ≤1 ms

Rezystancja izolacji:> 100mΩ 500VDC

Klasa przeciwwybuchowości: ExiaTTCT6

Kompatybilność elektromagnetyczna: EN50051-1.

500 psi

Wejście: 0-500 psi (ciśnienie manometryczne)

Wyjście: liniowe napięcie wyjściowe 0,5-4,5 V. 0 psi wyjścia 0,5 V, 250 psi wyjścia 2,5 V i 500 psi wyjścia 4,5 V.

Dokładność: /- 1% FS

Wątek: 1/8 "NPT

Okablowanie: czerwony dla 5 V; Czarny dla ziemi; Żółty (zielony) dla wyjścia sygnału

Przeciążalność: 2-4-krotność ciśnienia znamionowego

Temperatura pracy: -40 ℃ ~ 120 ℃

Temperatura kompensacji: 0 ℃ ~ 80 ℃

Klasa ochrony: IP67

Medium ciśnieniowe: olej, gaz i woda, które są kompatybilne ze stalą nierdzewną 316L

Rezystancja obciążenia: ≤ (zasilanie-6,5 V / 0,02 A) Ω

Stabilność długoterminowa: poniżej 0,1% FS / rok

Wpływ temperatury na zero: Typowy: 0,02% FS / ℃; Maksymalnie: 0,05% FS / ℃

Wpływ temperatury na czułość: Typowy: 0,02% FS / ℃; Maksymalnie: 0,05% FS / ℃

Odporność na wstrząsy: 1000g

Anti-Shock: ≤ /- 0,01% FS (osie X, Y, Z, 200 Hz / g)

Czas reakcji: ≤1 ms

Rezystancja izolacji:> 100mΩ 500VDC

Klasa przeciwwybuchowości: ExiaTTCT6

Kompatybilność elektromagnetyczna: EN50051-1.

Paczka zawiera:

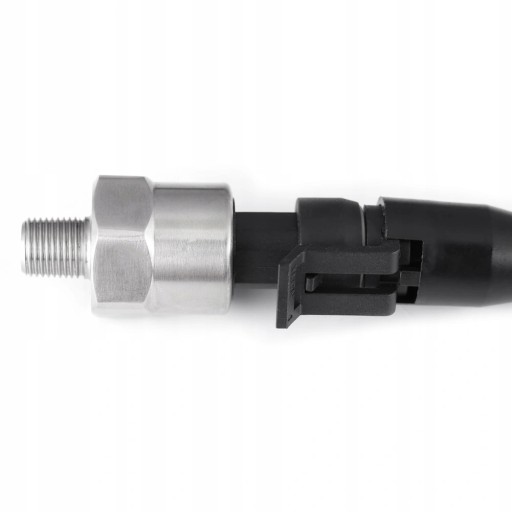

1 x przetwornik ciśnienia (z kablem)
