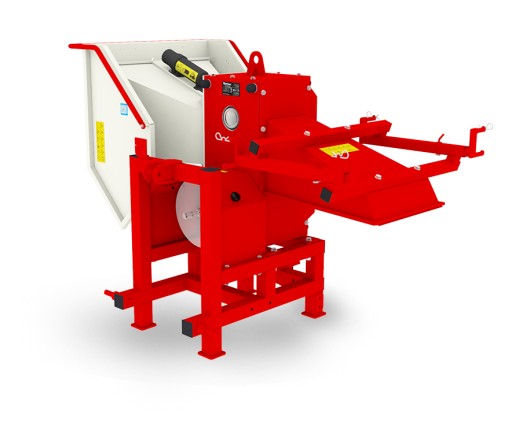

Измельчитель веток ARPAL AM-200TR! Режет ветки до 200 мм.

Zalety ARPAL AM-120TR

• Tnie gałęzie o średnicy do 200 mm
• Bunkier do worków Big-Bag. Drewno opałowe może być ładowane bezpośrednio do big-baga lub luzem.
• Konstrukcja jest zgodna z normami bezpieczeństwa UE
• Połączenie rozdrabniacza z ciągnikiem jest zabezpieczone przed przeciążeniem
• Wydajność do 14 м³
• Uniwersalny uchwyt pod hak holowniczy lub przyczepę ciągnikową. Wygodna praca w jednym zaczepie ciągnik - rozdrabniacz - przyczepa.
• Wygodna, przemyślana konstrukcja. Do uruchomienia nie wymaga żadnego narzędzia strony trzeciej
• Detale wykonywane na maszynach z CNC z idealną precyzją
• Odporne do oddziaływania mechanicznego malowanie proszkowe
• Noże poddane obróbce cieplnej z wytrzymałej stali AISI 5140
• Doskonała obsługa

Charakterystykę

• Maksymalna średnica miękkiego drewna - do 200 mm
• Maksymalna średnica twardego drewna - do 170 mm
• Długość kawałka - 120-240 mm
• Ilość noży - 6 szt
• Minimalna moc ciągnika do pracy - 80 KM
• Wymiary wlotu - 285х255 mm
• Grubość obudowy mechanizmu - 30 mm

Szczegółowy opis

Rębak do gałęzi AM-200TR jest przeznaczony do przetwarzania i utylizacji gałęzi, listew, płyt, lameli i innych odpadów drzewnych poprzez ich rozdrabnianie. Rębak do gałęzi przetwarza surowiec na kawałki o długości 12...24 cm, rozmiar ten nie jest regulowany i zależy od średnicy (grubości) surowca. AM-200TR może rozdrabniać gałęzie o średnicy do 200 cm, w zależności od wilgotności i gatunku drzewa. Rozdrobnione gałęzie są idealnym paliwem do pirolizy i kotłów na paliwo stałe, kominków, pieców i innych urządzeń grzewczych, a także do produkcji węgla drzewnego.

Wydajność rozdrabniacza do gałęzi AM-200TR wynosi maksymalnie 14 m³ gotowego produktu na godzinę pracy. Wydajność zależy bezpośrednio od jakości przygotowania surowca i liczby pracowników zaangażowanych w proces.

Podłączenie do ciągnika i zabezpieczenie przed przeciążeniem

Rozdrabniacz gałęzi AM-200TR jest napędzany przez WOM ciągnika i montowany na standardowym trzypunktowym układzie zawieszenia. Minimalna moc ciągnika wymagana do obsługi rozdrabniacza gałęzi wynosi 80 KM.

Zalecamy podłączenie rozdrabniacza do ciągnika za pomocą wału odbioru mocy klasy S8 ze sprzęgłem ciernym i jednokierunkowym. Sprzęgło chroni ciągnik i rozdrabniacz przed obciążeniami krytycznymi. Składa się z tarcz ciernych dociskanych śrubami ze sprężynami. Im mocniej zaciśnięte są sprężyny, tym większe obciążenie obrotowe mogą wytrzymać tarcze. Jak działa sprzęgło: na przykład rzucasz gałęzią i ona utknie, w tym momencie noże rębaka zatrzymują się, ale traktor chce jechać dalej. W tym momencie tarcze sprzęgła WOM zaczynają się obracać. W związku z tym rozdrabniacz zatrzymał się, a ciągnik obraca się i nic się nie psuje. Musisz zatrzymać wał WOM ciągnika, zdobyć gałąź i możesz ponownie pracować. Gimbal nie jest dołączony do niszczarki, ale możesz go kupić u nas lub użyć własnego, najważniejsze jest to, że ma odpowiednio skonfigurowane sprzęgło.

Mechanizm tnący

Mechanizm tnący składa się z dwóch płyt, wału napędowego i dwóch wałów roboczych z nożami. Koło zamachowe jest zainstalowane na wale napędowym rozdrabniacza. Został zaprojektowany w celu zwiększenia momentu obrotowego i momentu bezwładności. Pozwala to na ścinanie gałęzi o większej średnicy za pomocą ciągników o mniejszej mocy. Również koło zamachowe zmniejsza obciążenie WOM ciągnika.

Średnica koła zamachowego wynosi - 360 mm, a waga - 30 kg. Grubość - 37 mm

Koła zębate są połączone z wirnikami za pomocą stożkowych szybkozłączek. Ten rodzaj połączenia jest kluczową różnicą między naszymi rozdrabniaczami a innymi producentami, którzy stosują sztywne połączenia wielowypustowe lub wpustowe, które mogą prowadzić do nieodwracalnych uszkodzeń lub kosztownych napraw.

Sprzęgła stożkowe pełnią kilka funkcji:

1. Pozwalają idealnie ustawić noże w jednej płaszczyźnie.

2. Pozwalają wyregulować mechanizm tnący i uniknąć złamania podczas pracy.

3. Zapobiegają zniszczeniu modułu tnącego po przekroczeniu obciążenia.

Czopy wałów są szlifowane, aby zapewnić szczelne dopasowanie sprzęgieł stożkowych. Sprzęgła przenoszą obciążenie wymagane do działania i są dokręcane z nadmierną siłą tylko w przypadku obciążeń awaryjnych, aby zapobiec uszkodzeniu sprzętu.

Taka konstrukcja mechanizmu tnącego pozwala na rozdrabnianie nawet najcieńszych gałęzi, co wpływa na jakość rozdrobnionego materiału, ponieważ wszystkie kawałki zostaną od siebie oddzielone. W rozdrabniaczach o innych konstrukcjach, jeśli noże nie są ustawione względem siebie z minimalną szczeliną na wylocie, gałęzie mogą być podcięte i w formie "kiełbasek", co generalnie utrudnia wykorzystanie takich surowców.

Każda część modułu tnącego jest produkowana osobno na maszynach sterowanych komputerowo numerycznie. Pozwala to osiągnąć wysoką dokładność, jakość i współosiowość części elementów tnących.

Dzięki precyzyjnemu dopasowaniu i idealnie płaskim powierzchniom moduł montuje się precyzyjnie. Mechanizm działa dobrze i płynnie, jak w zegarku.

W konstrukcji spawanej istnieje duże prawdopodobieństwo wystąpienia różnych zniekształceń i deformacji podczas spawania, co prowadzi do utraty prawidłowej geometrii i wyrównania modułu tnącego. Początkowo takie problemy mogą nie wpływać na działanie, ale z czasem, po dłuższym użytkowaniu, doprowadzą do poważnych uszkodzeń. A co najważniejsze, naprawa i rozwiązanie tego problemu będzie niemożliwe, w przeciwieństwie do prefabrykowanej konstrukcji, którą można całkowicie zdemontować za pomocą jednego klucza, a każdą pojedynczą część można wymienić.

Noże

Elementem roboczym rozdrabniacza do gałęzi są noże. Rozdrabniacz do gałęzi AM-200TR posiada 6 noży, wykonanych ze stali AISI 5140, o podwójnym kącie ostrzenia i poddawanych, obróbce cieplnej w nowoczesnym urządzeniu do obróbki termicznej. Noże rozdrabniacza wkładane są w wyfrezowany rowek wału roboczego, technologia ta znacznie zmniejsza obciążenie śrub mocujących noże.

AM-200TR - potężny rozdrabniacz, jest przeznaczony do pracy z dość dużymi i ciężkimi gałęziami. Dlatego mogą utknąć w tym procesie. Aby to zrobić, konstrukcja zapewnia mechanizm rozprężania noży, aby łatwo dotrzeć do zablokowanej gałęzi.

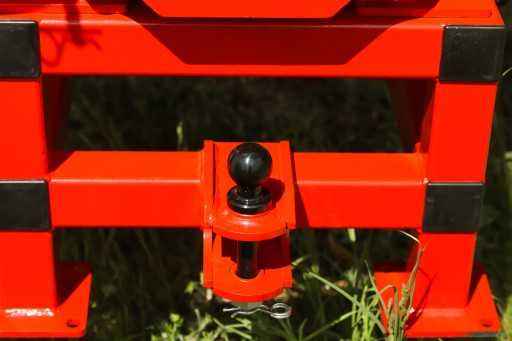

Rama i hak holowniczy

Rębak AM-200TR jest zainstalowany na sztywnej wzmocnionej ramie z rury profilowej zaprojektowanej do długotrwałych obciążeń. Rama jest wyposażona w uniwersalny uchwyt do haka holowniczego lub przyczepy ciągnika. Rębak jest wygodny do transportu w jednym zaczepie z ciągnikiem i przyczepą.

Bunkier wejściowy. Fasowanie drewna opałowego

Rębak AM-200TR posiada specjalny bunkier wyjściowy, który umożliwia rozdrabnianie gałęzi do dużych worków. Zbiornik ma sztywną konstrukcję i można go dostosować do różnych rozmiarów worków big-bag. Zalecamy stosowanie worków o oczkach 1 × 1 m. Bunkier jest wykonany z metalu o grubości 2 mm i wzmocniony rurą. Nadaje on gałęziom wyraźny kierunek i chroni operatora przed przypadkowym wyrzuceniem pociętych kawałków.

Bunkier wejściowy. Bezpieczeństwo operatora

Bunkier wlotowy jest wyposażony w przezroczystą kurtynę z PVC, która chroni operatora przed wiórami podczas pracy. Rozdrabniacz gałęzi AM-200TR jest wyposażony w specjalny uchwyt bezpieczeństwa, który jest umieszczony na krawędzi bunkra wlotowego i służy do zatrzymania rozdrabniacza gałęzi w sytuacji awaryjnej podczas pracy.

Bunkier zasypowy ma sztywną konstrukcję, dodatkowo spawaną specjalną rurą na całym obwodzie i wzmocnioną kanałem od dołu, aby wytrzymać uderzenia gałęzi.

Długość bunkra spełnia normy bezpieczeństwa Unii Europejskiej dla maszyn leśnych. Wymiary wlotu 285 × 255 mm.

Rębak do gałęzi AM-200TR jest w całości produkowany w naszym zakładzie. Kontrolujemy jakość wszystkich etapów produkcji, a wszystkie powierzchnie wyładunkowe podlegają obowiązkowemu szlifowaniu. Jakość spawów jest kontrolowana.

Wszystkie konstrukcje są czyszczone przed malowaniem. Rębak gałęzi jest pokryty farbą proszkową, co znacznie wydłuża żywotność konstrukcji rozdrabniacza.

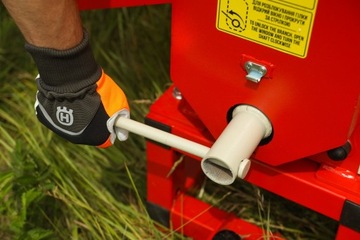

Fajną cechą wszystkich rozdrabniaczy do gałęzi ARPAL jest to, że nie wymagają one żadnych dodatkowych narzędzi. Przygotowanie rozdrabniacza do pracy, uruchomienie, wymiana pakera - wszystko to można wykonać bez użycia dodatkowych kluczy.

Gwarancja i serwis

Obsługa i zorientowanie na klienta to duża zaleta firmy ARPAL. Zawsze staramy się jak najszybciej pomóc naszym klientom z różnymi pytaniami, które mogą pojawić się podczas pracy. Na bunkrze wejściowym znajduje się kod QR, który umożliwia natychmiastowy bezpośredni kontakt ze specjalistami zakładu. Jest to bardzo wygodne.

Jesteśmy pewni naszych produktów, dlatego na rozdrabniacz do gałęzi АМ-200TR. Ponadto jako producent zapewniamy serwis gwarancyjny i pogwarancyjny rozdrabniacza do gałęzi АМ-200TR.

Kupując u nas rozdrabniacz gałęzi, otrzymujesz niezawodnego asystenta na drodze do swojej niezależności energetycznej!

O produkcji

Fabryka ARPAL - producent rozdrabniaczy gałęzi i rębaków tarczowych.

Od 2013 roku produkujemy urządzenia do utylizacji i recyklingu odpadów drzewnych. Naszymi klientami są małe gospodarstwa domowe, przedsiębiorstwa użyteczności publicznej, gospodarstwa rolne i leśne, arboryści i inne firmy. Dzięki połączeniu wysoko wykwalifikowanych specjalistów i doskonałej obsługi udało nam się zdobyć zaufanie tysięcy klientów.

Wyznaczamy standardy jakości urządzeń w zakresie recyklingu odpadów drzewnych. Dzięki ciągłym innowacjom napędzamy branżę do przodu. Sprzęt ARPAL został z powodzeniem wyeksportowany do Europy, Azji i Australii.
