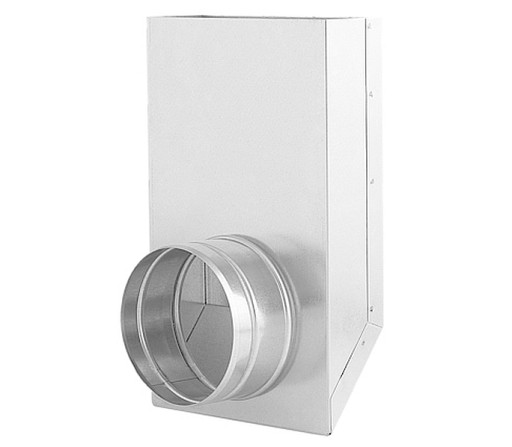

L-ФОРМА KLO150x50/125-OC

Kształtka L z wylotem okrągłym KLO

150/50 fi 125 mm

Model - KLO150x50/125-OC

Dane techniczne:

• materiał - blacha ocynkowana 0,5 mm
• przeznaczenie - przewody wentylacyjne, ogrzewanie powietrzne
• max temperatura - 250˚C

Opis produktu

Kształtka służy do przejścia kanału prostokątnego na okrągły pod kątem 90º.

Kształtki prostokątne pozwalają na wykonanie kanałów DGP i wentylacji np. w posadzkach lub podwieszanych sufitach.

Kształtka jest zgrzewana punktowo i wykonana z blachy ocynkowanej, co chroni ją przed korozją.

Układy oparte na kształtkach prostokątnych wymagają izolacji wełną mineralną w postaci maty, płyt lub za pomocą rękawów izolujących.

Poszczególne elementy łączy się ze sobą za pomocą złączek wewnętrznych oraz przytwierdza blachowkrętami.

Wymiary:

Podstawowe zasady instalacji systemów Dystrybucji Gorącego Powietrza (DGP):

• trasy przewodów powinny być jak najkrótsze i zawierać jak najmniej kształtek,
• należy stosować trójniki i kolana o w miarę możliwości łagodnych łukach,
• dla komfortu akustycznego i redukcji prędkości powietrza stosować elementy pełniące rolę skrzynek rozprężnych,
• zakładając prędkości przepływu w kanałach do obliczeń przekroju i wymiarów liniowych korzystne jest ich przyjmowanie z zakresu 2,5  - 4 m/s, nie powinno się natomiast przekraczać wartości 6 m/s.
• należy  przewidzieć elementy regulacyjne w postaci elementów nawiewnych z regulacją: kratki z żaluzją lub anemostaty nawiewne, bądź w postaci przepustnic.
