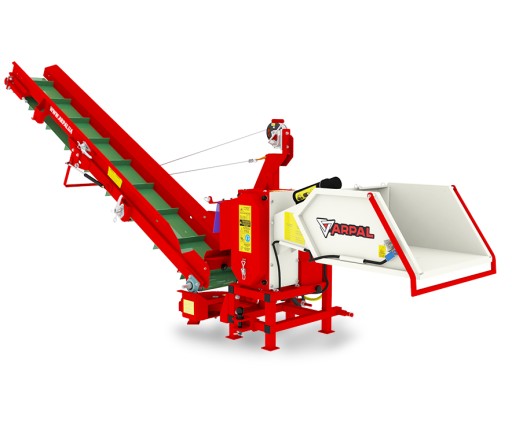

Измельчитель веток ARPAL AM-120TR-K! Режет ветки до 120 мм.

Переваги ARPAL AM-80TR

• Tnie gałęzie o średnicy do 120 mm
• Przenośnik obrotowy do podawania gałęzi na wysokość do 3 metrów. Może być obracany w 3 pozycjach: 0°, 45° i 90°.
• Konstrukcja jest zgodna z normami bezpieczeństwa UE
• Połączenie rozdrabniacza z ciągnikiem jest zabezpieczone przed przeciążeniem
• Wydajność do 10 m³
• Uniwersalne mocowanie do haka holowniczego lub przyczepy ciągnika. Wygodna praca w jednym ciągniku - rozdrabniacz - zaczep przyczepy.
• Wygodna, przemyślana konstrukcja. Do uruchomienia nie wymaga żadnego narzędzia innej firmy
• Detale wykonywane na obrabiarkach sterowanych numerycznie z doskonałą precyzją
• Odporne na uderzenia mechaniczne malowanie proszkowe
• Noże poddane obróbce cieplnej z wytrzymałej stali AISI 5140
• Doskonała obsługa

Charakterystykę

• Maksymalna średnica miękkiego drewna - do 120 mm
• Maksymalna średnica twardego drewna - do 100 mm
• Długość kawałka - 90-180 mm
• Ilość noży - 6 szt
• Minimalna moc ciągnika do pracy - 24 KM
• Wymiary wlotu - 160х280 mm
• Grubość obudowy mechanizmu - 25 mm

Szczegółowy opis

Rębak do gałęzi AM-120TR-K jest przeznaczony do przetwarzania i utylizacji gałęzi, listew, płyt, lameli i innych odpadów drzewnych poprzez rozdrabnianie. Rębak do gałęzi przetwarza surowiec na kawałki o długości 9...18 cm, rozmiar ten nie jest regulowany i zależy od średnicy (grubości) surowca. AM-120TR-K może rozdrabniać gałęzie o średnicy do 120 cm, w zależności od wilgotności i gatunku drzewa. Rozdrobnione gałęzie są idealnym paliwem do pirolizy i kotłów na paliwo stałe, kominków, pieców i innych urządzeń grzewczych, a także do produkcji węgla drzewnego.

Wydajność rębaka do gałęzi AM-120TR-K wynosi maksymalnie 10 m³ gotowego produktu na godzinę. Wydajność zależy bezpośrednio od jakości przygotowania surowca i liczby pracowników zaangażowanych w proces roboczy.

Podłączenie do ciągnika i zabezpieczenie przed przeciążeniem

Rębak do gałęzi AM-120TR-K jest napędzany przez WOM ciągnika i montowany na standardowym trzypunktowym układzie zawieszenia. Minimalna moc ciągnika wymagana do obsługi rozdrabniacza do gałęzi wynosi 24 KM.

Zalecamy podłączenie rozdrabniacza do ciągnika za pomocą wału odbioru mocy T5 ze sprzęgłem ciernym. Sprzęgło chroni ciągnik i rozdrabniacz przed krytycznymi obciążeniami. Składa się ono z tarcz ciernych, które są dociskane śrubami i sprężynami. Im mocniej zaciśnięte są sprężyny, tym większe obciążenie obrotowe mogą wytrzymać tarcze. Jak działa sprzęgło: na przykład, rzucasz gałęzią i ona utknie, w tym momencie noże rębaka zatrzymują się, ale ciągnik chce dalej się obracać. W tym momencie tarcze sprzęgła WOM zaczynają się obracać. Tak więc rębak zatrzymał się, a ciągnik obraca się i nic nie jest uszkodzone. Wystarczy zatrzymać WOM ciągnika, wyjąć gałąź i można ponownie rozpocząć pracę. Wałek WOM nie jest dołączony do rozdrabniacza, ale można go kupić u nas lub użyć własnego, o ile ma odpowiednio wyregulowane sprzęgło.

Mechanizm tnący

Mechanizm tnący składa się z dwóch płyt, wału napędowego i dwóch wałów roboczych z nożami. Koło zamachowe jest zainstalowane na wale napędowym rozdrabniacza. Został zaprojektowany w celu zwiększenia momentu obrotowego i momentu bezwładności. Pozwala to na ścinanie gałęzi o większej średnicy za pomocą ciągników o mniejszej mocy. Również koło zamachowe zmniejsza obciążenie wału odbioru mocy ciągnika.

Średnica koła zamachowego wynosi - 300 mm, waga - 20 kg. Grubość - 37 mm

Koła zębate są połączone z wałami roboczymi za pomocą szybkozłączek stożkowych. Ten rodzaj połączenia jest kluczową różnicą między naszymi rozdrabniaczami a innymi producentami, którzy używają sztywnych połączeń typu wielowypustowego lub wpustowego, co z czasem prowadzi do nieodnawialnych uszkodzeń lub kosztownych napraw.

Sprzęgła stożkowe pełnią kilka funkcji:

1. Pozwalają idealnie ustawić noże w jednej płaszczyźnie.

2. Pozwalają wyregulować mechanizm tnący i uniknąć pękania podczas pracy.

3. Zapobiegają zniszczeniu modułu tnącego po przekroczeniu obciążenia.

Szyje wałów roboczych są szlifowane, co zapewnia szczelne dopasowanie sprzęgieł stożkowych. Sprzęgła przenoszą obciążenie niezbędne do pracy i przewijają się tylko przy obciążeniach awaryjnych, aby zapobiec uszkodzeniu sprzętu.

Ta konstrukcja mechanizmu tnącego pozwala ciąć nawet najcieńsze gałęzie, co wpływa na jakość rozdrobnionego materiału, ponieważ wszystkie kawałki zostaną podzielone między siebie. W rozdrabniaczach o innej konstrukcji, jeśli noże nie pokrywają się wyraźnie względem siebie z minimalną szczeliną, na wyjściu gałęzie mogą być niecięte i w postaci "kiełbasek", co dodatkowo utrudnia wykorzystanie takich surowców.

Każda część modułu tnącego jest produkowana osobno na maszynach CNC. Pozwala to osiągnąć wysoką dokładność, jakość i współosiowość części elementów tnących.

Dzięki wyraźnym lądowaniom i idealnie płaskim płaszczyznom moduł jest wyraźnie montowany. Mechanizm działa dobrze i płynnie jak zegarek.

W konstrukcji spawanej istnieje duża szansa na różne zniekształcenia i odkształcenia podczas spawania, co prowadzi do utraty prawidłowej geometrii i współosiowości modułu tnącego. Na początku takie problemy mogą nie wpływać na pracę, ale później, po dłuższym użytkowaniu, doprowadzi to do poważnych awarii. A co najważniejsze w tym wariancie nie będzie można naprawić i rozwiązać tego problemu, w przeciwieństwie do prefabrykowanej konstrukcji, którą można całkowicie zdemontować jednym kluczem i wymienić każdą pojedynczą część.

Noże

Elementem roboczym rębarki są noże. Na rozdrabniaczu gałęzi АМ-120TR-K zainstalowanych jest 6 noży, noże wykonane są ze stali AISI 5140, mają podwójny kąt szlifowania i koniecznie przechodzą proces obróbki cieplnej na nowoczesnej instalacji HDTV. Noże rozdrabniacza są wkładane do frezowanego rowka wału roboczego, technologia ta pozwala znacznie zmniejszyć obciążenie śrub mocujących noże.

AM-120TR-K to potężny rozdrabniacz, przeznaczony do pracy z dość dużymi i ciężkimi gałęziami. Dlatego mogą one utknąć w procesie. W tym celu w konstrukcji zastosowano mechanizm wysuwania noży, umożliwiający łatwe usunięcie zakleszczonej gałęzi.

Rama i hak holowniczy

Rębak AM-120TR-K jest zamontowany na sztywnej, wzmocnionej ramie wykonanej z kształtowanej rury zaprojektowanej do długotrwałych obciążeń. Rama jest wyposażona w uniwersalne mocowanie do haka holowniczego lub przyczepy ciągnikowej. Rębak jest wygodnie transportowany na tym samym zaczepie co ciągnik i przyczepa.

Przenośnik. Pakowanie drewna opałowego.

Rębak gałęzi AM-120TR-K jest wyposażony w przenośnik, który umożliwia podawanie rozdrobnionego surowca bezpośrednio na przyczepę samochodu lub do specjalnego pojemnika (kontener, big bag). Przenośnik może znacznie zwiększyć wydajność pracy i zmniejszyć liczbę personelu podczas pracy z rozdrabniaczem gałęzi. Podnosząc hydraulicznie rozdrabniacz na zaczepie ciągnika, można zwiększyć wysokość załadunku. Aby przenośnik działał, musi być podłączony do układu hydraulicznego ciągnika. Prędkość obrotowa taśmy przenośnika jest kontrolowana przez regulator przepływu oleju, a kąt nachylenia jest kontrolowany przez wciągarkę. AM-120TR-K jest wyposażony we wciągarki AL-KO. Ważną cechą rozdrabniacza gałęzi AM-120TR-K jest obrotowy przenośnik, który można obracać o 90 i 45 stopni.

Dbając o wygodę Państwa pracy, instalujemy windy gazowe na taśmach transportujących. One znacząco ułatwiają proces rozkładania i składania taśmy transportującej.

Bunkier wejściowy. Bezpieczeństwo operatora

Bunkier wlotowy jest wyposażony w przezroczystą kurtynę z PVC, która chroni operatora przed wiórami podczas pracy. Rębak gałęzi AM-120TR-K jest wyposażony w specjalny uchwyt bezpieczeństwa, który znajduje się na krawędzi leja wlotowego i służy do zatrzymania rozdrabniacza gałęzi w przypadku awarii podczas pracy.

Zbiornik ma sztywną konstrukcję, jest dodatkowo spawany specjalną rurą na obwodzie i wzmocniony kanałem w dolnej części, aby wytrzymać uderzenia gałęzi.

Długość zbiornika jest zgodna z normami bezpieczeństwa Unii Europejskiej dla maszyn leśnych. Wymiary wlotu wynoszą 160 × 180 mm.

Rębak do gałęzi AM-120TR-K jest w całości produkowany w naszym zakładzie produkcyjnym. Kontrolujemy jakość wszystkich etapów produkcji, a wszystkie powierzchnie wyładunkowe podlegają obowiązkowemu szlifowaniu. Jakość spawów jest kontrolowana.

Wszystkie konstrukcje są czyszczone przed malowaniem. Rębak gałęzi jest pokryty farbą proszkową, co znacznie wydłuża żywotność konstrukcji rozdrabniacza.

Doskonałą cechą wszystkich rozdrabniaczy gałęzi ARPAL jest to, że nie wymagają one żadnych dodatkowych narzędzi. Przygotowanie rozdrabniacza do pracy, uruchomienie go, wymiana pakera - wszystko to można wykonać bez użycia dodatkowych kluczy.

Gwarancja i serwis

Obsługa i zorientowanie na klienta to duża zaleta firmy ARPAL. Zawsze staramy się jak najszybciej pomóc naszym klientom z różnymi pytaniami, które mogą pojawić się podczas pracy. Na bunkrze wejściowym znajduje się kod QR, który umożliwia natychmiastowy bezpośredni kontakt ze specjalistami zakładu. Jest to bardzo wygodne.

Jesteśmy pewni naszych produktów, dlatego na rozdrabniacz do gałęzi АМ-120TR-К. Ponadto jako producent zapewniamy serwis gwarancyjny i pogwarancyjny rozdrabniacza do gałęzi АМ-120TR-К.

Kupując u nas rozdrabniacz gałęzi, otrzymujesz niezawodnego asystenta na drodze do swojej niezależności energetycznej!

O produkcji

Fabryka ARPAL - producent rozdrabniaczy gałęzi i rębaków tarczowych.

Od 2013 roku produkujemy urządzenia do utylizacji i recyklingu odpadów drzewnych. Naszymi klientami są małe gospodarstwa domowe, przedsiębiorstwa użyteczności publicznej, gospodarstwa rolne i leśne, arboryści i inne firmy. Dzięki połączeniu wysoko wykwalifikowanych specjalistów i doskonałej obsługi udało nam się zdobyć zaufanie tysięcy klientów.

Wyznaczamy standardy jakości urządzeń w zakresie recyklingu odpadów drzewnych. Dzięki ciągłym innowacjom napędzamy branżę do przodu. Sprzęt ARPAL został z powodzeniem wyeksportowany do Europy, Azji i Australii.
