Регулятор скорости вентилятора ВЕНТС 300 Вт

PŁYNNY REGULATOR OBROTÓW WENTYLATORA VENTS RS-1-300

Podtynkowy regulator służy do płynnej nastawy prędkości obrotowej wentylatorów w gospodarstwie domowym lub dla innych podobnych wyrobów. Regulator należy zainstalować w puszce montażowej.

• Oznaczenie handlowe: RS-1-300
• Kolor: biały
• Tryb pracy: ciągły
• Maksymalne obciążenie: 300 W
• Sposób montażu: podtynkowy
• Prąd znamionowy In: 1,5 A
• Napięcie znamionowe Un: 230 V~
• Częstotliwość znamionowa: 50 Hz
• Montaż: w puszce podtynkowej Ø70
• Sposób podłączenia: zaciski gwintowe
• Stopień ochrony: IP40
• Wymiary (szer. × wys. × gł.): 85 × 95 × 60 mm
• Waga netto (kg): 0,11

Konstrukcja i sterowanie

Obudowa wentylatora (2) jest wykonana z plastiku. Regulator odróżnia się wysoką efektywnością, oraz dokładnością sterowania. Włączenie na prędkość maksymalną odbywa się za pomocą obrotu pokrętła sterowania (1). Regulowanie odbywa się od maksymalnego punktu do minimalnego możliwego punktu napięcia (przy którym wentylator obraca się stabilnie). Punkt minimalnej prędkości obrotów ustala się poprzez regulowany potencjometr na płycie sterowania.

Zabezpieczenie

W celu zabezpieczenia przed przeciążeniem jest wbudowany wymienny bezpiecznik topikowy.

Montaż

Regulator jest przeznaczony do montażu na ścianie, jako regulator podtynkowy.

Ostrożnie odłączyć ramkę (3) od korpusu regulatora (5). Korzystając ze śrubokręta wyjąć zaślepki dekoracyjne (4).

Czynności niezbędne przy podłączaniu:

• odłączyć napięcie od doprowadzających przewodów sieci elektrycznej,
• usunąć izolację z końców przewodów na 5-7 mm, wprowadzić do oporu izolacji w gniazda zacisków regulatora znajdujące się w korpusie regulatora (2) i zacisnąć śrubami końce przewodów w zaciskach,
• zamocować regulator wkrętami samo-gwintującymi w puszce montażowej uprzednio układając w niej przewody doprowadzające sieci elektrycznej,
• następnie włożyć z powrotem zaślepki dekoracyjne (4) i ramkę (3).

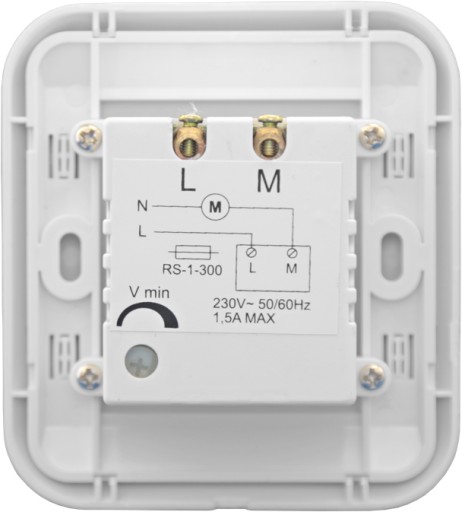

Ustalenie minimalnej prędkości obrotów należy przeprowadzić pokrętłem w specjalnym otworze na tylnej pokrywie (6).

Po podłączeniu regulatora do sieci elektrycznej włączamy go poruszając pokrętłem sterowania zgodnie z kierunkiem ruchu zegara aż usłyszymy pstryknięcie. Zmniejszenie prędkości wentylatora następuje podczas obracania pokrętła sterowania zgodnie z ruchem wskazówek zegara, zaś zwiększenie prędkości następuje podczas obracania pokrętła sterowania w przeciwnym kierunku. Dla zabezpieczenia przed zbytnim obciążeniem, regulator posiada wbudowany wymienny bezpiecznik topikowy. Zalecana minimalna prędkość obrotów nie powinna być mniejsza od połowy prędkości maksymalnej.
