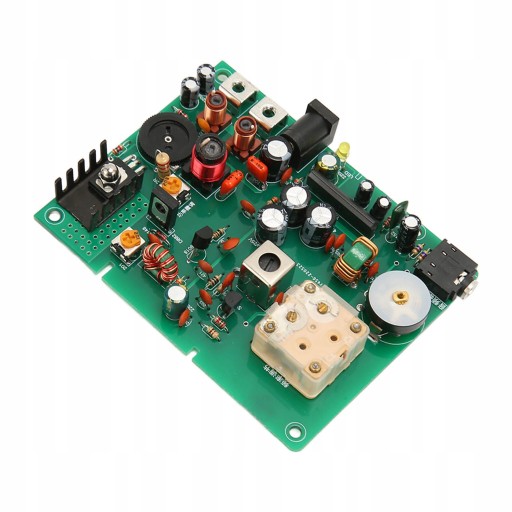

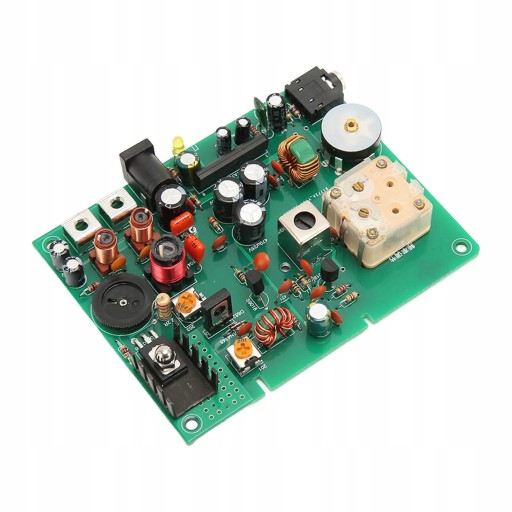

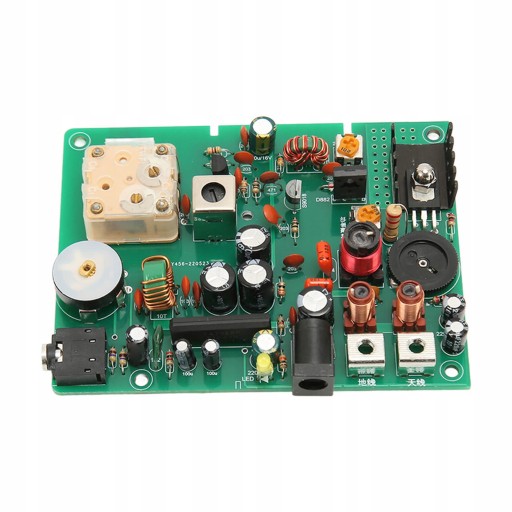

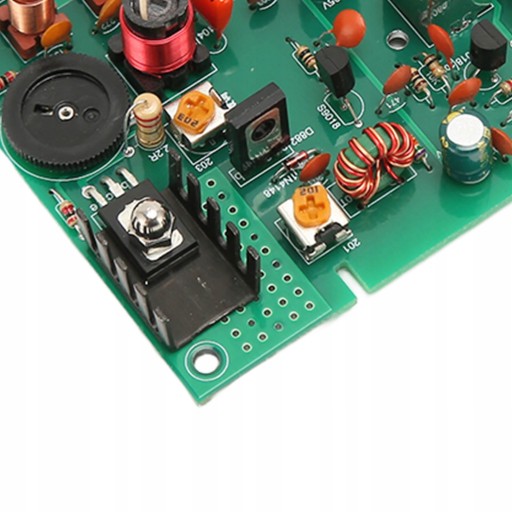

Nadajnik radiowy średniej fali Nadajnik AM

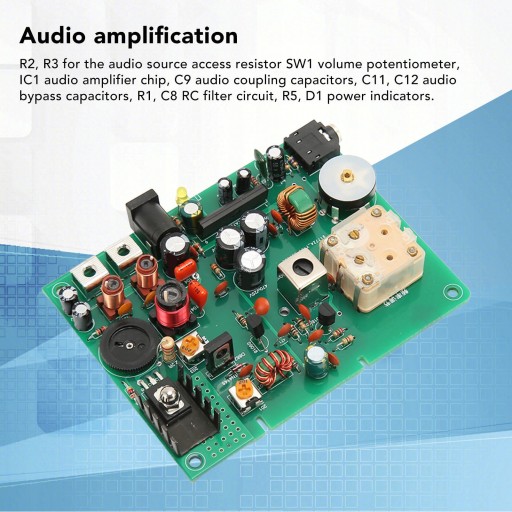

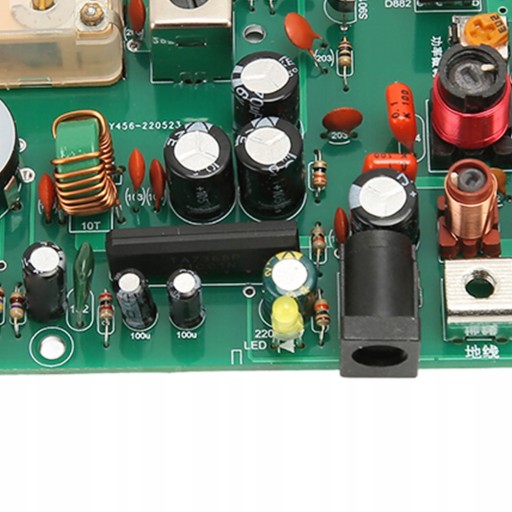

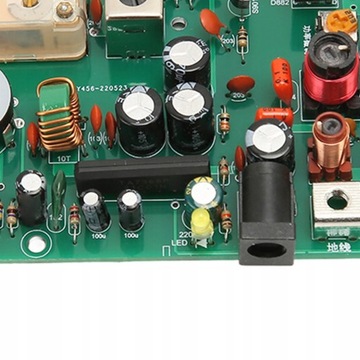

Funkcja:1. WZMOCNIENIE DŹWIĘKU: R2, R3 dla rezystora dostępu do źródła dźwięku, potencjometr głośności SW1, układ wzmacniacza dźwięku IC1, kondensatory sprzęgające dźwięk C9, kondensatory obejściowe dźwięku C11, C12, obwód filtra RC R1, C8, wskaźniki mocy R5, D1.

2. ŹRÓDŁO OSCYLACJI: Q1 składa się z obwodu oscylacyjnego transformatora modulującego wspólną bazę, generującego sygnały o wysokiej częstotliwości o jednakowej amplitudzie, a regulację CV można ustawić na częstotliwości 530-1600 KHZ, R10, C19 dla sieci z dodatnim sprzężeniem zwrotnym, C18 dla wysokiego kondensatory obejściowe częstotliwości, aby uzyskać wspólną bazę i obwód, filtrowanie zasilania C16 i obejście wysokiej częstotliwości, filtrowanie zasilania C17; R7, R8, R9 dla rezystora polaryzacji.

3. WZMOCNIENIE WYSOKICH CZĘSTOTLIWOŚCI: Q2 Q1 dalsze wzmocnienie sygnału amplitudy wysokiej częstotliwości, C20 dla pojemności sprzęgającej, C21 pojemności obejściowej wysokiej częstotliwości, R11, R12 dla rezystora polaryzacji, B2 dla indukcyjności przewodzenia szerokopasmowego wysokiej częstotliwości. B2 wtórne napięcie wyjściowe o wysokiej częstotliwości.

4. MODULACJA WYSOKIEJ CZĘSTOTLIWOŚCI: Kondensatory dźwiękowe C22, C23, wyreguluj SW3, aby uzyskać odpowiednie napięcie dźwięku, rezystor ujemnego sprzężenia zwrotnego R15, SW2, rezystor polaryzacji R14, wyreguluj SW2, aby poprawić jakość dźwięku.

5. FILTR SIECI: L2, L3, C26, C27 dla sieci dolnoprzepustowej, odfiltrowują wysokie harmoniczne tak, aby kształt fali był zbliżony do sinusoidalnego, pasującego do anteny.

. Nadajnik radiowy średniej fali Nadajnik AM

. Nadajnik radiowy średniej fali Nadajnik AM

. Nadajnik radiowy średniej fali Nadajnik AM

Specyfikacja:Typ artykułu: Zestaw nadajnika radiowego na falach średnich

Materiał: PCB

Zasilanie: 9V2A DC, interfejs 5.5, wewnętrzny dodatni i zewnętrzny ujemny (należy zapewnić własne zasilanie)

Częstotliwość transmisji: 530-1600 KHZ (pasmo fal średnich radiowych)

Moc nadawania HF: regulowana 20-500 MW, dostosuj moc w odległości 5-10 metrów.

Antena: Można używać przewodu domowego o średnicy 1,5 lub 2,5 milimetra kwadratowego i długości 2–5 metrów (należy zaopatrzyć we własnym zakresie)

Wejście dźwięku: 3,5 mm na obu końcach, w zestawie akcesoria do płyty

Źródło dźwięku: CD, komputer stacjonarny, telefon komórkowy itp.

Dotyczy: entuzjastów radia średniofalowego, dla studentów studiujących generowanie sygnału bezprzewodowego, zasady modulacji dźwięku nadajnika AM.

. Nadajnik radiowy średniej fali Nadajnik AM

. Nadajnik radiowy średniej fali Nadajnik AM

. Nadajnik radiowy średniej fali Nadajnik AM

Lista pakietów:1 x nadajnik

1 x pakiet śrub

1 x instrukcja obsługi

1 x przewód dźwiękowy
