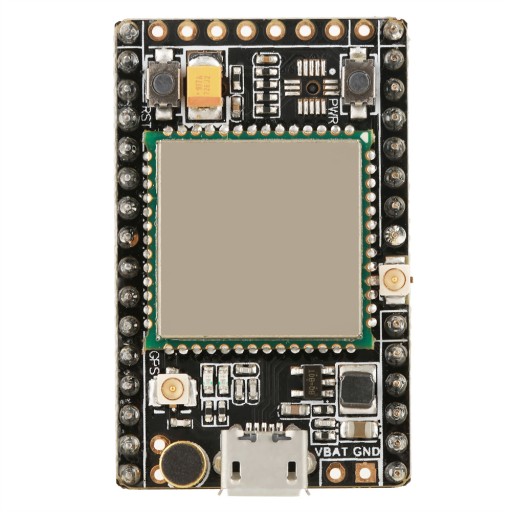

Модуль GSM/GPRs GPsBDS Плата разработки A9G

Funkcja:

1. Płytka rozwojowa A9G to wszechstronna płytka rozwojowa oparta na module A9G GPRS / GSM GPS / BDS, która może służyć do sprawdzania podstawowych funkcji komunikacyjnych i funkcji peryferyjnych modułu A9G.

2. Płytka rozwojowa A9G z podstawowym telefonem/SMS, komunikacją sieciową GPRS, funkcjami pozycjonowania w dwóch trybach GPS/BDS.

3. Płyta rozwojowa A9G zawiera zarządzanie ładowaniem baterii litowej, mikrofon, interfejs głośnika, interfejs komunikacyjny USB, wiele klawiszy/diod użytkownika, gniazdo kart TF, akcelerometr, interfejs I2C2, interfejs ADC.

4. Płytka rozszerzająca do kamery rozwojowej A9G, zewnętrzna kamera 30 W/200 W.

5. Płytka rozwojowa A9G karta rozszerzenia maszyny na monety, może być zewnętrzną tradycyjną maszyną na monety.

Specyfikacja:

• Cechy:
• Płytka rozwojowa A9G to wszechstronna płytka rozwojowa oparta na module A9G GPRS / GSM GPS / BDS, która może służyć do sprawdzania podstawowych funkcji komunikacyjnych i funkcji peryferyjnych modułu A9G.
• Płytka rozwojowa A9G z podstawowym telefonem / SMS-em, komunikacją sieciową GPRS, funkcjami pozycjonowania w dwóch trybach GPS / BDS.
• Płytka rozwojowa A9G zawiera zarządzanie ładowaniem baterii litowej, mikrofon, interfejs głośnika, interfejs komunikacyjny USB, wiele klawiszy/diod użytkownika, gniazdo kart TF, akcelerometr, interfejs I2C2, interfejs ADC.
• Płytka rozwojowa A9G karta rozszerzenia kamery, zewnętrzna kamera 30W / 200W.
• Płytka rozwojowa A9G karta rozszerzenia maszyny na monety, może być zewnętrzną tradycyjną maszyną na monety.
• W oparciu o powyższe cechy, A9G może być używany do różnych weryfikacji prototypów urządzeń peryferyjnych:
• Użyj GPRS GPS, a także czujniki przyspieszenia do immobilizera pojazdu.
• Zdalny monitoring domofonu za pomocą GSM i mikrofonu/głośników
• Inteligentny zegarek z pojemnościowym ekranem dotykowym 1,54" wykorzystującym GPRS/GSM GPS
• Korzystanie z GPRS/GSM GPS, czujnik pulsoksymetru, pojemnościowy ekran dotykowy o przekątnej 1,54 cala, monitor osób starszych Użyj GPRS TF karta rozszerzenia kamery zdalny monitoring
• Schemat automatu płatniczego Wechat za pomocą automatu
• Wykorzystując wbudowane funkcje, niestandardowe urządzenie oparte na programowaniu Lua
• Debugowanie:
• Okablowanie:
• Użyj kabla szeregowego USB na TTL, VUSB na 5 V; GND do GND; AT_TX do RX; AT_RX do TX
• Użyj kabla USB do zasilania płyty, GND do GND; AT_TX do RX; AT_RX do TX
• Użyj baterii litowej do zasilania płyty, VBAT do (3.3v-4.2)V; GND do GND; AT_TX do RX; AT_RX do TX (naciśnij przycisk power_key przez 2 sekundy)
• Zasilanie włączone:

1. Płytka rozwojowa A9G może być zasilana baterią litową lub USB.

2. Moduł uruchomi się automatycznie po włączeniu zasilania 1 ~ 2 S, a port szeregowy automatycznie wyśle ​​informacje. Nie jest wymagana żadna operacja dla całego procesu, od włączenia zasilania do normalnej pracy płyty rozwojowej.

3. Aby zresetować, naciśnij przycisk Rst_Key.

4. Moduł domyślnie wchodzi w tryb instrukcji AT.

• Dane techniczne:
• Typ: płyta rozwojowa A9G
• Waga: 22g
• Pakiet zawiera:
• 1 x płyta rozwojowa A9
• 1 x antena GSM
• 1 x antena GPRS
