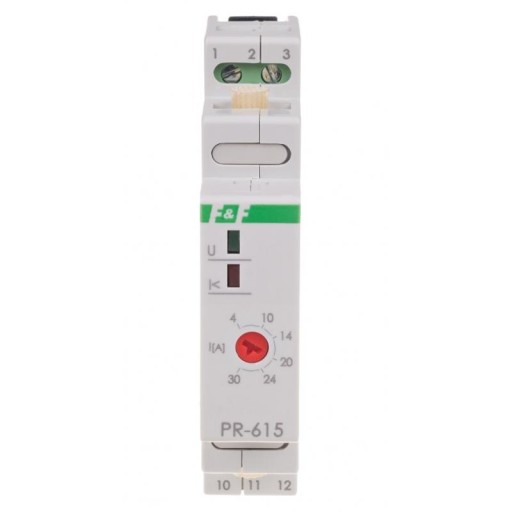

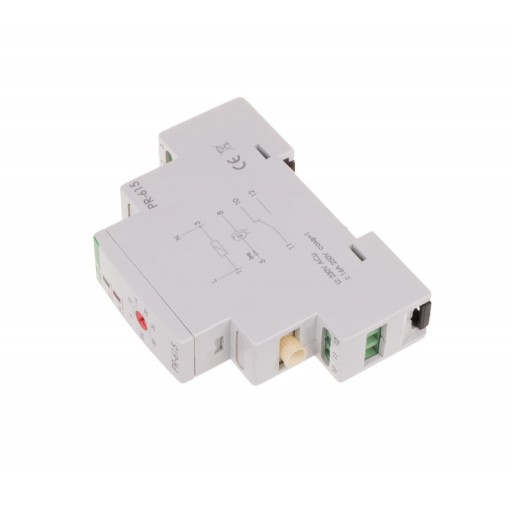

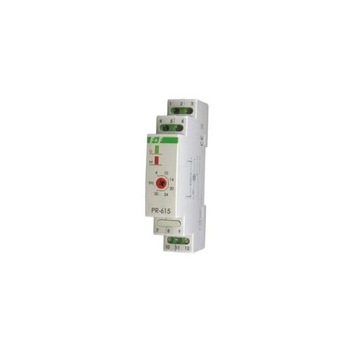

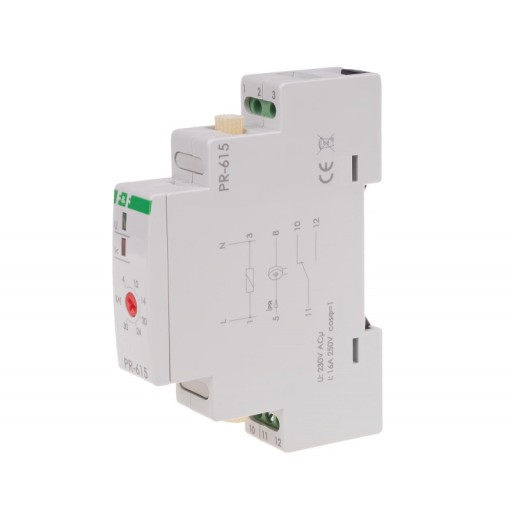

PR-615 ПРИОРИТЕТНОЕ РЕЛЕ 16A 1Z 1M 230В AC

PR-615 PRZEKAŹNIK PRIORYTETOWY 16A 1Z 1M 230V AC

Montaż na szynie 35 mm. Zakres regulacji 4÷30 A. Z kanałem przelotowym pod przewód prądowy odbiornika. Przekaźniki priorytetowe stosujemy między innymi, gdy w obwód prądowy podłączone są minimum dwa odbiorniki dużej mocy mogące pracować niezależnie, a ich jednoczesna praca spowodowałaby zadziałanie zabezpieczeń prądowych. Przekażnik znajduje zastosowanie w układach, w których obwody priorytetowe mają obciążalność większą niż 16 A. Urządzenie posiada kanał przelotowy pod przewód prądowy odbiornika (max Ø= 4 mm), który jest galwanicznie odseparowany od układu pomiarowego przekaźnika. Typ z kanałem przelotowym * Napięcie zasilania 230 V AC Element wykonawczy przekaźnik Konfiguracja styków 1 × NO/NC Separacja styku TAK Maksymalny prąd odbiorników niepriorytetowych 16 A lub większy z zastosowaniem stycznika Maksymalny prąd odbiorników priorytetowych ograniczony przekrojem przewodu przewlekanego (maks. Ø: 4 mm) Prąd przełączenia 4÷30 A Opóźnienie przełączenia 0,1 s Opóźnienie powrotu 0,1 s Histereza powrotu zasilania 10% Średnica otworu przelotowego 4 mm Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,4 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20

• Liczba styków przełącznych: 1
• Sposób montażu: Szyna DIN
• Rodzaj napięcia: AC
• Stopień ochrony (IP): IP20
• Napięcie znamionowe: 230 V
• Maksymalna zwłoka czasowa rozłączania: 100 ms
• Maksymalny prąd ciągły: 16 A
• Zakres prądu zadziałania: 4 A
• Prąd znamionowy (styki sterowania): 15 A
