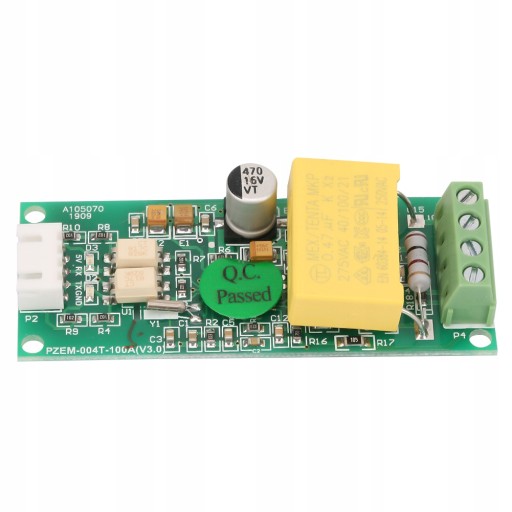

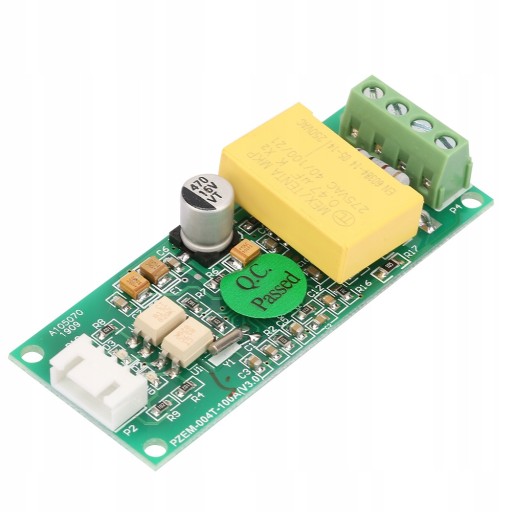

AC 80-260V 100A elektryczny moduł monitorujący w

Opis:

Jest to moduł testowy monitorowania elektrycznego, który może być używany do testowania mocy, energii, napięcia i prądu, a następnie wyświetlany na komputerze lub innych terminalach. Może przechowywać dane, gdy wyłączenie zasilania, i przechowywać zgromadzone dane energii przed wyłączeniem zasilania. Zaprojektowany z jednym przyciskiem reset, można zresetować dane energetyczne po prostu naciskając jeden przycisk. Port szeregowy TTL może komunikować się, czytać i ustawiać parametry z różnymi terminalami poprzez adapter USB.

Cechy:

Jest to moduł testowy monitorowania elektrycznego, który może być używany do testowania mocy, energii, napięcia i prądu.

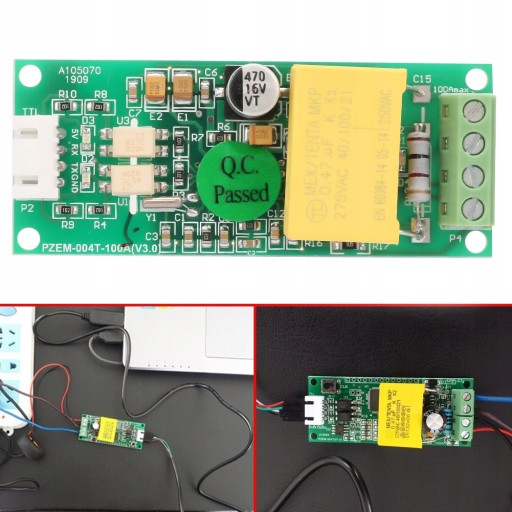

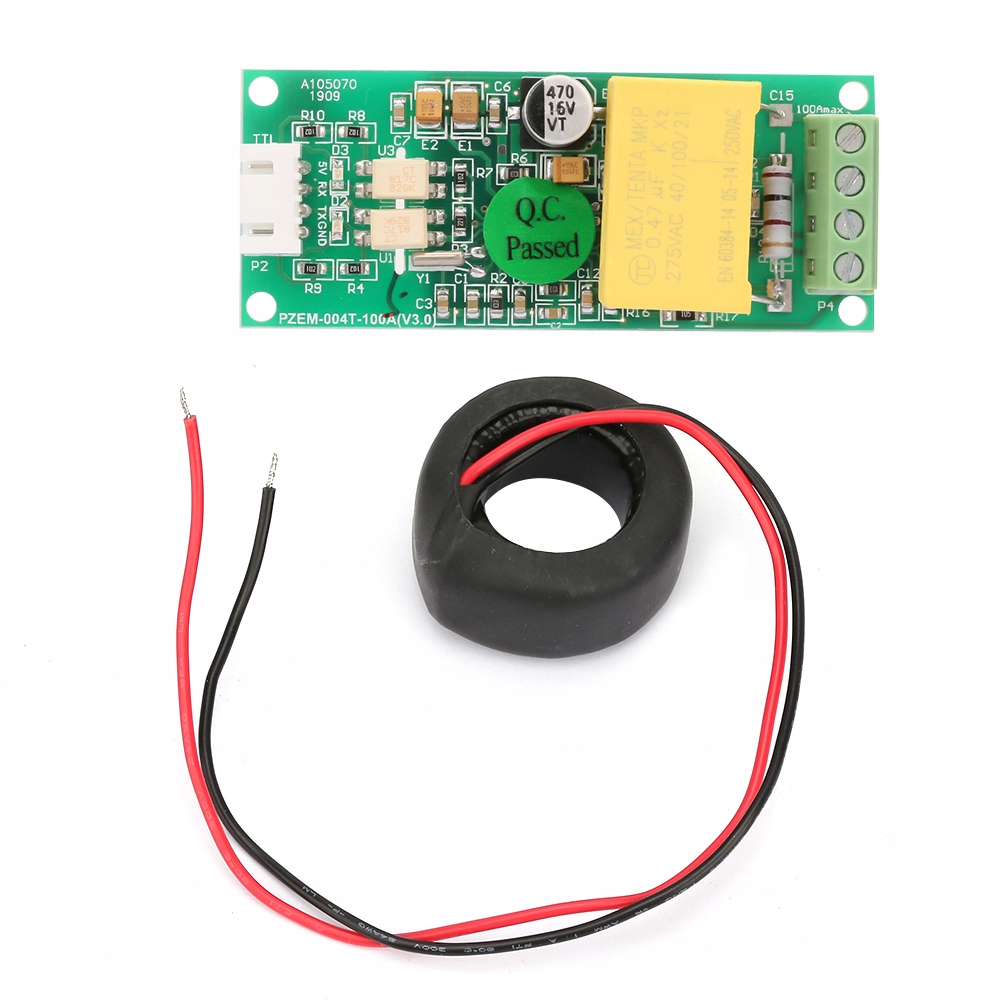

Połączenie tego modułu jest podzielony na 2 części: napięcie, prąd połączenie wejściowe i komunikacji portu szeregowego, i można użyć różnych adapterów TTL, aby uczynić go komunikować się z różnych terminali.

Moduł testowy jest przeznaczony do testowania wysokiej mocy sprzętu i można obserwować proces akumulacji intuicyjnie dla niskiej mocy (w ciągu 100W) test obciążenia.

Istnieje przycisk na module do resetowania energii, po prostu naciśnij i przytrzymaj przycisk przez 5 sekund i zwolnij, a następnie naciśnij przycisk ponownie, aby zakończyć reset energii.

Wyświetla przez PC lub innych terminali, i można pobrać oprogramowanie dla PC. Dla innych terminali, to musi być zaprogramowany przez siebie.

Specyfikacje:

Working Voltage: 80~260VAC

Napięcie testowe: 80~260VAC

Moc znamionowa: 100A/22000W

Częstotliwość pracy: 45-65Hz

Dokładność pomiaru: 1.0

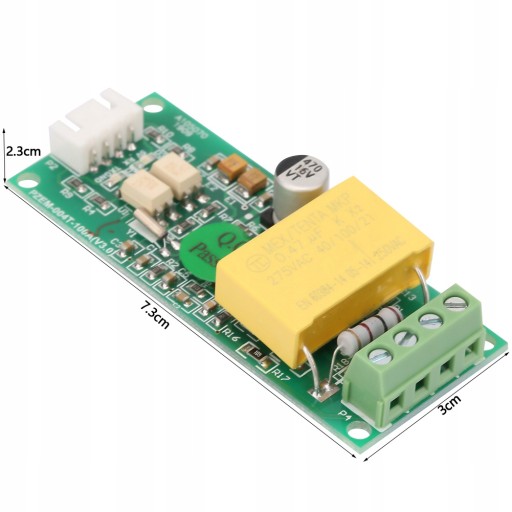

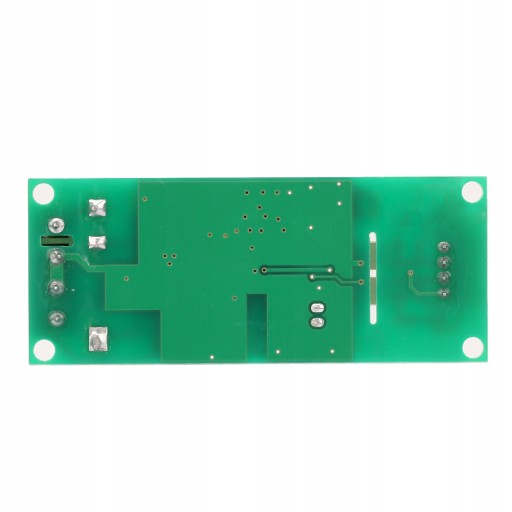

Rozmiar tablicy: 7.3 x 3 x 2.3cm / 2.87 x 1.18 x 0.9"

Display Format:

1. Test mocy Zakres: 0~22kW

0 ~ 10kW, format wyświetlania to 0.000 ~ 9.999

10 ~ 22kW, format wyświetlania to 10.00 ~ 22.00

2. Test energii Zakres: 0~9999kWh

0 ~ 10kWh, format wyświetlania to 0.000 ~ 9.999

10 ~ 100kWh, format wyświetlania to 10.00 ~ 99.99

100 ~ 1000kWh, format wyświetlania to 100.0 ~ 999.9

1000 ~ 9999kWh i powyżej, format wyświetlania to 1000 ~ 9999

3. Test napięcia Zakres: 80~260VAC

Format wyświetlania to 110.0 ~ 220.0

4. Test prądu Zakres: 0~100A

Format wyświetlania to 00.00 ~ 99.99

Funkcja:

1. Pomiar napięcia(V), prądu(A), mocy średniej(kW), energii(kWh).

2. Reset energii poprzez naciśnięcie jednego przycisku.

3. Zapisywanie danych po wyłączeniu zasilania(zapisywanie zgromadzonych danych o energii przed wyłączeniem zasilania).

4. Funkcja wyświetlania PC(wyświetlanie napięcia, prądu, średniej mocy, energii).

5. Funkcja komunikacji portu szeregowego(port szeregowy TTL może komunikować się, odczytywać i ustawiać parametry z różnymi terminalami poprzez adapter USB).

Interfejs wyświetlacza:

Wyświetla poprzez PC lub inne terminale(trzeba samemu zaprogramować), poniżej krótki opis każdego wyświetlanego parametru:

1. Napięcie (V) Wyświetlacz

Zmierzyć i wyświetlić napięcie sieci elektrycznej.

2. Prąd (A) Wyświetlacz

Zmierz i wyświetl prąd obciążenia (urządzenia). Wartość testu prądu jest od początku 10mA, a ten moduł jest przeznaczony do testowania urządzeń o dużej mocy, jeśli potrzebujesz dokładności testowania prądu na poziomie mA, to nie jest zalecane.

3. Wyświetlanie energii (kWh)

Zmierz i wyświetl skumulowane zużycie energii. Minimalną jednostką pomiaru energii jest 0.001kWh, co oznacza, że zaczyna się ona kumulować od 1Wh. Możesz intuicyjnie obserwować proces akumulacji dla testu obciążenia o niskiej mocy (w granicach 100W).

4. Wyświetlanie mocy (kW)

Mierzy i wyświetla moc obciążenia. Wartość testu mocy jest od początku 0.001kW, co oznacza, że zaczyna testować od 1W, a moduł ten jest przeznaczony do testowania urządzeń o dużej mocy, jeśli masz wymóg testowania mocy w granicach 1W, nie jest to zalecane.

Port szeregowy komunikacji

Ten moduł jest zaprojektowany z TTL szeregowego portu danych, można odczytać i ustawić odpowiednie parametry za pośrednictwem portu szeregowego. Jeśli trzeba komunikować się z urządzeniem, które ma USB lub RS232 (np. komputer), TTL adapter jest wymagane. W poniższej tabeli znajdują się protokoły komunikacyjne tego modułu:

Funkcja

Głowica

Dane1- Dane5

Suma

Napięcie

B0

C0 A8 01 01 00 (Komputer wysyła polecenie odczytu wartości napięcia)

1A

A0

00 E6 02 00 00 (Miernik odpowiada, że wartość napięcia wynosi 230.2V)

88

Prąd

B1

C0 A8 01 01 00 (Komputer wysyła polecenie odczytu wartości prądu)

1B

A1

00 11 20 00 00 (Miernik odpowiada, że wartość prądu wynosi 17.32A)

D2

Średnia moc

B2

C0 A8 01 01 00 (Komputer wysyła polecenie odczytu wartości mocy średniej)

1C

A2

08 98 00 00 00 (Miernik odpowiada, że wartość mocy czynnej wynosi 2200w)

42

Odczytać energię

B3

C0 A8 01 01 00 (Komputer wysyła polecenie odczytu wartości energii)

1D

A3

01 86 9f 00 00 (Licznik odpowiada, że wartość energii wynosi 99999wh)

C9

Ustaw adres modułu

B4

C0 A8 01 01 00 (Komputer wysyła polecenie ustawienia adresu, adres to 192.168.1.1)

1E

A4

00 00 00 00 (Miernik odpowiada, że adres został pomyślnie ustawiony)

A4

Ustaw próg alarmu zasilania

B5

C0 A8 01 01 14 (komputer wysyła polecenie ustawienia progu alarmu zasilania)

33

A5

00 00 00 00 (Miernik odpowiada, że próg alarmu zasilania został pomyślnie ustawiony)

A5

Ilustracja protokołu komunikacyjnego:

1. Ustaw adres komunikacyjny: 192.168.1.1

Wyślij komendę: B4 C0 A8 01 01 00 1E

Reply Data: A4 00 00 00 00 00 A4

Uwaga: Powyższy przykład ilustruje, że ustawienie adresu komunikacyjnego jako 192.168.1.1 (użytkownik może ustawić własny adres w oparciu o swoje preferencje i potrzeby), wysyłanie komend i automatyczna odpowiedź są jak pokazano powyżej, dane są wyrażone w systemie szesnastkowym; ostatni bajt danych wysyłania i odpowiedzi to 1E i A4, co jest sumą skumulowaną. W komendach wysyłających: B4 C0 A8 01 01 00 = 21E (szesnastkowo), dane sumy skumulowanej to 21E, weź dwa ostatnie bajty 1E jako dane sumy skumulowanej w poleceniach wysyłania; w danych odpowiedzi: A4 00 00 00 00 = A4 (szesnastkowo), dane sumy skumulowanej to A4, czyli dane sumy skumulowanej w odpowiedzi.

2. Ustawić próg alarmu mocy: 20 KW

Wyślij polecenie: B5 C0 A8 01 01 14 33

Dane odpowiedzi: A5 00 00 00 00 00 A5

Uwaga: 14 w komendzie wysyłającej to wartość progu alarmu (14 to szesnastkowa reprezentacja danych, która przeliczona na dziesiętną wynosi 20). Wartość alarmu mocy tego modułu oparta jest na jednostkach KW, a minimalna wartość alarmu to 1KW, maksymalna wartość to 22KW.

3. Odczytać napięcie

Wyślij polecenie: B0 C0 A8 01 01 00 1A

Dane odpowiedzi: A0 00 E6 02 00 00 88

Uwaga: Dane odpowiedzi o napięciu to D1D2D3 = 00 E6 02, 00 E6 reprezentuje bit całkowity napięcia, 02 reprezentuje dziesiętny bit napięcia, dziesiętny jest jedną cyfrą, konwersja 00 E6 na dziesiętny to 230; konwersja 02 na dziesiętny to 2, więc aktualna wartość napięcia to 230.2V.

4. Odczytać prąd

Wyślij polecenie: B1 C0 A8 01 01 00 1B
