Генератор сигналов XR2206 Высокая точность

Ten zestaw DIY generatora sygnału jest profesjonalnym produktem do generowania sinusoidy / trójkąta / fali prostokątnej. To zestaw DIY do spawania i instalacji.

Funkcje:

Wysoka rozdzielczość może generować przebiegi sinusoidalne / trójkątne / kwadratowe.

Zakres częstotliwości: 1 Hz - 1 MHz.

Regulowana częstotliwość i amplituda.

Regulacja częstotliwości obejmuje strojenie zgrubne i precyzyjne.

Szeroki zakres zasilania, użyj zewnętrznego zasilania 9-12 V lub baterii 9 V (NIE W zestawie).

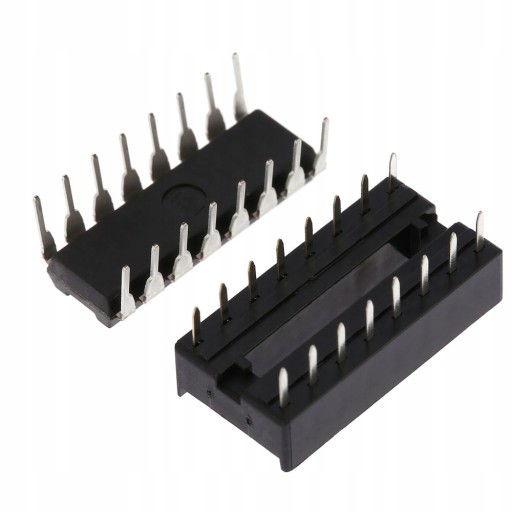

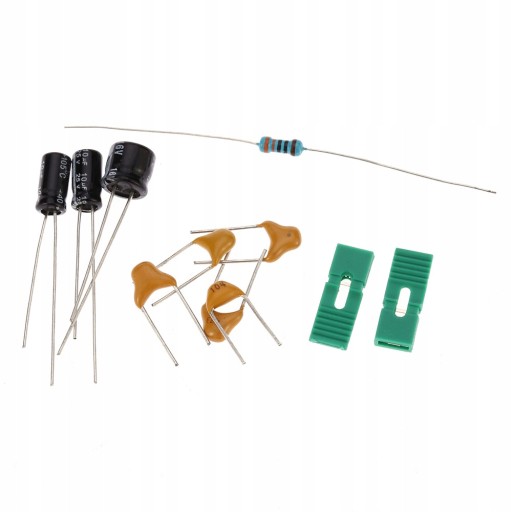

Wszystkie elementy są przelotowe, łatwe do instalacji.

Dane techniczne:

Zasilanie napięciem: Wejście 9-12 V DC

Przebiegi: kwadrat, sinus i trójkąt

Impedancja: 600 omów 10%

Częstotliwość: 1 Hz - 1 MHz

SINUSOIDA

Amplituda: 0-3 V przy 9V DC Wejście

Zniekształcenia: mniej niż 1% (przy 1 KHz)

Płaskość: 0,05 dB 1 Hz - 100 kHz

KWADRATOWA FALA

Amplituda: 8 V (bez obciążenia) przy wejściu 9 V DC

Czas narastania: mniej niż 50 ns (przy 1 kHz)

Czas upadku: mniej niż 30ns (przy 1 KHz)

Symetria: mniej niż 5% (przy 1 KHz)

FALA TRÓJKĄTNA

Amplituda: 0-3 V przy 9V DC Wejście

Liniowość: mniej niż 1% (do 100 kHz) 10 mA

Rozmiar paczki: Ok. 12 * 8 * 2 cm / 4,72 * 3,15 * 0,8 cala

Waga opakowania: 69 g / 2,46 uncji

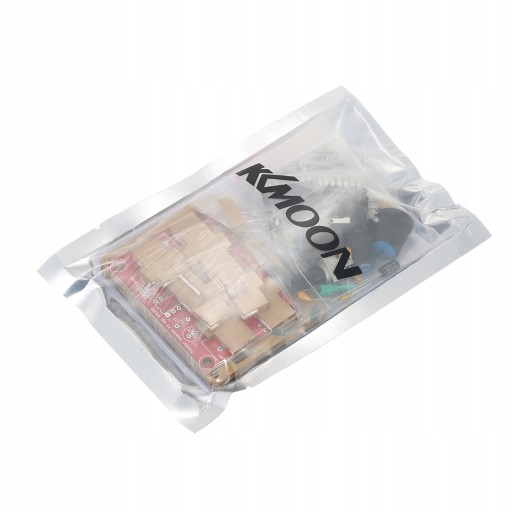

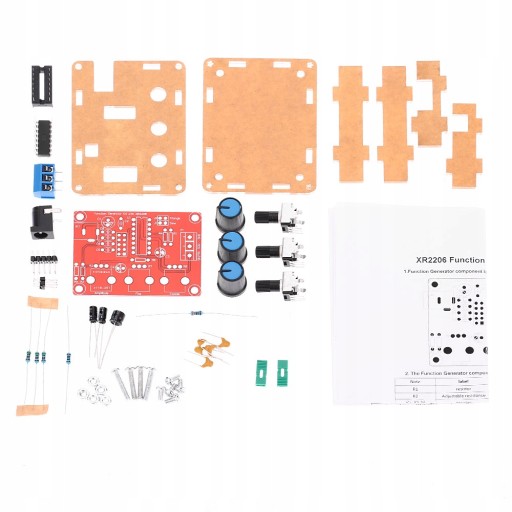

Lista pakietów:

1 * Zestaw DIY do generatora sygnałów

1 * Podręcznik użytkownika (angielski)
