Ręczna kamera termowizyjna

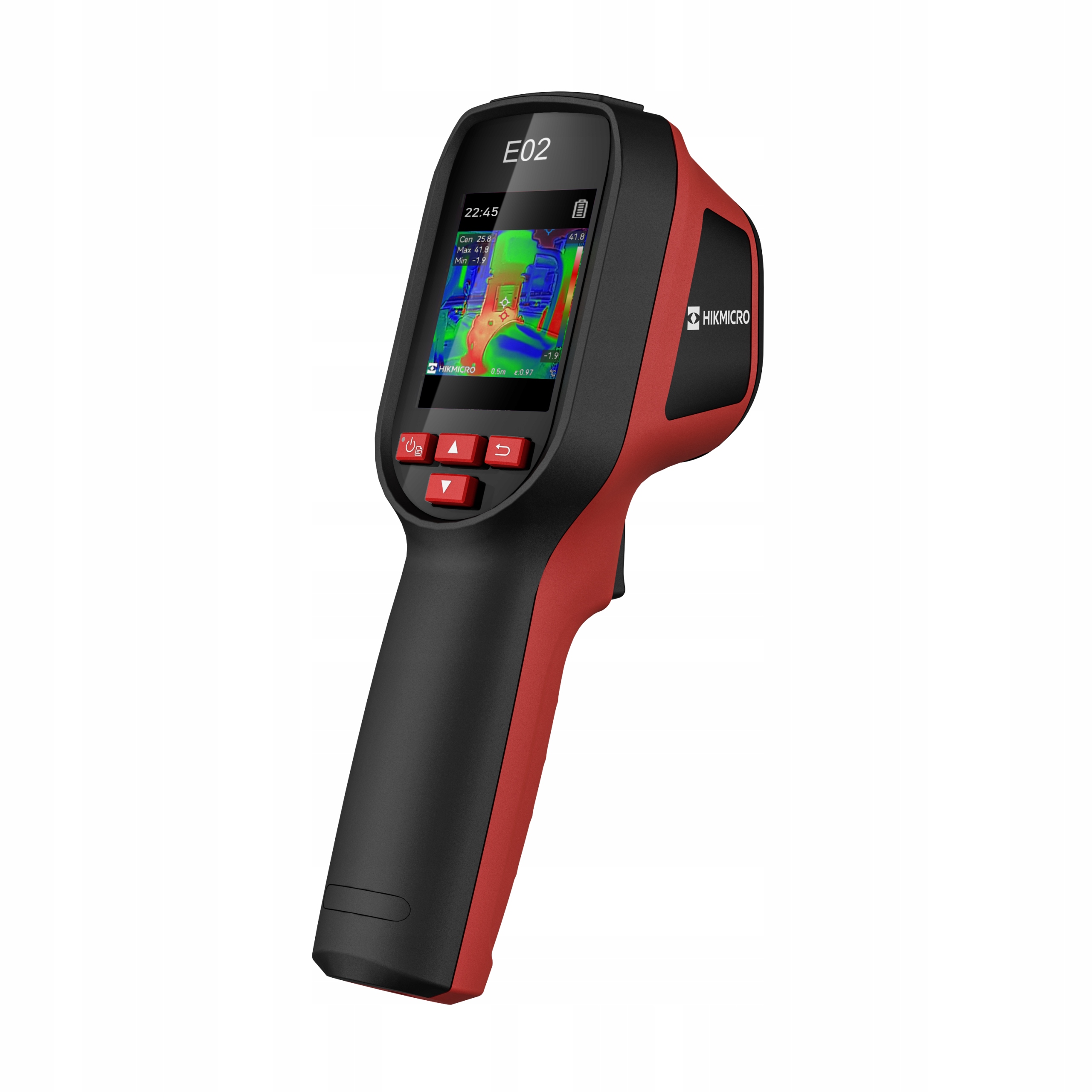

HIKMICRO E02

Kamera termowizyjna HIKMICRO E02 wyposażona jest w funkcję SuperIR Resolution, która pozwala na uzyskanie bardzo wyraźnego obrazu termowizyjnego o rozdzielczości 240 x 240. Kamera umożliwia natychmiastowy i bezdotykowy pomiar temperatury, dzięki czemu można skutecznie zlokalizować ukryte usterki. Zakres mierzonych temperatur od -20°C do 400°C jest odpowiedni do sprawdzania urządzeń elektrycznych, instalacji HVAC oraz konserwacji sprzętu mechanicznego. Częstotliwość odświeżania 20 Hz zapewnia płynny obraz.

Kamerę Hikmicro z serii E02 cechuje kompaktowa konstrukcja, odporność na upadki z wysokości do 2 m oraz szczelność na poziomie IP54.

Model E02 posiada również kamerę obrazu rzeczywistego.

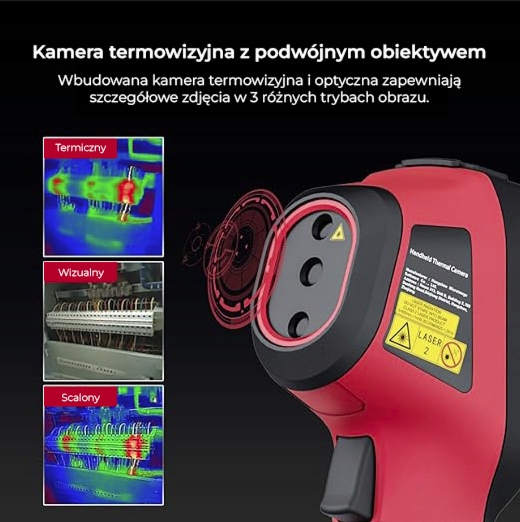

Obok czujnika podczerwieni, kamera termowizyjna E02 posiada również wbudowany obiektyw rejestrujący obraz rzeczywisty, co pozwala na dostosowanie wyświetlanego widoku według preferencji użytkownika. Dostępne są trzy tryby: widok termowizyjny (Termiczny), widok obrazu rzeczywistego (Wizualny) oraz tryb „fuzji” (Scalony), który umożliwia nakładanie obrazu termowizyjnego na obraz rzeczywisty. Ułatwia to obserwację dodatkowych szczegółów na zdjęciu, takich jak krawędzie badanych obiektów.

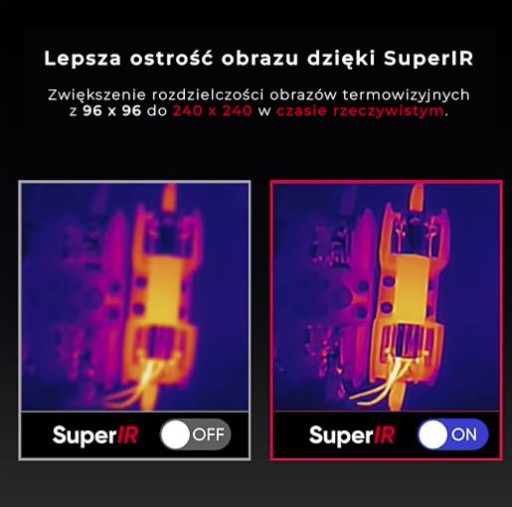

Kamera jest wyposażona w zaawansowaną technologię poprawy jakości obrazu – funkcję SuperIR, która podczas oglądania obrazu na żywo zwiększa standardową rozdzielczość z 96 x 96 do 240 x 240 pikseli. Dzięki funkcji SuperIR obraz termowizyjny jest ostrzejszy i wyraźniejszy, co pozwala na dokładniejszą analizę i szybsze wykrywanie potencjalnych problemów. Dodatkowo, zwiększona rozdzielczość ułatwia identyfikację drobnych szczegółów, co jest kluczowe w wielu zastosowaniach przemysłowych i diagnostycznych.

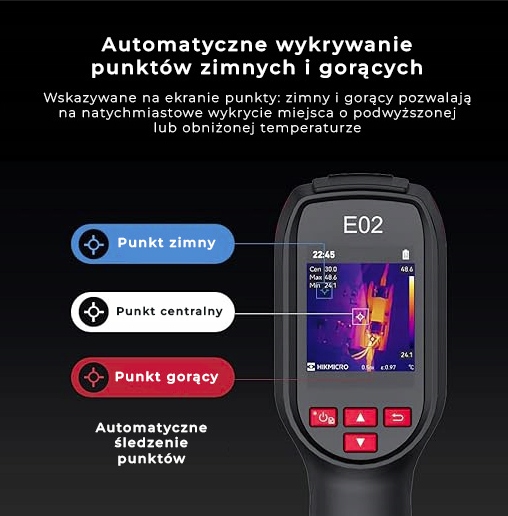

Kamera automatycznie mierzy temperaturę maksymalną, minimalną oraz w punkcie centralnym, co znacząco ułatwia natychmiastowe namierzenie tzw. Hot Spots (miejsc o podwyższonej temperaturze) oraz Cold Spots (miejsc o obniżonej temperaturze). Dzięki tej funkcji użytkownik może szybko zidentyfikować anomalie temperaturowe, które mogą wskazywać na potencjalne usterki lub problemy w badanych obiektach. Automatyczne pomiary i oznaczanie ekstremalnych wartości temperatury przyspieszają proces diagnostyczny, pozwalając na szybszą reakcję i podjęcie odpowiednich działań.

Kamera termowizyjna cechuje się wysoką dokładnością pomiaru temperatury, wynoszącą ±2°C, co zapewnia precyzyjne wyniki i minimalizuje ryzyko błędów. Dodatkowo, dzięki wysokiej czułości termalnej (NETD < 50 mK), kamera jest w stanie wykrywać nawet najmniejsze różnice temperatur, co pozwala na szczegółową analizę i identyfikację niewielkich anomalii termicznych.

Dzięki wskaźnikowi laserowemu użytkownik może szybko i dokładnie zidentyfikować punkt, który jest monitorowany na obrazie termowizyjnym. Jest to szczególnie przydatne w skomplikowanych instalacjach, gdzie precyzyjna lokalizacja obszarów problematycznych jest istotna dla efektywnej diagnostyki i naprawy.

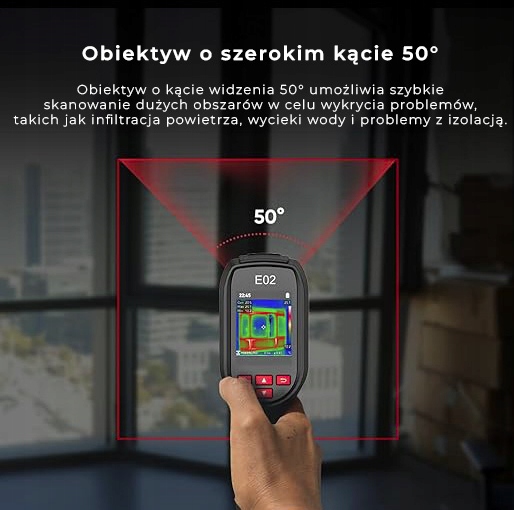

Szerokie pole widzenia kamery 50° × 50° umożliwia dokonywanie pomiarów całego badanego obiektu o dużych rozmiarach, np. rozdzielni elektrycznej, na jednym wyświetlanym obrazie. Jest to szczególnie przydatne w sytuacjach, gdy obiekt znajduje się w bliskiej odległości, co pozwala na kompleksową analizę i szybsze wykrywanie potencjalnych problemów bez potrzeby zmiany pozycji kamery

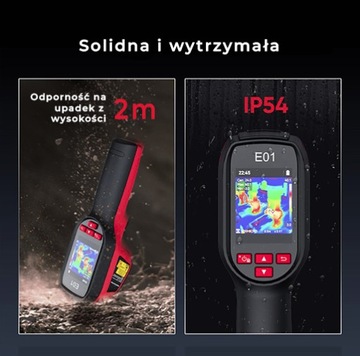

Solidna konstrukcja sprawia, że kamera jest odporna na upadki nawet z wysokości 2 metrów, a jej odporność na warunki atmosferyczne zgodna z normą IP54 umożliwia pracę w różnych warunkach pogodowych, także podczas opadów deszczu.

Wszystkie produkty Hikmicro standardowo objęte są 3-letnią gwarancją na kamerę oraz jej podzespoły. Detektor, będący najważniejszą częścią kamery, posiada aż 10-letnią gwarancję.

Dane techniczne

Czujnik termiczny

• Rozdzielczość czujnika IR: 96 x 96 (9 216 pikseli)
• Rozdzielczość SuperIR: 240 x 240 (57 600 pikseli)
• Wielkość piksela: 12 μm
• Zakres widmowy: 7.5 - 14 μm
• Zakres pomiarowy: -20...400 st.C
• Dokładność: ±2°C dla obiektów o temp. powyżej 0°C i w temp. otoczenia od 15 do 35°C
• Czułość termalna / NETD: < 50mK (@ 25 °C,F#=1.0)
• Ogniskowa: 1.35 mm
• FOV (pole widzenia): 50° × 50°
• Częstotliwość: 20 Hz
• Ostrość obrazu: Stała
• Min. odległość ustawiania ostrości: 10 cm

Wyświetlacz

• Rozdzielczość: 640 x 480 px, 2.4’’ ekran LCD
• Liczba palet kolorów: 4
• Tryby obrazu: Termiczny/Wizualny/Scalony

Pomiar i analiza

• Ustawienia wstępne: Punkt centralny, Punkt gorący, Punkt zimny
• Punkt centralny, Punkt gorący, Punkt zimny: Automatyczny/Ręczny

Zapis obrazów

• Nośnik pamięci: Pamięć wbudowana (4 GB)
• Pamięć wbudowana (4 GB): 30 000 zdjęć

System zasilania

• Typ akumulatorów: Akumulator litowo-jonowy
• Czas pracy akumulatora: 8 godzin ciągłej pracy
• Czas ładowania baterii: 3 godziny

Informacje ogólne

• Temperatura pracy: -10 °C...50 °C
• Temperatura przechowywania: -40 °C...70 °C
• Szczelność: IP54
• Wysokość w teście spadania: 2m
• Masa: ok. 290 g
• Wymiary: 196 x 117 x 59 mm

Wyposażenie

• Pudełko
• Kamera termowizyjna Hikmicro H02
• Przewód usb, typ-C
• Instrukcja w języku polskim
• Certyfikat kalibracji producenta
