Miernik pojemności kondensatorów elektrolitycznych Diy Kit JABel

Miernik pojemności

kondensatorów elektrolitycznych

do własnoręcznego montażu, lutowania.

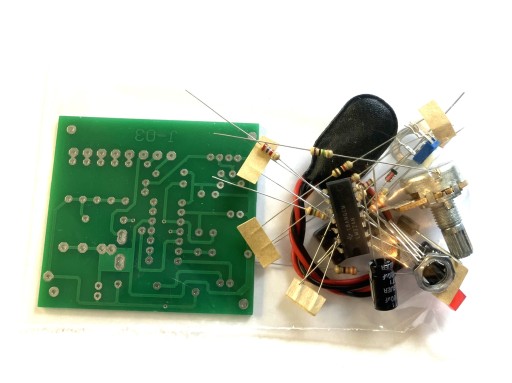

Układ  łatwy  w montażu .

Czas montażu 90 minut.

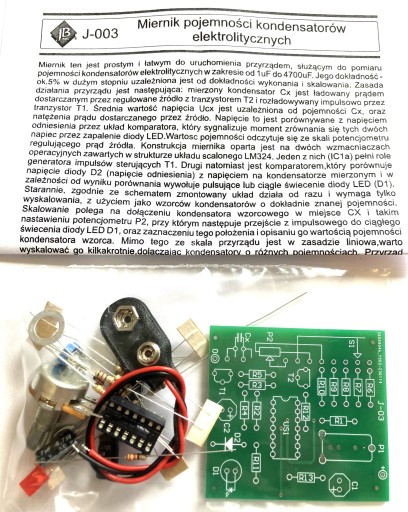

Prosty układ zbudowany przy użyciu wzmacniaczy operacyjnych, pozwalający określić pojemność mierzonego kondensatora z dokładnością ok.5 %.

Odczytu dokonuje się ze skali na osi potencjometru. Zakres mierzonych pojemności wynosi 1….4700^uF.

Zasilanie : bateria  9V

Wymiary PCB: 55 x 50mm.

.

Baterie do zakupienia na moich aukcjach.

Wartosc pojemności odczytuje się ze skali potencjometru

regulującego prąd źródła. Konstrukcja miernika oparta jest na dwóch wzmacniaczach operacyjnych zawartych w strukturze układu scalonego LM324. Jeden z nich (IC1a) pełni role generatora impulsów sterujących T1. Drugi natomiast jest komparatorem, który porównuje napięcie diody D2 (napięcie odniesienia) z napięciem na kondensatorze mierzonym i w zależności od wyniku porównania wywołuje pulsujące lub ciągle świecenie diody LED (D1).

Starannie, zgodnie ze schematem zmontowany układ działa od razu i wymaga tylko wyskalowania, z użyciem jako wzorców kondensatorów o dokładnie znanej pojemności.

Najwyższej Jakości

zestawy zaprojektowane

i wyprodukowane

w Polsce.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
