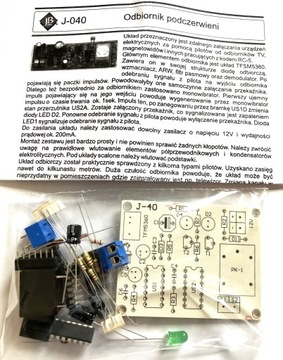

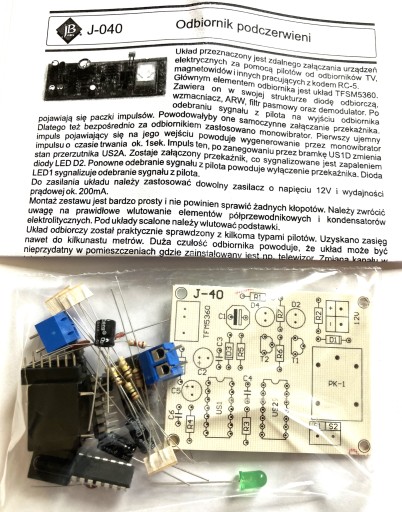

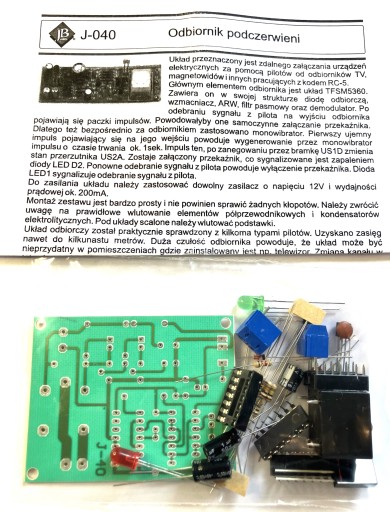

Przełącznik na podczerwień z przekaźnikiem 3A Diy Kit JABel

Przełącznik na podczerwień

z przekaźnikiem 240 V 3A

do własnoręcznego montażu, lutowania.

Układ  łatwy  w montażu .

Czas montażu 90 minut.

Odbiornik zdalnego sterowania (włącz-wyłącz) współpracujący z dowolnym pilotem na podczerwień. Zasięg ok. 5m.

W skład zestawu wchodzi przekaźnik o obciążalności styków 3A.

Zasilanie: 12V.

Wymiary PCB: 90 x 32mm.

Układ przeznaczony jest zdalnego załączania urządzeń elektrycznych za pomocą pilotów od odbiorników TV, magnetowidów i innych pracujących z kodem RC-5.

Głównym elementem odbiornika jest układ TFSM5360.

Zawiera on w swojej strukturze diodę odbiorczą, wzmacniacz, ARW, filtr pasmowy oraz demodulator. Po odebraniu sygnału z pilota na wyjściu odbiornika pojawiają się paczki impulsów. Powodowałyby one samoczynne załączanie przekaźnika.

Dlatego też bezpośrednio za odbiornikiem zastosowano monowibrator. Pierwszy ujemny impuls pojawiający się na jego wejściu powoduje wygenerowanie przez monowibrator impulsu o czasie trwania ok. 1sek. Impuls ten, po zanegowaniu przez bramkę US1D zmienia stan przerzutnika US2A. Zostaje załączony przekaźnik, co sygnalizowane jest zapaleniem diody LED D2. Ponowne odebranie sygnału z pilota powoduje wyłączenie przekaźnika. Dioda LED1 sygnalizuje odebranie sygnału z pilota.

Najwyższej Jakości

zestawy zaprojektowane

i wyprodukowane

w Polsce.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
