Mały podsłuchiwacz wzmacniacz słuchawkowy diy kit JABel

Mały podsłuchiwacz

wzmacniacz słuchawkowy

do własnoręcznego montażu, lutowania.

Układ  łatwy  w montażu .

Czas montażu 60 minut.

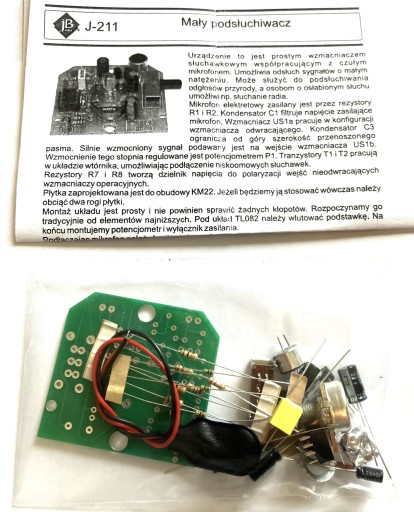

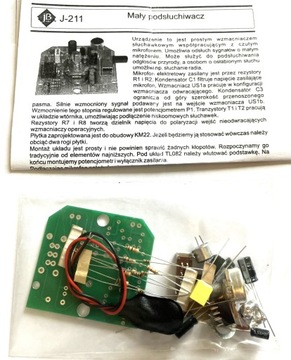

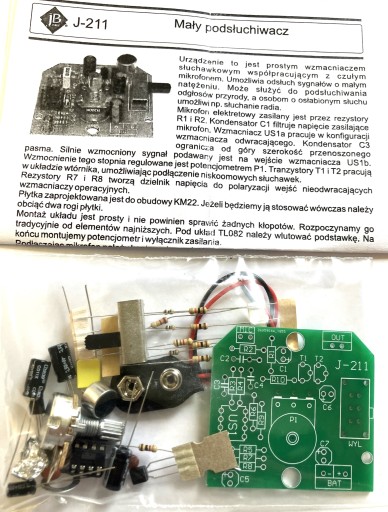

Zestaw jest prostym wzmacniaczem słuchawkowym, współpracującym z czułym mikrofonem elektretowym.

Umożliwia odsłuch sygnałów akustycznych o małym natężeniu.

Może służyć do podsłuchiwania odgłosów przyrody, a osobom o osłabionym słuchu umożliwi np. słuchanie radia i tego co się dzieje w otoczeniu.

Odsłuchu dokonuje się za pomocą słuchawek.

Zestaw został zaprojektowany do obudowy KM22.

Zasilanie bateria: 9V.

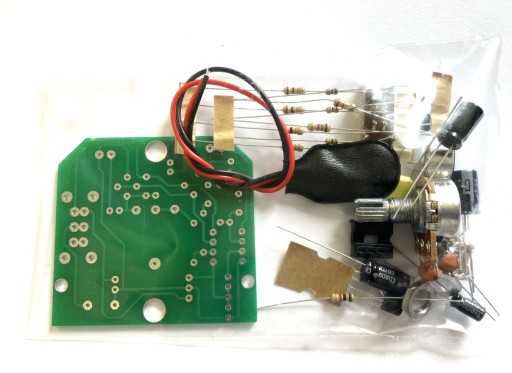

Wymiary płytki: 52 x 50mm.

Urządzenie to jest prostym wzmacniaczem słuchawkowym współpracującym z czułym mikrofonem. Umożliwia odsłuch sygnałów o małym natężeniu. Może służyć do podsłuchiwania odgłosów przyrody, a osobom o osłabionym słuchu umożliwi np. słuchanie radia.

Mikrofon elektretowy zasilany jest przez rezystory R1 i R2. Kondensator C1 filtruje napięcie zasilające mikrofon. Wzmacniacz US1a pracuje w konfiguracji wzmacniacza odwracającego. Kondensator C3 ogranicza od góry szerokość przenoszonego pasma. Silnie wzmocniony sygnał podawany jest na wejście wzmacniacza US1b.

Wzmocnienie tego stopnia regulowane jest potencjometrem P1. Tranzystory T1 i T2 pracują w układzie wtórnika, umożliwiając podłączenie nisko omowych słuchawek.

Rezystory R7 i R8 tworzą dzielnik napięcia do polaryzacji wejść nieodwracających wzmacniaczy operacyjnych.

Najwyższej Jakości

zestawy zaprojektowane

i wyprodukowane

w Polsce.

Instrukcja:
