Анкерный элемент М24 для односторонних анкеров

Element kotwiący M24 do zakotwień jednostronnych

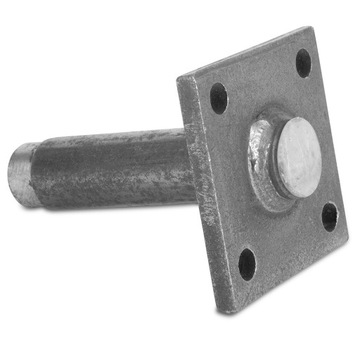

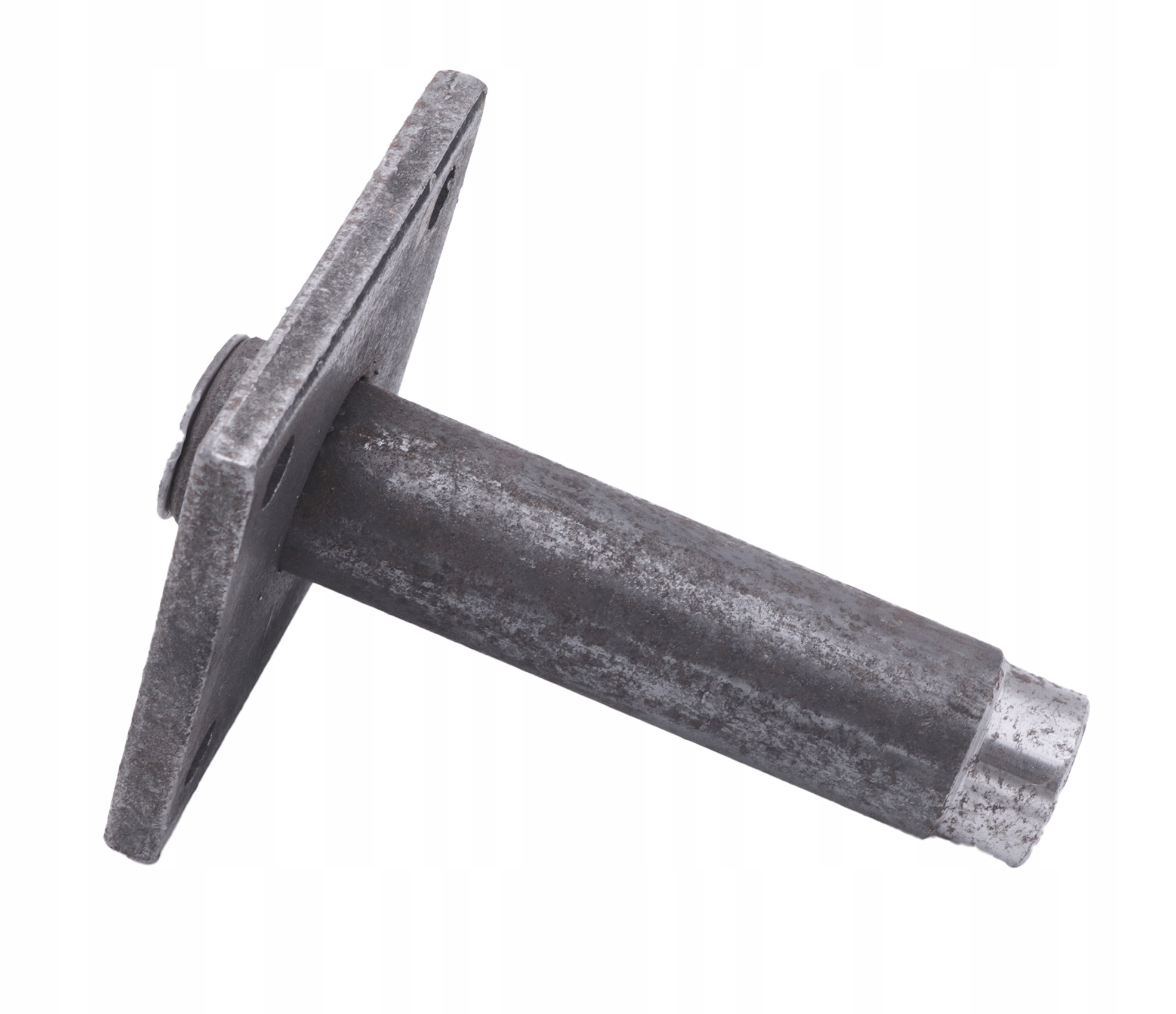

Element kotwiący M24 składa się z płytki kotwiącej o wymiarach 10×100×100mm z przyspawaną tuleją z gwintem wewnętrznym M24 długości 130mm. Płytka kotwiąca posiada cztery otwory ułatwiające jej prawidłowe ułożenie w elemencie. Element jest wykonywany w wersji czarnej, na indywidualne zapytanie można zabezpieczyć go poprzez ocynkowanie galwaniczne. Dopuszczalne osiowe obciążenie elementu kotwiącego przy założeniu, że konstrukcja żelbetowa wykonana jest z betonu klasy C25/30 wynosi 121kN. Siła ścinająca przenoszona przez śrubę M24 klasy 5.8 wynosi 84kN

ZASTOSOWANIE Element kotwiący M24 służy do zakotwień jednostronnych. Stosowany w przypadku podwieszanych pomostów roboczych

SPOSÓB MONTAŻU Element kotwiący M24 należy przymocować do szalunku uprzednio zaślepiając go końcówką IN26. Należy zwrócić uwagę na konieczność znajdowania się płytki kotwiącej za siatką prętów. Po osiągnięciu przez beton odpowiedniej wytrzymałości i rozszalowaniu można montować elementy podwieszane. Otwór powstały w gotowej konstrukcji po demontażu można zaślepić korkiem Stopf 26.
