Przetoczka do naboi z zaworem PINK SYSTEM

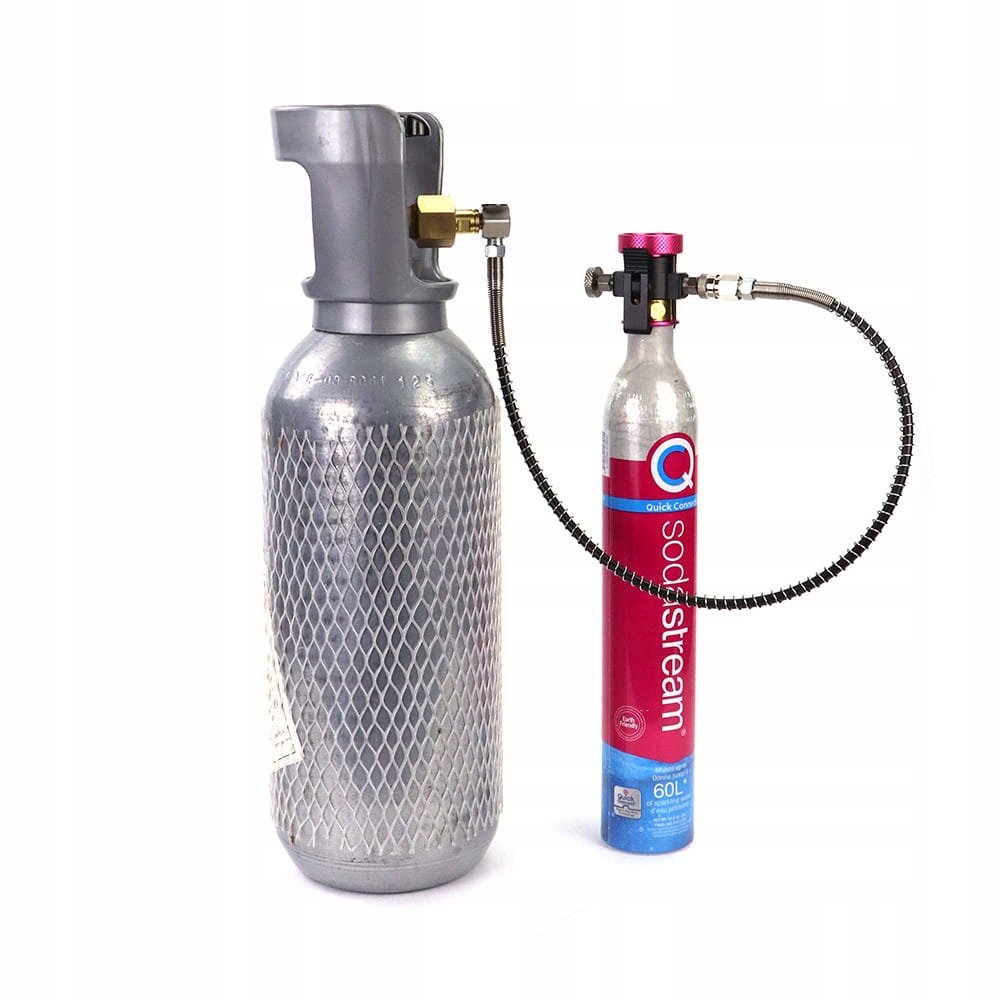

Przetoczka składa się z dwóch elementów: pierwszy z nich to przewód wysokociśnieniowy o długości aż 100cm zakończony złączką żeńską PCP 8mm oraz gwintem wejścia W21.8-14. Drugi element to przetoczka z gniazdem Quick Connect wyposażona w złączkę męską PCP 8mm i odpowietrznik. Jedyna taka przetoczka na rynku wyposażona w zaczepy zabezpieczające nabój przed przypadkowym wypięciem się oraz pinem otwierającym zawór naboju. Pin otwierający zawór zwiększa przepustowość przetoczki i pozwala na napełnienie naboju w większym stopniu. Zaczepy natomiast zabezpieczają nabój przez przypadkowym wypięciem.

Dzięki zastosowaniu złączek PCP przetoczka może się obracać prostopadle względem przewodu nie powodując naprężeń które występują w przypadku gdy przetoczka jest zamontowana (przykręcona) na stałe do przewodu lub bezpośrednio do butli. Drugą wielką zalety zastosowania złączki jest możliwość szybkiego odłączenia przetoczki i podłączenia innej wyposażonej w ten sam typ złącza (PCP 8mm) np: przetoczki do napełniania butli z gwintem Tr21x4 (niebieskie butle) inaczej zwane również Twist lub Pin, lub adaptera pozwalającego podpiąć butlę bezpośrednio pod saturator.

Przewód o długości 100 cm pozwala na położenie naboju na wadze i kontrolowaniu procesu napełniania w czasie rzeczywistym. Dzięki stałej kontroli wagi jesteśmy w stanie ocenić czy proces napełniania już się zakończył, lub przerwać go gdy osiągniemy maksymalną dopuszczalną ilość dwutlenku węgla w naboju.

Dane Techniczne:

• Wejście: Gwint W21.8
• Wyjście: Gniazdo Quick Connect
• Długość przewodu: 100 cm (1 metr)
• Odpowietrznik: TAK
• Manometr: TAK
• Waga: 333g
• Długość całkowita: 108 cm
• Materiał: Aluminium, stal nierdzewna i mosiądz
• Uszczelnienie: O-ringi
• Blokada butli: TAK
• Pin otwierający zawór: TAK
• Zapasowe uszczelnienia: TAK

W przypadku posiadania butli bez syfonu przed otwarciem zaworu należy ją przekręcić do góry nogami aby płynny dwutlenek węgla wtłoczył się do naboju.

Jeśli chcemy napełnić nabój do pełna czyli wtłoczyć do niego 425g dwutlenku węgla nabój powinien być zimny a butla z syfonem ciepła (różnica temperatur powinna wynosić 30-40 stopni Celsjusza). Nie wolno przepełniać naboju (wtłaczać w niego więcej jak 425g) może to spowodować otwarcie się zaworu bezpieczeństwa (zawór bezpieczeństwa w naboju jest jednorazowy, to ta mała śrubka). W przypadku przepełnienie naboju należy bezzwłocznie spuścić z niego nadmiar dwutlenku węgla. Wkładamy go do saturatora i bez wkładania butelki (lub włożyć i przy okazji nagazować kilka butelek wody) wypuścić nadmiar gazu do uzyskania wagi max 1200-1220g.

Płynny dwutlenek węgla stanowi 80% wagi całej zawartości butli, pozostałe 20% to dwutlenek w postaci gazu. Gdy w butli zostanie już tylko dwutlenek w postaci gazu, do naboju wtłoczymy jednorazowo max 50g CO2.

Procedura napełniania naboju:

1. Przykręć przetoczkę do butli.
2. Wepnij nabój do gniazda Quick Connect.
3. Dokręć pin otwierający zawór, spowoduje to blokadę zatrzasków.
4. Sprawdź czy zawór odpowietrzający jest zakręcony, jeśli nie to go zakręć.
5. Delikatnie odkręć zawór w butli (usłyszysz syczenie).
6. Po zakończeniu procesu napełniania zakręć butlę.
7. Odkręć pin otwierający zawór, spowoduje to zwolnienie zatrzasków
8. Odkręć odpowietrznik - usłyszysz syknięcie przez 1 sekundę (jeśli syczy cały czas to nie zakręciłeś butli).
9. Wyjmij nabój z gniazda Quick Connect

W przypadku posiadania butli bez syfonu przed otwarciem zaworu należy ją przekręcić do góry nogami aby płynny dwutlenek węgla wtłoczył się do naboju.

Jeśli chcemy napełnić nabój do pełna czyli wtłoczyć do niego 425g dwutlenku węgla nabój powinien być zimny a butla z syfonem ciepła (różnica temperatur powinna wynosić 30-40 stopni Celsjusza). Nie wolno przepełniać naboju (wtłaczać w niego więcej jak 425g) może to spowodować otwarcie się zaworu bezpieczeństwa (zawór bezpieczeństwa w naboju jest jednorazowy, to ta mała śrubka). W przypadku przepełnienie naboju należy bezzwłocznie spuścić z niego nadmiar dwutlenku węgla. Wkładamy go do saturatora i bez wkładania butelki (lub włożyć i przy okazji nagazować kilka butelek wody) wypuścić nadmiar gazu do uzyskania wagi max 1200-1220g.

Płynny dwutlenek węgla stanowi 80% wagi całej zawartości butli, pozostałe 20% to dwutlenek w postaci gazu. Gdy w butli zostanie już tylko dwutlenek w postaci gazu, do naboju wtłoczymy jednorazowo max 50g CO2.
