Трехкулачковый самоцентрирующийся патрон диаметром 125 мм.

Uchwyt tokarski 125mm trójszczękowy samocentrujący SANOU

Uchwyt tokarski samocentrujący trójszczękowy renomowanej marki SANOU w rozmiarze 125mm.

Mocowanie uchwytu na tarczy zabierakowej (wymiary montażowe na rysunku). Można również zastosować do obróbki pionowej na frezarkach z wykorzystaniem adaptera (płyty).

Komplet zawiera szczęki zewnętrzne, wewnętrzne, klucz oraz śruby montażowe.

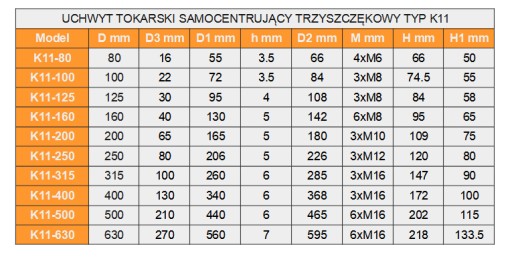

Wymiary:

✅ Średnica zewnętrzna D - 125mm

✅ Średnica wewnętrzna (przelot) D3 - 30mm

✅ Średnica zabieraka D1 - 95mm

✅ Głębokość odsadzenia pod zabierak h - 4mm

✅ Średnica podziałowa śrub montażowych D2 - 108mm

✅ Rozmiar śruby montażowej M - M8 (3szt)

✅ Wysokość korpusu H1 - 58mm

✅ Wysokość uchwytu ze szczękami H - 84mm

Zakres mocowania podano w tabeli.
