MERCEDES W124 Polska instrukcja napraw W124

Bogato ilustrowany poradnik poświęcony naprawie i obsłudze samochodów:

MERCEDES – BENZ SERII 124

W książce zamieszczono opisy napraw i regulacji poszczególnych zespołów samochodów Mercedes - Benz serii 124:

• · modelu 200 wyposażonego w silnik benzynowy czterocylindrowy o pojemności 1996 cm3 i mocy 80 kW, 77 kW, 75 kW oraz 72 kW;
• · modelu 200 E wyposażonego w silnik benzynowy czterocylindrowy o pojemności 1996 cm3 i mocy 90 kW oraz 87 kW;
• · modelu 230 E wyposażonego w silnik benzynowy czterocylindrowy o pojemności 2298 cm3 i mocy 100 k, 97 kW oraz 94 kW;
• modelu 200 D wyposażonego w silnik wysokoprężny czterocylindrowy (typ 601) o pojemności 1997 cm3 i mocy 55 kW;
• · modelu 250 D wyposażonego w silnik wysokoprężny pięciocylindrowy (typ 602) o pojemności 2497 cm3 i mocy 69 kW (bez katalizatora) lub mocy 66 kW (z katalizatorem);
• · modelu 300 D wyposażonego w silnik wysokoprężny sześciocylindrowy (typ 603) o pojemności 2996 cm3 i mocy 83 kW (bez katalizatora) lub mocy 81 kW (z katalizatorem);

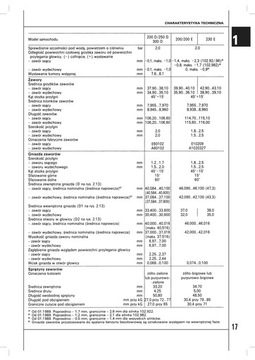

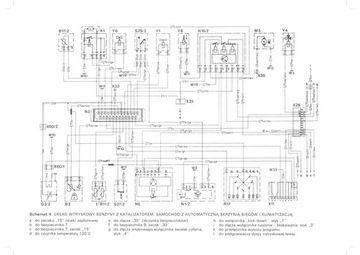

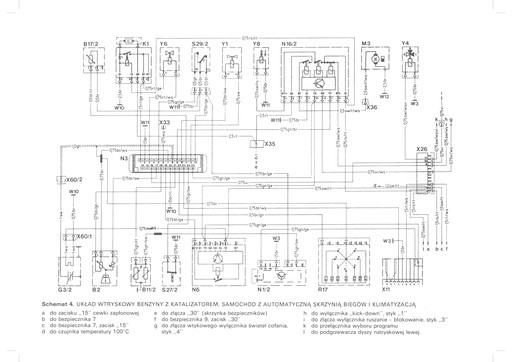

Książkę uzupełniono szczegółowymi danymi technicznymi, tabelą zalecanych momentów dokręcania oraz schematami elektrycznymi.

Wydawnictwo: AUTO

Stron: 300

Format: 20,5 cm X 28,5 cm

SPIS TREŚCI:

1. WSTĘP

Opis samochodów

Dane identyfikacyjne

Charakterystyka techniczna

Momenty dokręcania

1. SILNIKI WYSOKOPRĘŻNE TYPU 601/602/603

   2.1. DEMONTAŻ SILNIKA

   Wymontowanie silnika

   Wmontowanie silnika

   2.2. ROZBIÓRKA I SKŁADANIE SILNIKA

   2.3. GŁOWICA

   Wymontowanie i wmontowanie głowicy

   Rozbiórka głowicy

   Weryfikacja głowicy

   2.4. POKRYWA NAPĘDU ROZRZĄDU

   Wymontowanie i wmontowanie pokrywy

   2.5. TŁOKI I KORBOWODY

   Wymontowanie tłoków i korbowodów

   Pomiary tulei cylindrów

   Sprawdzanie tłoków i korbowodów

   Pomiar luzu korbowodu

   Montaż tłoków z korbowodami

   Wmontowanie tłoków z korbowodami w cylindry

   2.6. KADŁUB SILNIKA

   Pomiary kadłuba

   2.7. WAŁ KORBOWY I KOŁO ZAMACHOWE

   Wymontowanie wału korbowego

   Sprawdzanie części

   Wmontowanie wału korbowego

   Wymiana koła zamachowego lub tarczy zabierakowej

   Wymiana koła pasowego wału korbowego

   Wymiana tylnego uszczelniacza wału korbowego

   Wymiana przedniego uszczelniacza wału korbowego

   2.8. ROZRZĄD

   Wymontowani i wmontowanie napinacza łańcucha

   Wymontowanie i wmontowanie łańcucha rozrządu

   Wymontowanie i wmontowanie prowadnicy napinacza łańcucha

   Wymontowanie i wmontowanie prowadnic łańcucha

   Wymontowanie i wmontowanie kół wału korbowego

   Wymontowanie i wmontowanie wału rozrządu

   Ustawianie rozrządu

   Działanie popychaczy hydraulicznych

   2.9. ZAWIESZENIE SILNIKA

   Wymiana przedniego zawieszenia silnika

   Wymiana tylnego zawieszenia silnika i podpór gumowych

   2.10. UKŁAD WYDECHOWY

   2.11. UKŁAD SMAROWANIA

   Wymontowanie i wmontowanie pompy oleju

   Wymontowanie i wmontowanie miski olejowej

   Wymiana filtra oleju

   Wymiana oleju

   2.12. UKŁAD CHŁODZENIA

   Opróżnianie i napełnianie układu chłodzenia

   Sprawdzanie korka zbiornika wyrównawczego i chłodnicy

   Wymontowanie i wmontowanie chłodnicy

   Wymontowanie i wmontowanie sprzęgła elektromagnetycznego

   Wymontowanie i wmontowanie wiskozowego sprzęgła wentylatora

   Wymontowanie i wmontowanie pompy wody

   Napinanie paska klinowego napędu pompy wody

   Wymiana i sprawdzanie termostatu

   Działanie ogrzewania i przewietrzania

   2.13. UKŁAD ZASILANIA

   Wymontowanie i wmontowanie pompy wtryskowej

   Sprawdzanie początku wtrysku

   Wymontowanie i wmontowanie wtryskiwaczy i rozpylaczy

   Naprawa wtryskiwaczy

   Czyszczenie rozpylaczy

   Sprawdzanie rozpylaczy

   Sprawdzanie przepływu

   Sprawdzanie „chrypienia”

   Sprawdzanie otwarcia i ciśnienia wtrysku

   Sprawdzanie szczelności wtryskiwacza

   Działanie świec żarowych

   Wymontowanie i wmontowanie świecy żarowej

   Sprawdzanie świec żarowych

   Regulacja prędkości biegu jałowego

   Regulacja ustawienia pedału przyspieszenia

   Sterowanie pneumatyczne biegu jałowego

   Wymiana filtra powietrza

   Regulacja elektroniczna biegu jałowego

   Wymontowanie pompy paliwa

   Wymiana filtra paliwa

   Wyłączanie silnika

   Podgrzewanie paliwa

2. UKŁAD PRZENIESIENIA NAPĘDU

   3.1. SPRZĘGŁO

   Wymontowanie sprzęgła

   Naprawa sprzęgła

   Montaż sprzęgła

   Wymiana łożyska wyciskowego i widełek wyciskowych

   Sprawdzanie zużycia tarczy sprzęgła

   Wymontowanie i wmontowanie pompy sprzęgła

   Wymontowanie i wmontowanie siłownika

   Odpowietrzanie układu hydraulicznego

   3.2. SKRZYNIA 4-BIEGOWA

   Wymontowanie i wmontowanie skrzyni biegów

   Rozbiórka i składanie skrzyni biegów

   Pomiary skrzyni biegów

   3.3. SKRZYNIA 5-BIEGOWA

   Wymontowanie i wmontowanie skrzyni biegów

   Rozbiórka i składanie skrzyni biegów

   3.4. SKRZYNIA AUTOMATYCZNA

   Wymontowanie skrzyni automatycznej

   Wmontowanie skrzyni automatycznej

   3.5. WAŁ NAPĘDOWY

   Wymontowanie i wmontowanie wału napędowego

   Wymontowanie i wmontowanie łożyska pośredniego

   Wymiana tulejek centrujących

   3.6. OŚ PRZEDNIA

   Wymontowanie i wmontowanie zawieszenia koła przedniego

   Wymontowanie i wmontowanie sprężyny zawieszenia przedniego

   Wymontowanie i wmontowanie amortyzatora przedniego

   Regulacja luzu osiowego łożysk kół przednich

   Wymontowanie i wmontowanie piasty przedniej

   Wymiana łożysk kół przednich

   Wymontowanie i wmontowanie zwrotnicy

   Wymiana przegubu zawieszenia

   Wymontowanie i wmontowanie wahacza przedniego

   Wymontowanie i wmontowanie stabilizatora

   Ustawianie kół przednich

   3.7. OŚ TYLNA

   Wymontowanie i wmontowanie osi tylnej

   Wymontowanie i wmontowanie amortyzatorów

   Wymontowanie i wmontowanie sprężyn

   Wymontowanie i wmontowanie stabilizatora

   Wymontowanie i wmontowanie obudowy przekładni

   Wymontowanie i wmontowanie drążka górnego

   Wymontowanie i wmontowanie drążka rozciąganego

   Wymontowanie i wmontowanie drążka poprzecznego

   Wymontowanie i wmontowanie drążka reakcyjnego

   Wymontowanie i wmontowanie wahacza poprzecznego

   Wymontowanie i wmontowanie półosi napędowych

   Wymontowanie i wmontowanie piast i łożysk kół

   Ustawianie kół tylnych

   Regulacja poziomu podłogi nadwozia

3. UKŁAD KIEROWNICZY

   4.1. PRZEKŁADNIA KIEROWNICZA

   4.2. RAMMIĘ KIEOWNICY I DRĄŻKI KIEROWNICZE

   Wymontowanie i wmontowanie ramienia kierownicy

   Wymontowanie i wmontowanie ramienia pośredniego

   Wymiana drążków poprzecznych (prawego i lewego)

   Wymiana drążka poprzecznego (środkowego)

   Wymiana osłony przeciwpyłowej

   4.3. KOŁO KIEROWNICY I KOLUMNA KIEROWNICY

   Wymontowanie i wmontowanie koła kierownicy

   Wymontowanie i wmontowanie kolumny kierownicy

4. UKŁAD HAMULCOWY

   5.1. HAMULCE TARCZOWE KÓŁ PRZEDNICH

   Wymiana klocków hamulcowych

   Wymontowanie i wmontowanie zacisku

   Rozbiórka i składanie zacisku

   5.2. HAMULCE TARCZOWE KÓŁ TYLNYCH

   Wymiana klocków hamulcowych

   Wymontowanie i wmontowanie zacisku

   Rozbiórka i składanie zacisku

   5.3. TARCZE HAMULCÓW

   5.4. POMPA HAMULCOWA

   Wymontowanie i wmontowanie pompy hamulcowej

   5.5. HAMULEC AWARYJNY

   Wymontowanie i wmontowanie szczęk hamulca awaryjnego

   Regulacja hamulca awaryjnego

   Wymiana przedniej linki hamulca awaryjnego

   Wymiana tylnej linki hamulca awaryjnego

   5.6. MECHANIZM WSPOMAGANIA

   5.7. ODPOWIETRZANIE UKŁADU HAMULCOWEGO

   5.8. URZĄDZENIE ABS

   5.9. POMPA PODCIŚNIENIA

5. SILNIKI BENZYNOWE TYPU 102

   6.1. DEMONTAŻ SILNIKA

   Wymontowanie silnika

   Wmontowanie silnika

   6.2. ROZBIÓRKA I SKŁADANIE SILNIKA

   6.3. GŁOWICA

   Wymontowanie i wmontowanie głowicy

   Rozbiórka głowicy

   Weryfikacja głowicy

   6.4. POKRYWA NAPĘDU ROZRZĄDU

   Wymontowanie i wmontowanie pokrywy

   6.5. TŁOKI I KORBOWODY

   Wymontowanie tłoków i korbowodów

   Pomiary tulei cylindrów

   Sprawdzanie tłoków i korbowodów

   Montaż tłoków z korbowodami

   Wmontowanie tłoków z korbowodami w cylindry

   6.6. KADŁUB SILNIKA

   6.7. WAŁ KORBOWY I KOŁO ZAMACHOWE

   Wymontowanie i wmontowanie wału korbowego

   Wymiana koła zamachowego lub tarczy zabierakowej

   Wymiana koła pasowego i tłumika drgań

   Wymiana tylnego uszczelniacza wału korbowego

   Wymiana przedniego uszczelniacza wału korbowego

   6.8. ROZRZĄD

   Wymontowanie i wmontowanie napinacza łańcucha

   Wymontowanie i wmontowanie łańcucha rozrządu

   Wymontowanie i wmontowanie prowadnicy napinającej łańcuch

   Wymontowanie i wmontowanie prowadnic łańcucha

   Wymontowanie i wmontowanie wału pośredniego

   Wymontowanie i wmontowanie wału rozrządu

   Wymontowanie i wmontowanie kół wału korbowego

   Działanie popychaczy hydraulicznych

   6.9. ZAWIESZENIE SILNIKA

   Wymiana przedniego zawieszenia silnika

   Wymiana tylnego zawieszenia silnika i podpór gumowych

   6.10. UKŁAD WYDECHOWY

   6.11. UKŁAD SMAROWANIA

   Wymontowanie i wmontowanie pompy oleju

   Wymontowanie i wmontowanie miski olejowej

   Wymiana filtra oleju

   6.12. UKŁAD CHŁODZENIA

   Opróżnianie i napełnianie układu chłodzenia

   Sprawdzanie korka zbiornika wyrównawczego i chłodnicy

   Wymontowanie i wmontowanie chłodnicy

   Wymontowanie i wmontowanie sprzęgła elektromagnetycznego

   Wymontowanie i wmontowanie pompy wody

   Napinanie paska klinowego napędu pompy wody

   Wymiana i sprawdzanie termostatu

   Działanie ogrzewania i przewietrzania

   6.13. GAŹNIK STROMBERG

   Wymontowanie i wmontowanie gaźnika

   Obsługa i regulacja gaźnika

   Wymiana filtra powietrza

   Wymontowanie i wmontowanie kolektora ssącego

   Wymontowanie i wmontowanie kolektora wydechowego

   6.14. GAŹNIK PIERBURG 2EE

   Wymontowanie i wmontowanie gaźnika

   Naprawa gaźnika

   6.15. WTRYSK KE-JETRONIC

   Działanie układu

   Regulacja biegu jałowego

   6.16. ZAPŁON

   Sprawdzanie i regulacja wyprzedzenia zapłonu

   Wymontowanie i wmontowanie rozdzielacza zapłonu

   Wymiana świec zapłonowych

6. INSTALACJA ELEKTRYCZNA

   7.1. AKUMULATOR

   7.2. ALTERNATOR

   Sprawdzanie alternatora w samochodzie

   Wymontowanie i wmontowanie alternatora

   Naprawa alternatora

   7.3. ROZRUSZNIK

   Sprawdzanie rozrusznika

   Wymontowanie i wmontowanie rozrusznika

   7.4. REFLEKTOR

   7.5. SCHEMATY ELEKTRYCZNE
