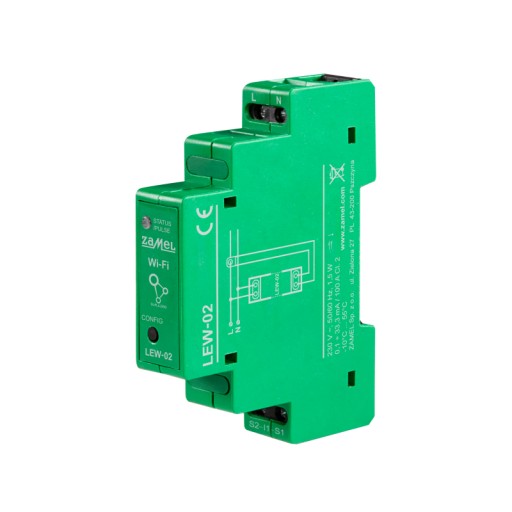

MONITOR ENERGII ELEKTRYCZNEJ 1F LEW-02 WiFi 1F 100A SUPLA

Przeznaczony do montażu na szynie DIN (TH-35) monitor energii elektrycznej LEW-02 jest urządzeniem zaprojektowanym do pomiaru i analizy parametrów energii elektrycznej na obwodach jednofazowych. Monitor ten wykonuje dwukierunkowy pomiar półpośredni co czyni go właściwym do stosowania zarówno w obwodach oświetleniowych i gniazdkowych znacznej mocy lub przy jednofazowych instalacjach fotowoltaicznych. Urządzenie pracuje w systemie smart home Supla oferując funkcjonalność bezprzewodowej komunikacji Wi-Fi. Dane prezentowane są w aplikacji Supla, którą cechuje łatwość obsługi, można je również eksportować do plików xlsx, ods, csv i html lub innego oprogramowania w ramach integracji MQTT. Analizę wykresów możemy przeprowadzić również z poziomu kokpitu Supla Cloud, gdzie dostępne są zaawansowane raporty i wykresy.

Podstawowe cechy produktu

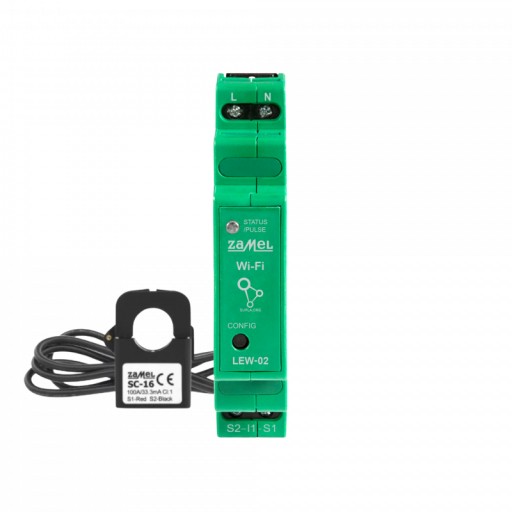

• Pomiar półpośredni – z zastosowaniem przekładnika prądowego SC-16.
• Do monitorowania obwodów jednofazowych.
• Monitor dwukierunkowy – odpowiedni również dla jednofazowych instalacji fotowoltaicznych.
• Montaż na szynie DIN (TH-35) - szerokość jednego modułu.
• Analiza danych w aplikacji Supla lub Supla Cloud z możliwością eksportu.
• Szerokie możliwości integracji za pośrednictwem protokołu MQTT.
• Współpraca z Home Assistant.
• Możliwość analiz w Grafana, Zabbix, Power BI.
• Aberracja napięcia (monitorowania skoków napięcia).
• Możliwość odczytu danych po API, za pomocą linków bezpośrednich.
• Jakość firmy ZAMEL - tysiące zadowolonych użytkowników to najlepsza rekomendacja.

Montaż

Niezbędne narzędzia i materiały : dostęp do rozdzielni, śrubokręt / kombinerki, przewód o średnicy maksymalnie 2,5 mm² do podłączenia zasilania, zalecane uprawnienia SEP 1kV.

1. Urządzenie LEW-02 przeznaczone jest do montażu wewnątrz pomieszczeń. Podczas instalacji na zewnątrz pomieszczeń urządzenie należy umieścić w dodatkowej obudowie hermetycznej i  zabezpieczyć przed wnikaniem wody szczególnie od strony zacisków przyłączeniowych.
2. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
3. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
4. Zamontować urządzenie w rozdzielnicy na szynie TH 35.

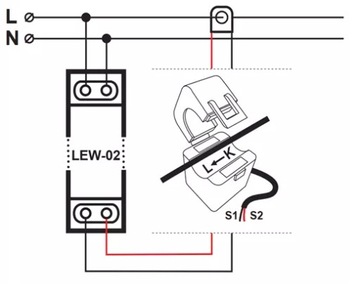

5. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
6. Załączyć obwód zasilania.

Automatyczne dodawanie urządzenia

Uruchom aplikację. Następnie wybierz w menu „Dodaj urządzenie". Wyświetli się Kreator dodawania urządzeń. Aby kontynuować naciśnij przycisk „Dalej”. Wybierz sieć przez którą urządzenie uzyska połączenie z siecią Internet. Następnie wprowadź do niej hasło i naciśnij „Dalej”. Podłącz zasilanie do urządzenia zgodnie ze schematem.

Sprawdź czy dioda w urządzeniu zachowuje się tak jak na animacji. Jeśli nie, wprowadź urządzenie w tryb konfiguracji przytrzymując przycisk CONFIG na urządzeniu. Następnie naciśnij przycisk START.

Jeżeli pojawi się komunikat o wyłączeniu rejestracji urządzeń, należy przejść na stronę https://cloud.supla.org/, zalogować się, wybrać zakładkę „Moja SUPLA” i włączyć dodawanie urządzeń 9 , po czym powtórzyć proces.

Dodawanie urządzenia powinno zakończyć się bez żadnych problemów. O tym fakcie poinformuje komunikat końcowy: „Konfiguracja urządzenia zakończona powodzeniem”. Po naciśnięciu przycisku OK aplikacja powinna wyświetlić poprawnie dodane urządzenie na liście. LEW-01 zasygnalizuje nawiązanie połączenia z serwerem stałym świeceniem diody LED znajdującej się w przedniej części urządzenia.

UWAGA!

Jeżeli zaraz po zakończeniu konfiguracji nie widać połączonego urządzenia w aplikacji, należy sprawdzić stan diody LED. Podczas pierwszego dodawania niektórych urządzeń dioda może mrugać bardzo szybko nieregularnie – oznacza to, że sterownik aktualizuje swoje oprogramowanie. Chwilę po tym zabiegu dioda LED powinna świecić światłem ciągłym co oznacza połączenie z serwerem.

Ręczne dodawanie urządzenia

Procedurę ręcznego dodawania należy zastosować w momencie gdy z jakiegoś powodu dodawanie automatyczne dostępne z poziomu aplikacji zakończyło się niepowodzeniem. W tym celu należy wprowadzić urządzenie w tryb konfiguracji przytrzymując przycisk CONFIG w urządzeniu do czasu kiedy dioda STATUS nie zacznie pulsować. Następnie należy wyszukać urządzenie na liście dostępnych sieci Wi-Fi i połączyć się z nią. Nazwa sieci powinna zaczynać się od ZAMEL-LEW-02 a następnie numer seryjny. Teraz uruchom przeglądarkę internetową i wprowadź w pasku adres: 192.168.4.1 po czym zatwierdź. Wyświetli się strona konfiguracyjna. W tym miejscu w łatwy sposób możesz zmienić ustawienia sieci. Po wprowadzeniu zmian naciśnij przycisk „SAVE” u dołu ekranu. Powinien pokazać się komunikat „Data saved!”. Aby zatwierdzić wprowadzone dane należy krótko nacisnąć przycisk CONFIG w urządzeniu. Jeśli urządzenie poprawnie połączy się z serwerem – dioda STATUS będzie świecić

światłem ciągłym.

Reset urządzenia

Aby zresetować urządzenie do ustawień fabrycznych bez resetowania stanu licznika naciśnij i przytrzymaj przycisk CONFIG. Dioda STATUS zacznie szybko mrugać. Puść przycisk CONFIG. Dioda STATUS będzie nadal szybko mrugać. Ponownie naciśnij i przytrzymaj przycisk. Dioda STATUS mrugnie raz. Puść przycisk. Urządzenie zostanie zresetowane i uruchomi się ponownie – dioda STATUS będzie szybko mrugać.

Reset stanu licznika

Możliwe z poziomu strony konfiguracyjnej 192.168.4.1 po wpisaniu w pole tekstowe o nazwie Reset słowa „RESET”.

Monitoruj energię

Odczyt pomiarów - po przejściu do okna pomiarów wyświetlane są aktualnie mierzone wartości. Możliwe jest przeglądanie historii na wykresach. zmiany ceny oraz waluty możliwa jest po zalogowaniu do swojego konta https://cloud.supla.org/ W zakładce „Moja SUPLA” odszukaj urządzenie LEW-02, następnie wejdź w ustawienia urządzenia. Teraz możesz zmienić wartość ceny za kWh oraz walutę.
