Модуль управления солнечной энергией для панелей 6-24 В

Moduł zarządzania energią solarną dla paneli o napięciu 6-24V

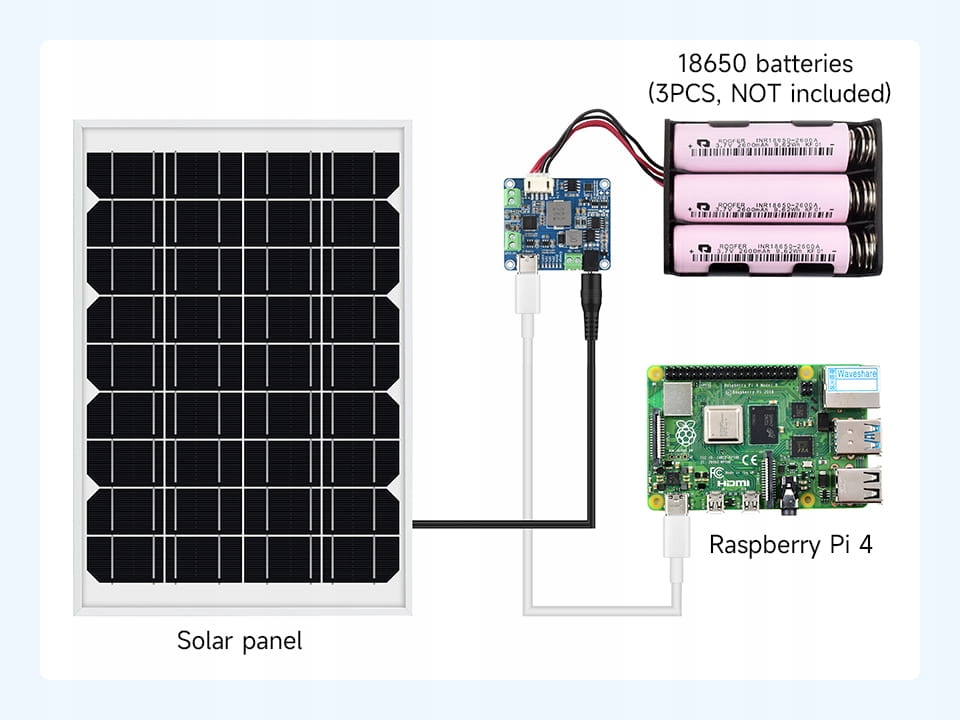

⭐Moduł zarządzania energią solarną zaprojektowany dla paneli słonecznych o napięciu 6V~24V to innowacyjne rozwiązanie dla osób poszukujących efektywnego i bezpiecznego sposobu na wykorzystanie energii słonecznej. Dzięki możliwości ładowania akumulatora Li-Ion 3.7V poprzez panel słoneczny lub połączenie Type-C, moduł ten stanowi idealne rozwiązanie dla projektów ekologicznych, niskonapięciowych projektów IoT oraz innych inicjatyw związanych z ochroną środowiska.

⭐Wyposażony w funkcję MPPT (Maximum Power Point Tracking), moduł maksymalizuje wydajność panelu słonecznego, co przekłada się na zwiększenie efektywności ładowania. Dodatkowo, dzięki zastosowaniu wielu obwodów ochronnych, urządzenie gwarantuje stabilność i bezpieczeństwo użytkowania, chroniąc przed nadmiernym ładowaniem, nadmiernym rozładowaniem, odwróceniem polaryzacji, przegrzaniem oraz przeciążeniem.

Specyfikacja:

• ✅Zasilanie słoneczne: 6V ~ 24V
• ✅Ładowanie: Panel słoneczny, adapter zasilający, USB
• ✅Bateria: 3x 18650 Li-ion (NIE zawarte w zestawie)
• ✅Wejście USB: 5V (Type-C, z obsługą szybkiego ładowania PD)
• ✅Wyjście 5V: 5V / 3A (Type-C, zaciski śrubowe)
• ✅Napięcie odcięcia ładowania: 4.2V ± 1%
• ✅Napięcie ochrony przed nadmiernym rozładowaniem: 3.0V ± 1%
• ✅Efektywność ładowania z panelu słonecznego: ~78%
• ✅Efektywność ładowania USB: ~93%
• ✅Efektywność zwiększania napięcia baterii: ~90%
• ✅Prąd jałowy (max): <2mA
• ✅Temperatura pracy: -40℃ ~ 85℃

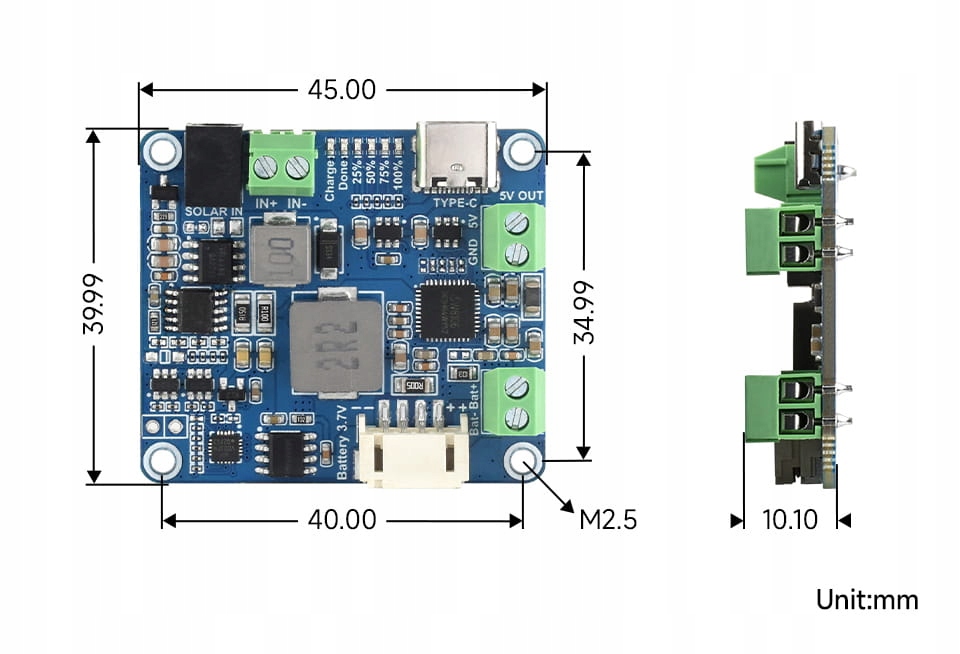

• ✅Wymiary (mm): 45.0 × 40.0 × 10.1

Właściwości produktu:

• ✅Wsparcie dla MPPT (Maximum Power Point Tracking): Maksymalizuje efektywność panelu słonecznego.
• ✅Wsparcie dla ładowania przez panel słoneczny / połączenie Type-C: Zapewnia elastyczność w sposobie ładowania.
• ✅Automatyczna adaptacja napięcia dla paneli 6V~24V: Umożliwia łatwe dopasowanie do różnych typów paneli słonecznych.
• ✅Wiele wskaźników LED: Ułatwia monitoring statusu paneli słonecznych i baterii.
• ✅Wielokrotna ochrona obwodów: Zapewnia bezpieczne i stabilne użytkowanie, chroniąc przed różnymi zagrożeniami.
• ✅Szeroki zakres temperatury pracy: Pozwala na użytkowanie w ekstremalnych warunkach.

⭐Zwarta kompaktowa konstrukcja

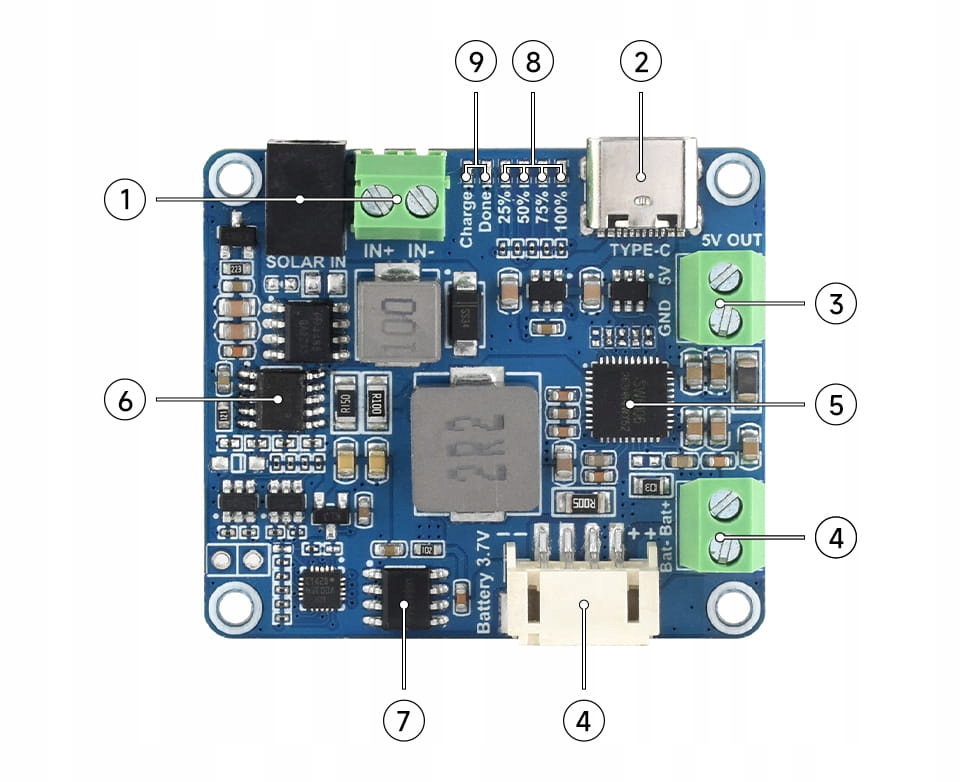

⭐Budowa modułu:

1. Wejście ładowania panelu słonecznego
2. Wejście ładowania typu C
3. Moc wyjściowa
4. Interfejsy baterii
5. Układ zarządzania energią USB SW6106
6. CN3791: układ zarządzania energią słoneczną
7. XB8886A Zabezpieczenie akumulatora Li przed nadmiernym ładowaniem/nadmiernym rozładowaniem
8. Wskaźniki pojemności baterii
9. Wskaźniki ładowania panelu słonecznego

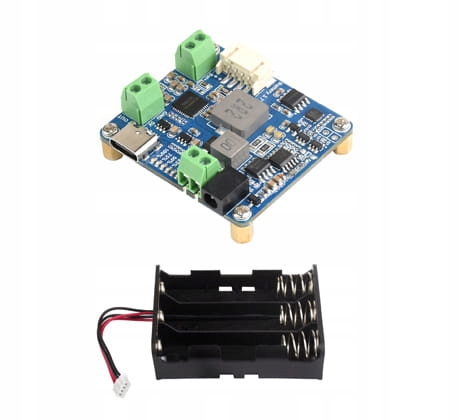

▶️Zestaw zawiera:

1. moduł zarządzania energią solarną ×1

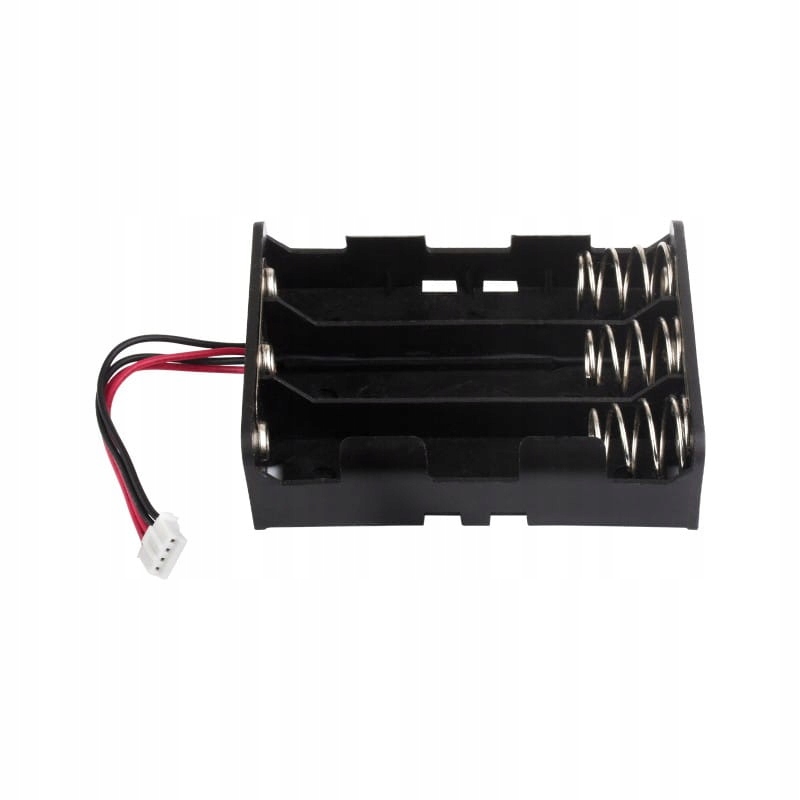

2. koszyk na baterie ×1
3. Zestaw śrób ×1
