Дымоходная система RAUCH GAS 6 м, дымоход системы 80 для ГАЗА

System: System kominowy RAUCH TURBO STAL

Wysokość [m]: 6

Średnica [mm]: 80

Wentylacja [szt.]: 1A

Długość [cm]: 36

Szerokość [cm]: 24

SYSTEM RAUCH TURBO STAL

RAUCH TURBO STAL to nowoczesny, ekonomiczny komin przeznaczony do odprowadzania spalin z kotłów z zamkniętą komorą spalania oraz kondensacyjnych, opalanych gazem , zgodnie z normą EN 14989-2. Pracuje w temperaturach do 200 °C.

W tym systemie kominowym zastosowane zostały najwyższej jakości stalowe, nierdzewne rury kwasoodporne o grubości 0,6 mm i średnicy Ø 80mm. Łączone są one w zestaw kominowy dzięki odpowiednio przygotowanym kielichowym końcówkom z uszczelkami, umożliwiającym swobodną termiczną dylatację wkładu oraz gwarantującym jego szczelność I odporność na występujące w spalinach kwasy.

Podłączenie do kotła oraz górne zakończenie czerpnią powietrza są o średnicy Ø 125/80 mm.

Powstający w kominie kondensat w całości odprowadzany jest do kotła (z którego przez odpowiedni kanał trafia do systemu kanalizacji) w celu dalszego odzysku ciepła, co wpływa na poprawę sprawności urządzenia grzewczego.

Powietrze zasilające komorę spalania, doprowadzane jest poprzez obudowę komina, w kierunku przeciwnym do gazów spalinowych. Dzięki temu jest ono ogrzewane co ogranicza straty energii, a jednocześnie zwiększenie sprawność podłączonego urządzenia grzewczego. Zalecana wysokość przyłącza kotła wynosi  minimum 2,0 m. !!!!

Obudową komina są pustaki keramzytobetonowe, wykonane zgodnie z normą EN:12446. Odznaczają się wysoką izolacyjnością termiczną oraz trwałością.KOMPLETNY !!! komin RAUCH TURBO STAL posiada wszystkie niezbędne elementy do jego montażu, które zostały wyszczególnione na schemacie.

1. Kompletne kwasoodporne zakończenie górne z płytą kominową z wyrzutem spalin Ø 80mm i czerpnią powietrza Ø 125mm zakończone daszkiem
2. Czapa betonowa
3. Rury proste Ø 80mm
4. Obejmy centrujące
5. Kolano 87o z podporą Ø 80mm
6. Płyta czołowa kwasoodporna Ø 125mm (przyłącze powietrza)
7. Obudowa komina-pustaki spalinowo-wentylacyjne

(1) KOMPLETNE KWASOODPORNE ZAKOŃCZENIE GÓRNE z płytą kominową z wyrzutem spalin Ø 80mm i czerpnią powietrza Ø 125mm zakończone daszkiem.

System zawiera zbrojoną, (2) BETONOWĄ CZAPĘ PRZYKRYWAJĄCĄ, która zabezpiecza komin przed warunkami atmosferycznymi, łącznie z kanałami wentylacyjnymi, w zależności od konfiguracji.

(3) RURY PROSTE do odprowadzenia spalin o średnicy Ø 80mm i długości 1000mm i 500mm w zależności od wysokości komina.

We wszystkich połączeniach zastosowane są uszczelki silikonowe, które mają za zadanie utrzymanie odpowiedniego nadciśnienia i zapobiegają ewentualnemu wyciekowi kondensatu.

Bardzo istotne jest aby system kominowy był tak zmontowany aby kondensat swobodnie spływał a nie zalegał np. w uszczelkach.

(4) OBEJMY KWASOODPORNE służą do centrowania i stabilizowania wkładu w obudowie komina.

(5) KOLANO KWASOODPORNE 87stopni z podporą. Służy do odprowadzania spalin z kotłów kondensacyjnych , jest uniwersalnym rozwiązaniem do wszystkich modeli kotłów dostępnych na naszym rynku.

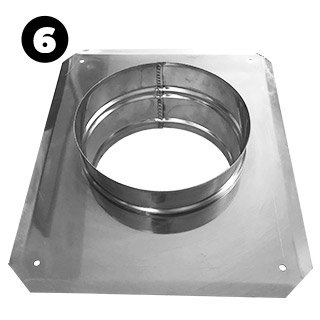

(6) PŁYTA CZOŁOWA KWASOODPORNA Ø 125 (przyłącze powietrza).

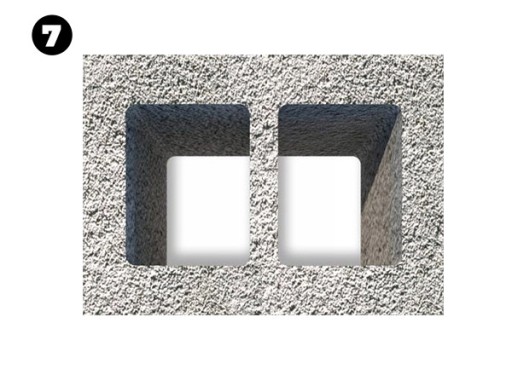

obudowa komina - (7) PUSTAKI SPALINOWO-WENTYLACYJNE, odznaczają się wysoką izolacyjnością termiczną oraz trwałością. Wysokość każdego pustaka wynosi 33 cm

Do wybudowania 1 metra komina zużywa się 3szt, łączone zaprawą cementowo-wapienną

Wszystkie pustaki zgodne są z normą EN12446.
