Дымоходная система RAUCH 9м, диаметр дымохода 200 + 4 вентиляционная система, ИЗОЛИРОВАННАЯ

System: System kominowy RAUCH UNIWERSAL

Wysokość [m]: 9

Średnica [mm]: 200

Wentylacja [szt.]: 4

Długość [cm]: 79

Szerokość [cm]: 36

Komin ceramiczny RAUCH - izolowany, kompletny system kominowy PREMIUM

RAUCH UNIWERSAL to ORYGINALNY !!! trójwarstwowy, w pełni izolowany system kominowy, przeznaczony do odprowadzenia spalin suchych oraz mokrych. Idealnie współpracuje z tradycyjnymi oraz nowoczesnymi urządzeniami grzewczymi, w zakresie od 60 do 600°C. Jest doskonałym wyborem zarówno do kotłów, gdzie występuje zminimalizowana temperatura spalin, jak i do urządzeń wysokotemperaturowych.Przeznaczony do odprowadzania spalin z urządzeń na paliwa stałe: węgiel, ekogroszek, brykiet, pellet, miał, drewno. Idealnie współpracują z kominkami tradycyjnymi oraz z płaszczem wodnym.

Do kotłów gazowych kondensacyjnych z zamknięta komorą spalania przeznaczony jest system RAUCH TURBO KERAMIK lub RAUCH TURBO STAL.

✅Zastosowanie hydrofobizowanej wełny na całym obwodzie i wysokości wkładu ceramicznego powoduje, że szybko wytwarza odpowiedni ciąg kominowy oraz zapobiega powstawaniu zjawiska kondensacji ( skraplania się ) spalin w kominie.

✅Montaż systemu RAUCH UNIWERSAL może być zarówno na zewnątrz jak i wewnątrz budynku. W systemie tym zostały zastosowane najwyższej jakości żaroodporne wkłady ceramiczne, odpowiadające wymaganiom normy EN 1457-1, EN 1457-2, które zapewniają możliwość odprowadzenia spalin do 600°C (klasa T600), są one odporne na pożar sadzy do 1000°C.

✅Jako jeden z nielicznych producentów, RAUCH stosuje ceramikę klasy PREMIUM, każdy element posiada oznaczenia A1N1 / A3N1 / WA 3, przystosowane do pracy w trybie suchym i mokrym, co czyni ten system w pełni uniwersalnym i gwarantuje jego maksymalną żywotność. Ceramika łączy w sobie wszystkie kluczowe cechy bezpieczeństwa i trwałości takie jak:

• A1N1 (praca w warunkach suchych) - Oznacza, że ceramika jest przystosowana do pracy w warunkach suchych w wysokich temperaturach. Odporność na pożar sadzy do 1000°C.
• A3N1 (praca w warunkach mokrych)- Przystosowanie do pracy w warunkach mokrych (kondensat) przy zachowaniu pełnej odporności ogniowej.
• WA (klasa dyfuzyjności pary wodnej) - Oznacza wysoką odporność na nasiąkliwość.
• D3 - Odporność na kondensat
• Odporność na ścieranie ( ≤ 0,03kg/m³), wytrzymałość na ściskanie (≥ 10MN/m² )
• Gładka struktura - Zapewnia optymalny ciąg, minimalizuje osadzanie sadzy i ułatwia czyszczenie.

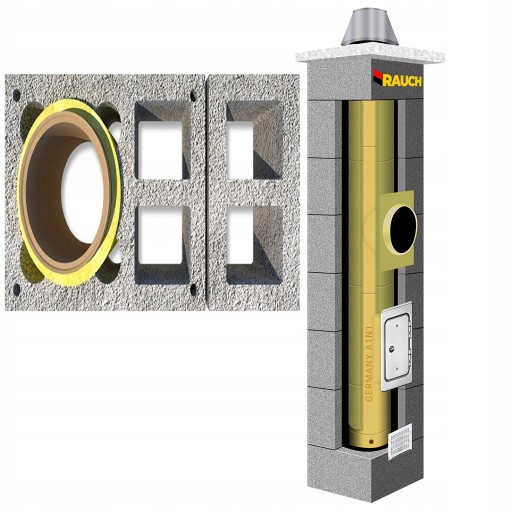

✅OBUDOWA KOMINA - W skład komina wchodzą pustaki keramzytobetonowe (nie zawierają domieszki szlaki)  o wysokości 33 cm, dopasowane wymiarem do wkładów ceramicznych. Dzięki temu do wybudowania 1 metra komina wystarczą tylko 3 sztuki. Elementy te łączy się na cienką spoinę (zaprawa cementowo-wapienna), co w przeciwieństwie do niższych pustaków (24 cm) znacznie ułatwia murowanie i zapewnia gładszą powierzchnię komina. Pustaki spełniają wymogi normy EN 12446. Posiadają one system kanałów przewietrzających wkład ceramiczny oraz wełnę izolacyjną w kominie. Dzięki zastosowaniu systemu otworów w pustakach istnieje możliwość dozbrojenia komina ponad dachem.

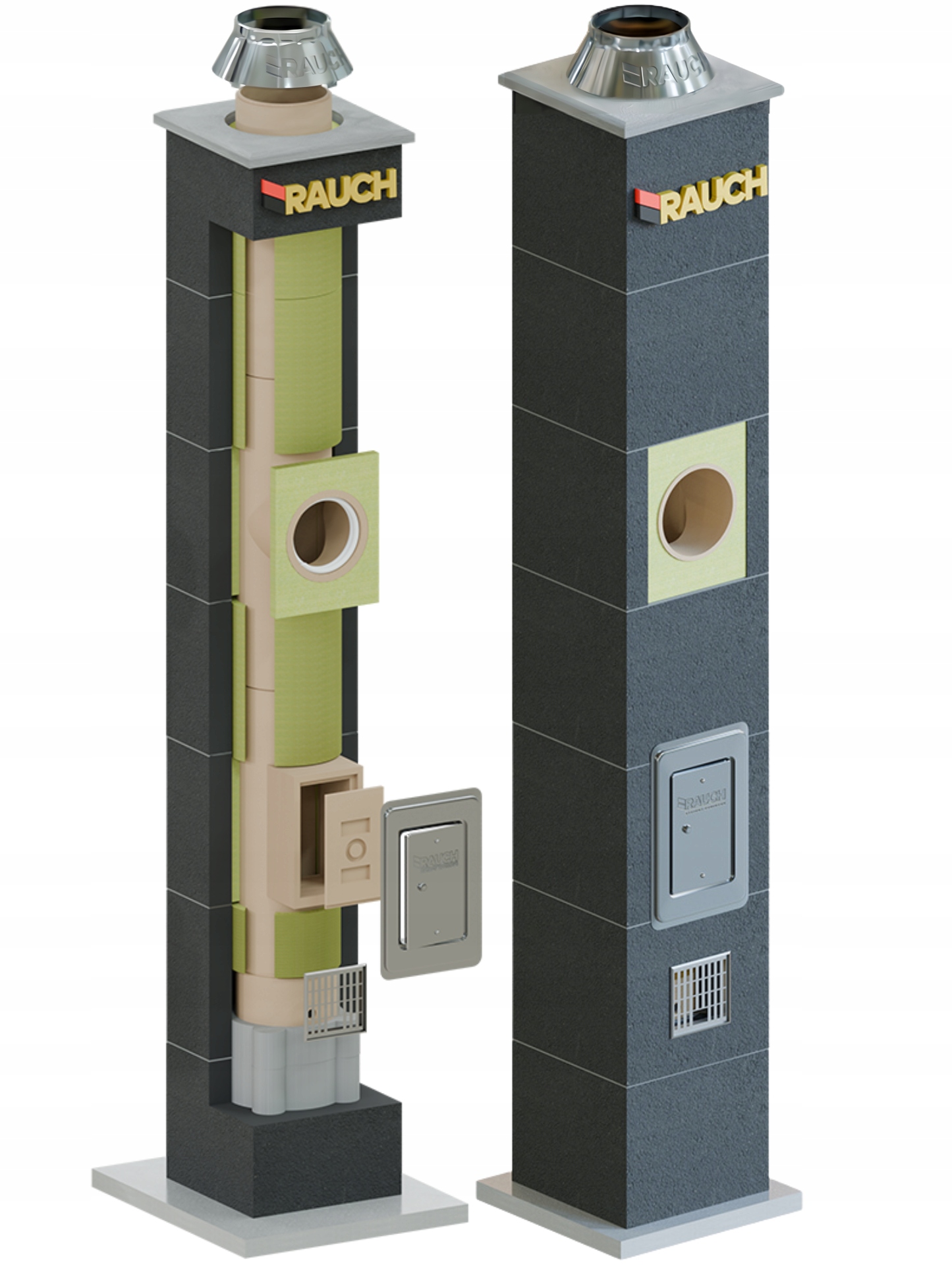

✅KOMPLETNY komin RAUCH UNIWERSAL posiada wszystkie niezbędne elementy do jego montażu, które zostały wyszczególnione na schemacie

1. Nasada komina stożek ( dyfuzor ) ze stali kwasoodpornej
2. Rury ceramiczne (w klasie A1N1 T600)
3. Trójnik ceramiczny (do podłączenia pieca)
4. Wyczystka ceramiczna
5. Zaślepka ceramiczna wyczystki
6. Podstawa komina
7. Czapa betonowa
8. Wełna izolacyjna
9. Sznur dylatacyjny
10. Płyta czołowa z wełny
11. Klej do łączenia elementów ceramicznych
12. Drzwiczki kominowe izolowane
13. Kratka nawiewno-wywiewna
14. Pustaki keramzytobetonowe (obudowa komina) w klasie LB5

(1) NASADA KOMINOWA STOŻEK (DYFUZOR) ze stali kwasoodpornej, chromoniklowanej zawsze w zestawie a nie tylko na zdjęciu !!!. Główną zaletą tego elementu jest zabezpieczenie wełny izolacyjnej przed warunkami atmosferycznymi oraz stanowi estetyczne zakończenie komina.

Elementy ceramiczne PREMIUM jednego z największych, producentów w europie odpowiadają wymaganiom normy EN 1457-1, EN 1457-2, EN 1457-3. Wkłady ceramiczne wykonane są z prasowanej pod ciśnieniem ceramiki szamotowej, wypalanej w temperaturze 1200 °C, co powoduje, że ma ona wyjątkowo gładką, nienasiąkliwą powierzchnię.

RURY CERAMICZNE (2) tzw. przewody kominowe,

TRÓJNIK (3) do podłączenia komina z urządzeniem grzewczym pod kątem 90° (możliwość zamiany na trójnik 45°za dopłatą),

WYCZYSTKA (4) umożliwiająca czyszczenie komina.

ZAŚLEPKA CERAMICZNA (5) Zapewnia pełną szczelność układu, zapobiega nagrzewaniu się metalowych drzwiczek oraz eliminuje ryzyko skraplania się kondensatu w miejscu rewizji.

PODSTAWA KOMINA (6) – w formie misy.

System zawiera zbrojoną, (7) BETONOWĄ PŁYTĘ PRZYKRYWAJĄCĄ, zapewniającą swobodny ruch ceramiki podczas eksploatacji. Zabezpiecza ona komin przed warunkami atmosferycznymi, łącznie z kanałami wentylacyjnymi, w zależności od konfiguracji komina.

(8) WEŁNA IZOLACYJNA odpowiada normie EN 14303:2009+A1:2013, jest nienasiąkliwa dzięki impregnacji olejem mineralnym, ognioodporna.

Występuje w postaci maty, wzmocnionej welonem szklanym, której zadaniem jest izolacja i stabilizacja wkładu ceramicznego w pustaku.

Jej zastosowanie przyspiesza nagrzewanie, poprawia ciąg kominowy oraz ogranicza ilość wytrącanego ze spalin kondensatu.

(9) SZNUR DYLATACYJNY – stosowany do podłączenia komina z urządzeniem grzewczym.

(10) PŁYTA CZOŁOWA – wykonana z niepalnej, hydrofobizowanej wełny mineralnej. Jej zadaniem jest zniwelowanie naprężeń, które mogą powstać podczas pracy komina. Stanowi również uszczelnienie otworu w pustakach kominowych w miejscu podłączenia kotła do komina.

(11) KLEJ stosowany przez producenta wyżej wymienionej ceramiki gwarantuje mocne żaro i kwasoodporne połączenie.

Wysokiej jakości izolowane wełną (12) DRZWICZKI KOMINOWE , niemieckiego producenta, gwarantują bezpieczeństwo oraz szczelność przewodu kominowego.

(13) KWASOODPORNA KRATKA NAWIEWNO-WYWIEWNA służy do przewietrzania kanału z wełną.

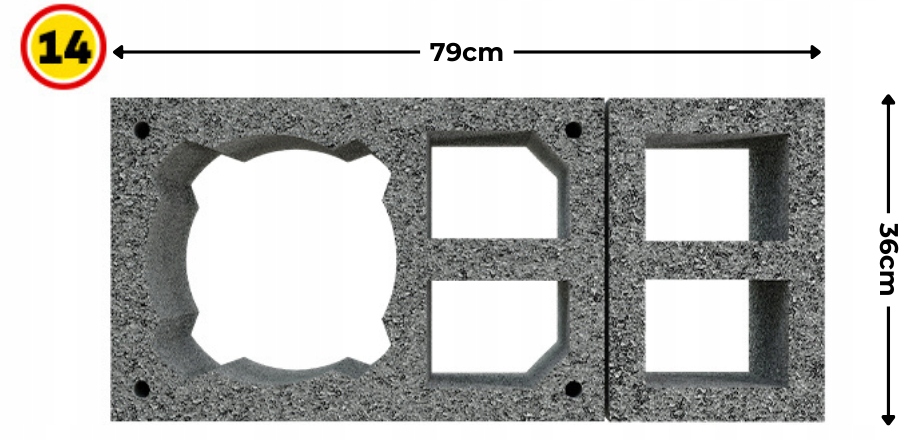

(14) PUSTAKI KERAMZYTOBETONOWE charakteryzują się wysoką trwałością oraz ognio i mrozoodpornością. Każdy z pustaków posiada system kanałów przewietrzających wkład ceramiczny i wełnę w kominie oraz otwory umożliwiające dozbrojenie w przypadku, gdyby było to zalecane z powodu wysokości ponad dachem.

W tym celu możemy użyć pręty żebrowane o maksymalnej średnicy fi 12mm lub pręty gwintowane, skręcane m 8, a następnie zalać rzadkim betonem. Wysokość każdego pustaka wynosi 33 cm i jest taka sama jak wysokość rury ceramicznej

Do wybudowania 1 metra komina zużywa się 3 szt, łączone zaprawą cementowo-wapienną bez konieczności stosowania wysokich spoin jak w przypadku pustaków  o wysokości 24 cm co ułatwia murowanie oraz montaż

Przewagą pustaków o wysokości 33cm jest to że ścinki są równe Wszystkie pustaki zgodne są z normą EN12446.
