Релейная плата Raspberry Pi Pico 4 реле — расширение для RPi

Raspberry Pi Pico Relay Board 4 przekaźniki - rozszerzenie dla RPi

Raspberry Pi Pico Relay Board 4 przekaźniki - rozszerzenie dla RPi - opis:

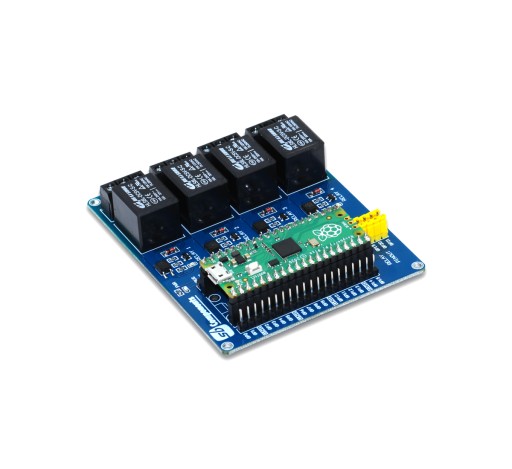

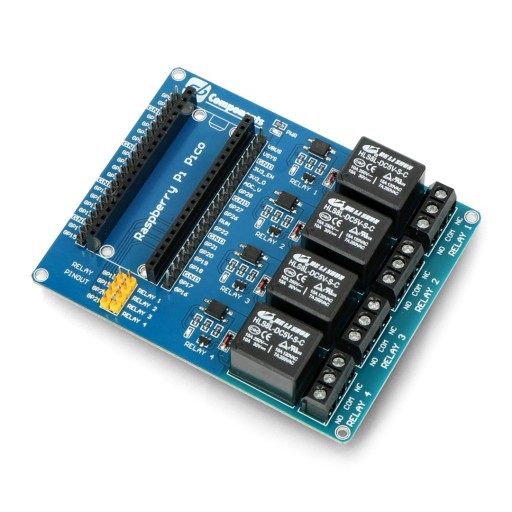

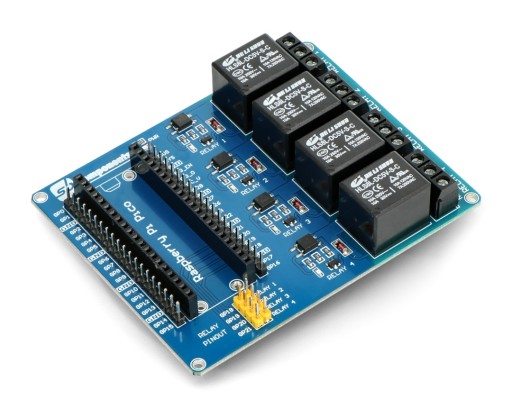

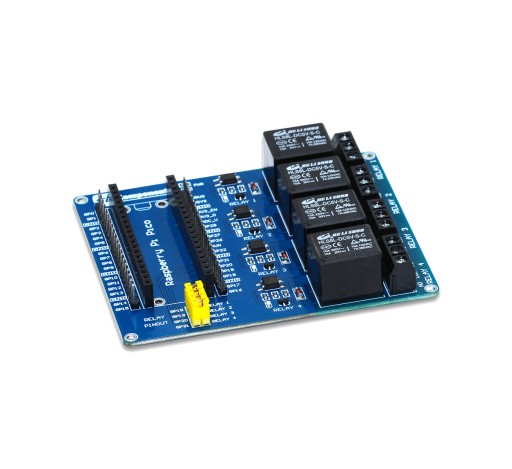

Nakładka rozszerzeniowa z 4 przekaźnikami dla Raspberry Pi Pico. Umożliwia sterowanie do 4 urządzeń i obciążeń do 240V AC przy 7A, 30V DC przy 10A. Umożliwia sterowanie urządzeniami wysokonapięciowymi. Posiada optoizolatory, które zapobiegają wpływowi wysokich napięć w jednej części obwodu na drugą część obwodu.

Raspberry Pi Pico Relay Board 4 przekaźniki - rozszerzenie dla RPi - specyfikacja:

• 4 wysokiej jakości przekaźniki i obciążenia 240V AC@ 7A, 30V DC @ 10A
• Optoizolacja (CTR: 50~600% @ IF = 5mA, VCE = %V)
• Znormalizowany kształt i konstrukcja płytki
• Diody LED sygnalizują stan wyjścia przekaźnika
• Zworki sterujące przekaźnikami pozwalają użytkownikowi na sterowanie przekaźnikami poprzez niestandardowe piny inne niż domyślne
• 40-pinowe złącza dla Pico.
• Zewnętrzny 40-pinowy męski reader dla GPIO
• Przekaźniki: 4
• Napięcie robocze: 5V
• Napięcie przełączania (VAC): 10A/250V
• Napięcie przełączania (VDC): 10A / 30V
• Wymiary: 74.4mm x 93.2mm
• Waga: ok. 150g

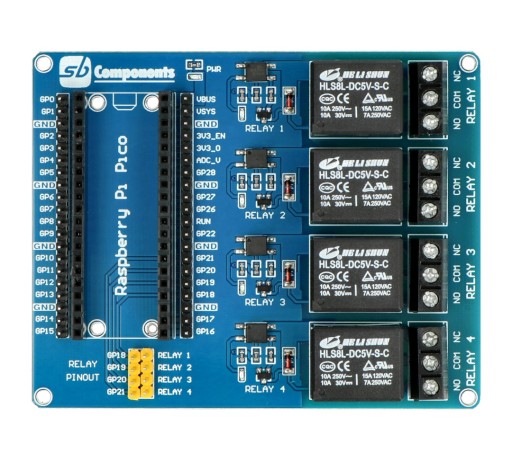

Pinout Przekaźniki GPIO 1 18 2 19 3 20 4 21 W zestawie:

• 1x Nakładka rozszerzeniowa z przekaźnikami dla Raspberry Pi Pico

Uwaga: Zestaw nie zawiera płytki Raspberry Pi Pico

Przydatne linki:

• Github Relay Board
• Pierwsze kroki
• Strona domowa Raspberry Pi
• Raspberry Pi Pico datasheet
• Hardware design with RP2040
• Pico C/C++ SDK
• Pico Python SDK
